4.3 Добавление в сборку детали «рукоятка»

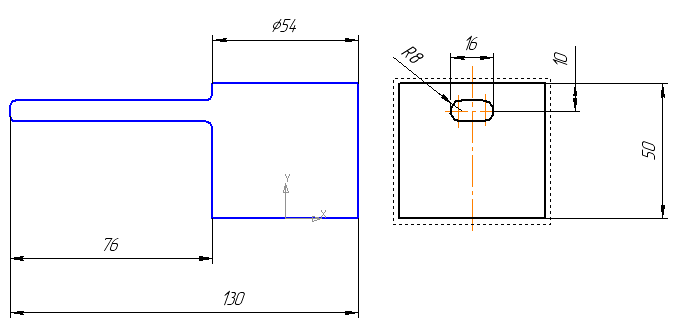

Необходимо создать модель рукоятки по чертежу:
Создайте деталь Рукоятка в контексте сборки, «на месте».
Для этого разверните сборку и укажите верхнюю грань корпуса.
|
|
|
|
Нажмите кнопку Создать деталь
на панели Редактирования сборки
.Сохраните новую деталь под именем Рукоятка
Система перейдет в режим создания новой детали, точнее в режим создания эскиза новой детали (рис.)
Эскиз
и Редактировать
на месте
на панелиТекущее
состояние
находятся во включенном состоянии.
Нажмите кнопку Спроецировать объект
на панели Геометрия
и вновь укажите верхнюю грань детали Корпус. При этом в эскиз будут спроецирована верхняя окружность основания корпуса окружность отверстия.
Нажмите кнопку Прервать команду на Панели специального управления. Закройте эскиз и с помощью команды Выдавливание
выдавите его в прямом направлении на расстоянии 50 мм.
На инструментальной панели Вспомогательная геометрия
выберите команду Смещенная плоскость
На запрос системы Укажите базовую плоскость укажите левый торец сборки, в графе Расстояние 27 мм, Направление смещения – Обратное направление
Нажмите кнопку Создать объект
В дереве построений выберите смещенную плоскость. Нажмите эскиз
и вычертите по размерам форму рукоятки
Выйдите из эскиза
с помощью операцииВыдавливание
Выдавите ручку на расстояние 76 мм.
В свойствах детали введите наименование детали Рукоятка, шифр и цвет.
4.4 Создание отверстий в сборке
Развернем сборку и покажем левый торец верхнего фланца
Войдите в эскиз
и в центре левого фланца вычертите окружность диаметром 20мм, стиль линииосновная.
Закройте эскиз
и с помощью операцииВырезать выдавливанием
на панели Редактирования детали
создайте отверстие через все.
4.5 Добавление в сборку цилиндрической пробки.
Необходимо создать модель пробки по размерам:
Создайте деталь цилиндрическая пробка, например методом вращения (рис. эскиза.)
Рис.
Рис.
Сохраните файл под именем цилиндрическая пробка
Вставьте
в сборку с помощью команды Добавить
из файла
деталь
цилиндрическая
пробка (рис.)
Рис.
При вставке элемента в сборку сборочная единица фиксируется в одном положении. Вставленная деталь ( цилиндрическая пробка) подвижна и ее можно вращать относительно корпуса с помощью кнопок Переместить компонент
и Повернуть компонент
на Компактной панели инструментов
.
Теперь с помощью сопряжений придадим нужное положение пробки относительно корпуса. Для этого на Компактной панели инструментов выберем кнопку Сопряжения
Сопряжение - параметрическая связь между компонентами сборки, формируемая путем задания взаимного положения их элементов (например соосности или совпадения граней).
Выберем команду соостность
.Появится Панель свойств: Соостность объектов. Одновременно в строке сообщений появится подсказка:
Укажите первый объект для сопряжения:
ЛКМ щелкните по правой внешней цилиндрической грани Пробки. В строке сообщений появится подсказка:
Укажите второй объект для сопряжения:
ЛКМ щелкните по грани окружности отверстия в корпусе. Поскольку компонент Корпус зафиксирован, то компонент Пробка установится соосно с Корпусом (указанные компоненты будут расположены по одной оси).
Для окончательного определения положения компонентов Корпус и Пробка выберите сопряжение Совпадение.
Для обеспечения совпадения компонентов сборки:
Нажмите на панели инструментов Сопряжения
-кнопку Совпадение. Появится Панель свойств: Совпадение объектов. В строке сообщений появится подсказка:
Укажите первый объект для сопряжения;
ЛКМ щелкните по правой внутренней цилиндрической грани Пробки.
В строке сообщений появится подсказка:
Укажите второй объект для сопряжения:
ЛКМ щелкните по левой внутренней цилиндрической грани Корпуса.
Компоненты займут нужное положение (рис)
