Max31855: цифровой преобразователь для термопар с компенсацией опорного спая
Высокоточный
цифровой преобразователь MAX31855 для
термопар упрощает разработку и снижает
себестоимость аппаратной реализации.
MAX31855
предназначен для преобразования в
цифровую форму сигналов с термопар K,
J, N, T или E- типов и обеспечивает компенсацию
их опорных спаев. Преобразователь
MAX31855 имеет цифровой, SPI-совместимый
интерфейс, функционирующий в режиме
чтения данных в знаковом, 14-ти разрядном
формате. MAX31855 позволяет проводить
измерения, как при низких (от -270°С), так
и высоких температурах (до +1800 °С) и
обеспечивает точность в ±2 °С в
температурном диапазоне от -200 °С до
+700 °С для термопар К-типа без необходимости
проведения дополнительной
калибровки.
Рис.
5.1 Структурная схема MAX31855
MAX31855
имеет в своем составе все необходимые
функциональные узлы, реализуемые обычно
на дискретных компонентах, включая АЦП,
прецизионный усилитель, датчик температуры
для компенсации опорного спая термопары
и 3-х проводной интерфейс (рис. 1). Интеграция
данных функций в едином кристалле
позволяет упростить проектирование,
снизив время разработки, себестоимость
реализации и способствует улучшению
весогабаритных показателей системы в
целом. MAX31855 идеально подходит для
контроля температуры в индустриальной
электронике, управления тепловыделяющими
элементами, системами теплоснабжения,
вентиляции и кондиционирования, а также,
в автомобильной технике.

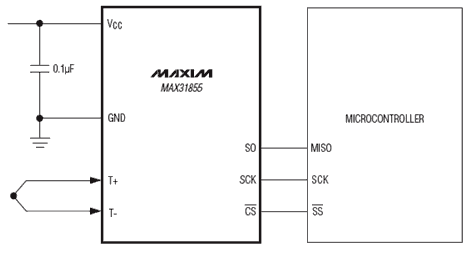

Рис.5.
2 Схема включения MAX31855
Основные
преимущества
Диапазон измерения температуры: от -270 °С до +1800 °С
Разрешение: 14 бит, шаг 0,25 °С
Простой SPI-совместимый интерфейс (режим чтения данных)
Схема компенсации опорного спая термопары
Схема детектирования замыкания проводов термопары на шину питания и общую шину
Схема детектирования разрыва в измерительной цепи
Исполнения для K, J, N, T, и E — типов термопар (по вопросам приобретения модификаций преобразователя MAX31855 для термопар S и R типов необходимо обращаться в компанию Симметрон)
8-ми выводной 8 SO корпус
Таблица 5.1. Модификации MAX31855 для разных типов термопар
|
Наименование |
Тип термопары |
Диапазон измерений |
|
MAX31855KASA+ |
K |
-200 oC to +1350 oC |
|
MAX31855KASA+T |
K |
-200 oC to +1350 oC |
|
MAX31855JASA+ |
J |
-40 oC to +750 oC |
|
MAX31855JASA+T |
J |
-40 oC to +750 oC |
|
MAX31855NASA+ |
N |
-200 oC to + 1300 oC |
|
MAX31855NASA+T |
N |
-200 oC to + 1300 oC |
|
MAX31855SASA+ |
S |
+50 oC to +1600 oC |
|
MAX31855SASA+T |
S |
+50 oC to +1600 oC |
|
MAX31855TASA+ |
T |
-250 oC to +400 oC |
|
MAX31855TASA+T |
T |
-250 oC to +400 oC |
|
MAX31855EASA+ |
E |
-40 oC to +900 oC |
|
MAX31855EASA+T |
E |
-40 oC to +900 oC |
|
MAX31855RASA+ |
R |
-50 oC to +1770 oC |
|
MAX31855RASA+T |
R |
-50 oC to +1770 oC |
