6. Сварка токами высокой частоты.
Отличительными особенностями высокочастотной сварки пластмасс являются:
Одновременный нагрев по толщине свариваемых материалов, близкий к равномерному. Что исключает перегрев наружных поверхностей;
Высокая скорость нагрева, позволяющая ограничивать время сварочного цикла несколькими секундами;
Возможность изготовления за одну операцию изделий со сложной конфигурацией сварного шва;
Широкое использование для соединения внахлест пленочных полимерных материалов, синтетических швейных материалов.
Рис. 15. Схема высокочастотной сварки:
1, 5- плиты пресса;
2,4 – электроды;
3- свариваемые материалы
При индукционной сварке нагрев закладного элемента осуществляется в электромагнитном высокочастотном поле с использованием индуктора, подключенного к генератору высокой частоты. [2,стр. 125]

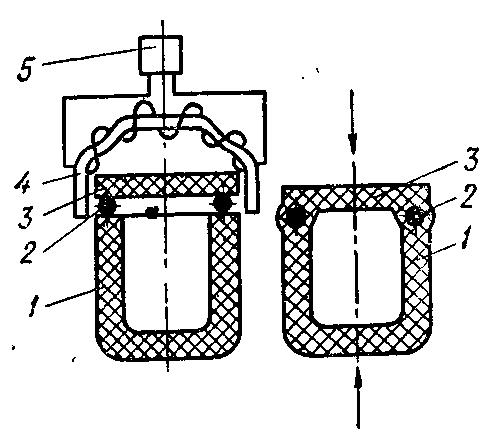

Рис. 16. Схема индукционной сварки:
1, 3- свариваемые изделия; 2- закладной нагревательный элемент в виде проволоки; 4- индуктор; 5- генератор высокой частоты
7. Сварка излучением.
Отличительными особенностями сварки излучением являются отсутствие при нагреве прямого контакта между поверхностью излучателя и нагреваемо поверхностью4 возможность в широких пределах управлять режимами нагрева, изменяя мощность излучения и поглощающую способность облучаемого материала.[1, стр. 160]
Рис. 17. Схема сварки световым излучением листового термопласта с применением присадочного материала:
1- присадочный пруток; 2- подогреватель; 3- точечный излучатель; 4- стержневой излучатель; 5, 7- ролики; 6- листовой термопласт; 8- пружина
Рис. 18. Схема сварки полимерных пленок лазерным излучением:
1- отклоняющее зеркало; 2-луч лазера; 3- лазер; 4- свариваемые пленки; 5- транспортирующий ролик; 6- прижимной ролик; 7- фокусирующая линза
Заключение.
В заключение необходимо отметить, что в настоящее время в нашей стране на различных заводах используются несколько тысяч сварочных машин, а группа ученых за разработку теоретических основ процесса, основ технологии и организацию промышленного выпуска сварочных машин удостоена премии Совета Министров СССР за 1984 год.
Список используемой литературы
Волков С.С., Черняк Б.Я. Сварка пластических масс: Учеб.пособие. -М.: Химия, 1987.-168 с.
Т.А. Кузьмук, Е.Н. Деркач, Справочник по сварке и склеиванию пластмасс, Киев 1986.- 193 с.
