МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Воронежский государственный технический университет»

ГЕОМЕТРИЧЕСКИЕ ОСНОВЫ ЧЕРЧЕНИЯ

Учебное пособие

Воронеж 2023

1

УДК 744.4(075.8) ББК 30.11я7

Г361

Рецензенты:

кафедра информатики и вычислительной техники Международного института компьютерных технологий (г. Воронеж) (зав. кафедрой канд. техн. наук, доц. Ю. С. Слепокуров);

А. В. Норман, канд. техн. наук, доц., директор Воронежского авиационного техникума имени В. П. Чкалова

Авторский коллектив:

М. Н. Подоприхин, В. Н. Семыкин, А. В. Бесько, В. Н. Проценко, И. Н. Касаткина, Я. А. Янина

Геометрические основы черчения: учеб. пособие [Электронный ресурс]. – Электрон. текстовые и граф. данные (14,6 Мб) / Г361 М. Н. Подоприхин [и др.] – Воронеж: ФГБОУ ВО «Воронежский государственный технический университет», 2023. – 1 электрон. опт. диск (DVD-ROM): цв. – Систем. требования: ПК 500 и выше; 256 Мб ОЗУ; Windows XP; SVGA с разрешением 1024×768; Adobe Acrobat;

CD-ROM дисковод; мышь. – Загл. с экрана.

ISBN 978-5-7731-1112-2

В учебном пособии изложены теоретические и практические сведения по геометрическим основам построения уклона и конусности, сопряжений и лекальных кривых, простановки размеров и выполнения штриховки.

Приведены варианты индивидуальных графических заданий и примеры их выполнения.

Пособие предназначено для студентов, изучающих дисциплину «Инженерная графика», и служит для развития практических навыков в построении чертежей с использованием стандартов ЕСКД.

Табл. 6. Ил. 44. Библиогр.: 12 назв.

УДК 744.4(075.8) ББК 30.11я7

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

ВВЕДЕНИЕ

Учебное пособие по теме «Геометрические основы черчения» соответствует действующим требованиям нормативных документов по учебной дисциплине «Инженерная графика».

Научно-технический прогресс предполагает усвоение инженерами обстоятельных знаний в области графики, т. к. научное и техническое развитие невозможно без схем и чертежей. Для создаваемых приборов и машин, а также при их ремонте и модернизациях любой техники разрабатывают схемы или чертежи. Они должны показывать форму, размеры узлов и деталей, сообщать необходимые сведения по их изготовлению, сборке и контролю.

Знание правил простановки размеров, построение конусности и уклонов, сопряжений, соблюдение требований ЕСКД влияет на качество промышленного изделия, его себестоимость и сроки изготовления. Из-за этого предъявляются повышенные требования к оформлению чертежей.

Конструкторская документация может быть грамотно прочитана, понята и составлена студентами, прочно усвоившими все правила черчения после приобретения практических навыков по технике выполнения чертежей.

Выполнение заданий будет способствовать развитию у студентов технического мышления.

1. ОБЩИЕ СВЕДЕНИЯ

1.1.Цель задания

Данное задание имеет целью развитие и закрепление практических навыков при выполнении индивидуальных графических заданий начертания линий, написании технического шрифта, построении конусности, уклона, сопряжений, а также нанесении размеров. Студентам следует изучать и применять стандарты ЕСКД на чертежные шрифты, масштабы, типы линий, чертежные форматы, нанесение размеров и др. Задачи соответствуют требованиям учебной программы по дисциплине «Инженерная графика».

1.2. Содержание задания

Предусмотрено 5 задач, включающих все основные темы по разделу "Геометрические основы черчения". Это шрифты чертёжные, начертание линий, построение конусности, уклона и сопряжений.

Задачи первая и вторая выполняются на базе единого варианта. Третья, четвёртая и пятая задачи включают 10 однотипных, но различных деталей с параметрами, определяемыми 10 вариантами. Всего для этих задач разработано 100 вариантов. Вариант решения третьей, четвёртой и пятой задач определяют в соответствии с двумя последними цифрами номера зачетной книжки (студенческого билета) студента.

3

1.3. Порядок выполнения задания

Задания следует выполнять карандашом с применением чертежного инструмента на листе чертежной бумаги формата А3 или с помощью компьютера.

Изображения, дающие решение поставленной задачи, компонуются на листе, в соответствии с примерами (приложение). Порядок расположения изображений в ряде случаев может изменяться. Масштабы изображений выбираются студентами самостоятельно, исходя из размеров конкретных деталей и расположения их в поле листа. Тонкие линии построений на чертежах следует сохранять при прочерчивании контуров деталей.

На начальном этапе строят рабочее поле чертежа с учётом размеров формата А3. Далее в виде прямоугольников намечают тонкими линиями места основной надписи и изображение каждой задачи (рис. 1).

Последовательность выполнения чертежа включают в себя: нанесение осевых и центровых линий, построение заданного контура, проведение размерных и выносных линий, простановку размерных чисел, выполнение штриховок и необходимых надписей. Обводку чертежей начинают с окружностей их дуг, лекальных кривых и лишь затем горизонтальных, вертикальных и наклонных прямых линий.

Работая над заданием, студентам надо неукоснительно следовать всем требованиям соответствующих стандартов.

Выполнение заданий требует сосредоточенности и аккуратности. При нарушении положений ЕСКД и рекомендаций настоящего учебного пособия графические листы подлежат переработке.

2.КРАТКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ

ЗАДАНИЙ

2.1. Форматы чертежей

Чертежным форматом называется размер листа бумаги, на котором выполняется чертеж и сопровождающая его конструкторская документация. Графический лист обычно превышает размеры конструкторского документа. Определяют форматы листов размерами внешней рамки чертежа. Она обводится тонкой линией (рис.1). Регламентирует ГОСТ 2.301-68 «Форматы» пять основных форматов чертежей, обозначаемых А0, А1, А2, А3, А4. Основные форматы приведены в табл. 1.

4

Таблица 1

Размеры сторон форматов (ГОСТ 2.301-68*)

Общая площадь формата А0 (841 1189) равна один квадратный метр. Стороны относятся как 1:2.

Кроме этого применяют дополнительные форматы, которые получают, увеличивая короткие стороны основных форматов в целое число раз.

2.2. Порядок оформления чертежей

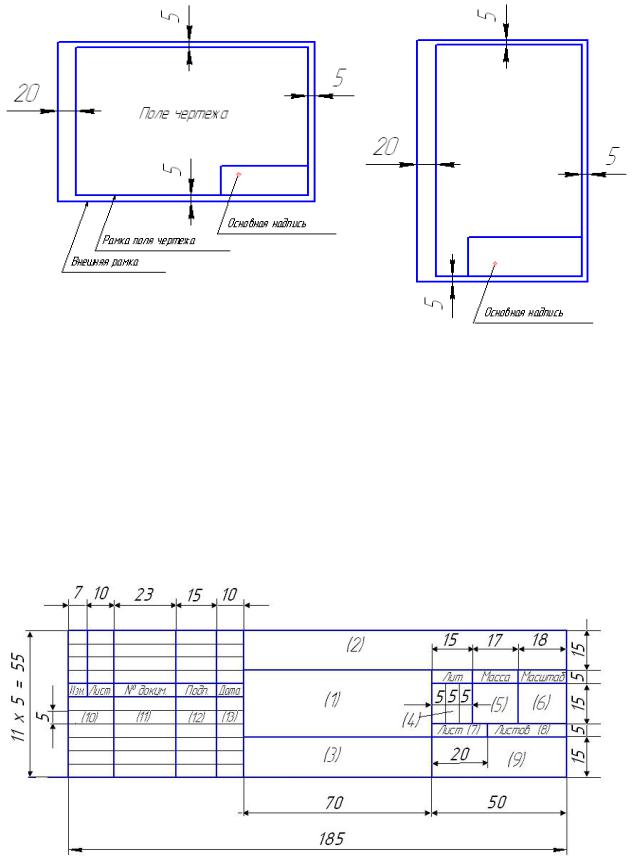

Чертежи следует вычерчивать на листах бумаги с размерами, превышающими размеры заданного формата, оставляя край бумаги, предназначенный для крепления листа на чертежную доску (рис.2). Рамка поля графического листа проводится параллельно левой стороне формата на расстоянии 20 мм от внешнего края, оставляя поле для брошюрования, а вдоль прочих трёх сторон отступив на расстоянии 5 мм. Толщина линий обводки формата выполняется сплошной тонкой линией, а рамки чертежа - сплошной толстой основной линией ГОСТ 2.303-68 «Линии». Формат А3 располагают вертикально или горизонтально, что предпочтительнее. Формат А4 располагают только вертикально.

5

Оформление формата чертежа представлен на рис.2.

Рис. 2

Чертёжные документы содержат основную надпись (рис. 3). На листах формата А4 основная надпись располагается только вдоль короткой стороны, а на листах иных форматов она размещается всегда в правом нижнем углу. Форма, размер граф основной надписи и их содержание должны соответствовать ГОСТ 2.104-2006 «Основные надписи». Основная надпись должна содержать основные сведения об изображенных объектах.

В чертежах и схемах основную надпись выполняют в соответствии с формой 1 (рис. 3).

Рис. 3. Оформление основной надписи на чертежах и схемах

6

В учебных чертежах обычно заполняются графы с 1 по 13, а графы с 14 по 18 предназначены для отметок изменений, вносимых в чертежи, обычно остаются незаполненными.

1 графа – название изделия (название задания); 2 графа – порядок обозначения документа по ГОСТ 2.201-80. В нём

следует сообщать:

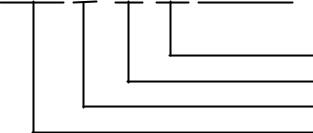

НГ(ИГ) 50 . ХХ . ХХ . ХХХХХХ

Код детали Вариант задания Номер задания Шифр кафедры

Наименование учебной дисциплины

3 графа – содержит обозначение материала, из которого изготовлена деталь (заполняют на чертежах деталей);

4 графа – литера, присвоенная документу (следует писать букву «У»); 5 графа – масса изделия (в кг без указания единицы измерения) по

ГОСТ 2.109-73; 6 графа – сведения о масштабе;

приятия, подготовившего документ (в нашем случае - ВГТУ и номер группы);

10 графа – вид работы, исполненной лицом, подписавшим документ, например:

Разработал ... (студент) Проверил ... (преподаватель);

11 графа – фамилии лиц, подписавших документ; 12 графа – подписи лиц, указанных в 11 графе. Подпись лица, которое

разработало данный документ, обязательно; 13 графа – календарная дата подписания принятого документа.

Прочие графы на учебных чертежах не заполняются.

По завершению семестра выполненные графические листы необходимо сброшюровать. Титульный лист оформляется в соответствии с примером в приложении 1.

2.3. Масштабы

Изображение предмета выполняется в натуральную величину, уменьшено или увеличено. Масштаб изображения – это отношение двух чисел, показывающее, во сколько раз изображение детали на чертеже увеличили или уменьшили относительно действительных размеров изделия.

7

Масштабы, в зависимости от сложности, величины предмета или его составных частей, согласно ГОСТ 2.302-68 «Масштабы», выбирают из следующего ряда (табл. 2):

Таблица 2 Наиболее часто используемые масштабы изображений

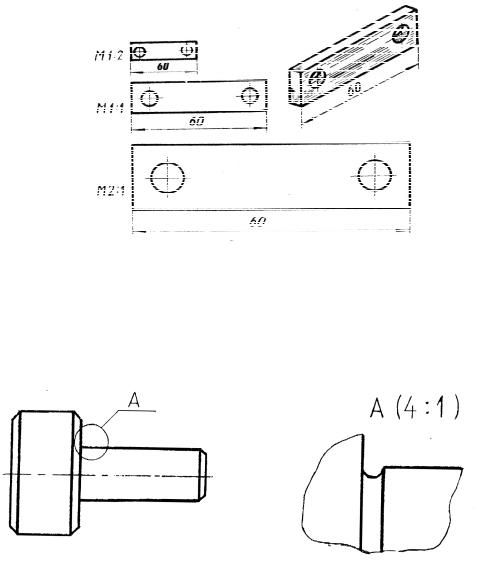

Чертежи рекомендуется выполнять с равными линейными размерами изображения. Это масштаб 1:1. На чертежах проставляют действительные размеры предмета и его частей вне зависимости от выбранного масштаба изображения. Масштаб вписывается в шестую графу основной надписи по типу 1:1, 1:2, 2:1 и т.д. (рис. 4). На эскизах масштаб не указывается.

Рис. 4

Когда отдельное изображение выполняется в отличающемся от указанного в основной надписи масштабе, этот масштаб следует указывать в скобках и без буквы «M» рядом с надписью, соответствующей данному изображению (рис. 5).

Рис. 5

8

2.4. Линии чертежа

ГОСТ 2.303-68 регламентирует для вычерчивания изображений предметов применение линий различных толщин и типов в зависимости от их назначения. Этим обеспечивается четкое и ясное выявление форм изображаемых предметов. Для чертежей используют три типа линий: сплошные, штриховые, штрихпунктирные. Исходя из этого толщину линий выбирают, принимая во внимание величину, сложность изображения и назначение чертежа (рис. 7). Выбранные толщины берут одинаковыми для всех изображений данного чертежа, выполненных в одном масштабе.

Параметры линий сведены в табл. 3. Исходной является сплошная толстая основная линия. Её толщина на чертеже выбирается в диапазоне от 0,5 до 1,4 мм. Выбор зависит от размера и сложности изображения и от формата чертежа. Толщина остальных линий зависит от толщины сплошной толстой основной линии.

Линии видимого контура на учебных чертежах рекомендуется выполнять с толщинами от 0,8 до 1,0 мм.

При проведении штриховых и штрихпунктирных линий следят за тем, чтобы штрихи и разрывы между ними были равны по длине (рис. 6,7, 8).

Осевая линия всегда выходит за наружный контур изображений на 3...5 мм и заканчивается штрихом.

Штрихпунктирные и штриховые линии пересекаются, начинаются и заканчиваются штрихами (рис. 6-8).

Штрихпунктирные линии, применяемые в качестве центровых или осевых, заменяют сплошными тонкими линиями, если размеры геометрических фигур в изображении или диаметр выполненной окружности менее 12 мм.

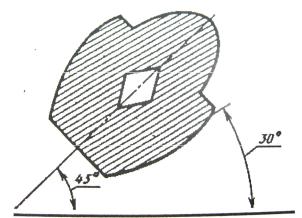

Разрезы и сечения следует штриховать тонкими сплошными линиями под углом 45° к основной надписи. Расстояния между линиями выбирают из интервала от 1 до 10 мм. Это зависит от площади штриховки. На учебных чертежах – в пределах 3-5 мм.

Если направление линий штриховки совпадает с линиями контура изображения или осевыми линиями, штриховку надо выполнять под углом 60°

или 30° (рис. 6).

Рис. 6
