Приложение д - Номенклатура сборных конструкций фундаментов
Таблица Д.1 – Номенклатура железобетонных плит для ленточных фундаментов
Типоразмер плиты и марка |
Размеры плиты, мм |
Справочная масса плиты, т | ||
ширина В |
длина L |
высота h | ||
ФЛ 6.24 ФЛ 6.12 |
600 |
2380 1180 |
300 |
1.0 0.52 |
ФЛ 8.24 ФЛ 8.12 |
800 |
2380 1180 |
1.4 0.69 | |
ФЛ 10.24 ФЛ 10.12 ФЛ 10.8 |
1000 |
2380 1180 780 |
300 |
1.5 0.75 0.5 |
ФЛ 12.24 ФЛ 12.12 ФЛ 12.8 |
1200 |
2380 1180 780 |
1.8 0.87 0.57 | |
ФЛ 14.24 ФЛ 14.12 ФЛ 14.8 |
1400 |
2380 1180 780 |
2.1 1.0 0.69 | |
ФЛ 16.24 ФЛ 16.12 ФЛ 16.8 |
1600 |
2380 1180 780 |
2.5 1.2 0.8 | |
ФЛ 20.12 ФЛ 20.8 |
2000 |
1180 780 |
500 |
2.4 1.6 |
ФЛ 24.12 ФЛ 24.8 |
2400 |
1180 780 |
2.8 1.9 | |
ФЛ 28.12 ФЛ 28.8 |
2800 |
1180 780 |
3.4 2.2 | |
ФЛ 32.12 ФЛ 32.8 |
3200 |
1180 780 |
4.0 2.6 |
Таблица Д.2 – Номенклатура стеновых блоков для ленточных фундаментов
Марка блока |
Размеры плиты, мм |
Масса блока, т | ||
ширина В |
длина L |
высота h | ||
ФБС 24.3.6 ФБС 24.4.6 ФБС 24.5.6 ФБС 24.6.6 |
300 400 500 600 |
2380 |
580 |
0,97 1,3 1,63 1,96 |
ФБС 12.4.6 ФБС 12.5.6 ФБС 12.6.6 |
400 500 600 |
1180 |
0,64 0,79 0,96 | |
ФБС 12.4.3 ФБС 12.5.3 ФБС 12.6.3 |
400 500 600 |
1180 |
300 |
0,31 0,38 0,46 |
ФБС 9.3.6 ФБС 9.4.6 ФБС 9.5.6 ФБС 9.6.6 |
300 400 500 600 |
880 |
580 |
0,35 0,47 0,59 0,7 |
Примечание 1 масса блока приведена для тяжелого бетона. 2 Марка блоков ФБС – фундаментный блок сплошной.
Таблица Д.3 – Номенклатура железобетонных призматических свай
Сваи |
Ширина грани или диаметр сваи, м |
Длина сваи, м |
Исходная рабочая документация |
Цельные квадратного сечения с ненапрягаемой арматурой |
20 25 30 35 40 |
3-6 4,5-6 3-12 8-16 13-16 |
ГОСТ 19804.1-79 |
То же с поперечным армированием ствола с напрягаемой арматурой |
20 25 30 35 40 |
3-6 4,5-6 3-12 8-16 13-16 |
ГОСТ 19804.2-79 |
То же без поперечного армирования ствола |
25 30 |
5-6 3-12 |
ГОСТ 19804.4-78 |
Составные квадратного сплошного сечения с поперечным армированием ствола |
30 35 40 |
14-20 14-24 14-28 |
Серия 1.011.1-7 |
Приложение Е - справочное
Таблица Е.1 – Наименования песчаных грунтов по крупности [1, табл. Б.10]
Грунты |
Размер частиц α, мм |
% массы воздушно-сухого грунта |
Песок: гравелистый крупный средней крупности мелкий пылеватый |
d > 2 d > 0.5 d > 0.25 d > 0.1 d > 0.1 |
> 25 > 50 > 50 ≥ 75 < 75 |
Примечание. Для установления наименования грунта последовательно суммируются проценты частиц исследуемого грунта: сначала крупнее 2 мм, затем крупнее 0,5 мм и т.д. Наименование грунта принимается по первому удовлетворяющему показателю в порядке расположения наименований в таблице.
Таблица Е.2 – Наименование песчаных грунтов по плотности сложения [1, табл. Б.18]
Грунты |
Плотные |
Средней плотности |
Рыхлые |
Пески гравелистые, крупные и средней крупности
Пески мелкие
Пески пылеватые |
е < 0.55
е < 0.60
е < 0.60 |
0.55 ≤ e ≤ 0.70
0.60 ≤ e ≤ 0.75
0.60 ≤ e ≤ 0.80
|
e > 0.70
e > 0.75
e > 0.80
|
Таблица Е.3 – Наименование песчаных грунтов по степени влажности [1, табл. Б.17]
Грунты |
Степень влажности Sr |
Маловлажные Влажные Насыщенные водой |
0 < Sr < 0,5 0,5 < Sr < 0,8 0,8 < Sr < 1,0 |
Таблица Е.4 – Наименование глинистых грунтов по числу пластичности [1, табл. Б.11]
Вид грунта |
Число пластичности |
Супесь Суглинок Глина |
0,01 < Ip < 0,07 0,07 < Ip < 0,17 Ip > 0,17 |
Таблица Е.5 – Наименование глинистых грунтов по показателю текучести [1, табл. Б.14]
Разновидности грунтов |
Показатель текучести |
Супеси: твердые пластичные текучие Суглинки и глины: твердые полутвердые тугопластичные мягкопластичные текучепластичные текучие |
IL < 0 0 ≤ IL ≤ 1 IL > 1
IL < 0 0 < IL ≤ 0,25 0,25 < IL ≤ 0,50 0,50 < IL ≤ 0,75 0,75 < IL ≤ 1,00 IL > 1 |
Таблица Е.6 – Расчетные сопротивление R0 песчаных грунтов [2, прил.3, табл. 2]
Пески |
Значение R0, кПа (кгс/см2) | |
плотные |
средней плотности | |
крупные средней крупности мелкие: маловлажные влажные и насыщенные водой пылеватые: маловлажные влажные насыщенные водой |
600 (6,0) 500 (5,0)
400 (4,0) 300 (3,0)
300 (3,0) 200 (2,0) 150 (1,5) |
500 (5,0) 400 (4,0)
300 (3,0) 200 (2,0)
250 (2,5) 150 (1,5) 100 (1,0) |
Таблица Е.7 – Расчетные сопротивления R0 глинистых (непросадочных) грунтов [2, прил.3, табл. 3]
Глинистые грунты |
Коэффициент пористости |
Значение R0, кПа (кгс/см2) при показателе текучести грунта | |
IL = 0 |
IL = 1 | ||
Супеси
|
0,5 0,7 |
300 (3,0) 250 (2,5) |
300 (3,0) 200 (2,0) |
Суглинки
|
0,5 0,7 1,0 |
300 (3,0) 250 (2,5) 200 (2,0) |
250 (2,5) 180 (1,8) 100 (1,0) |

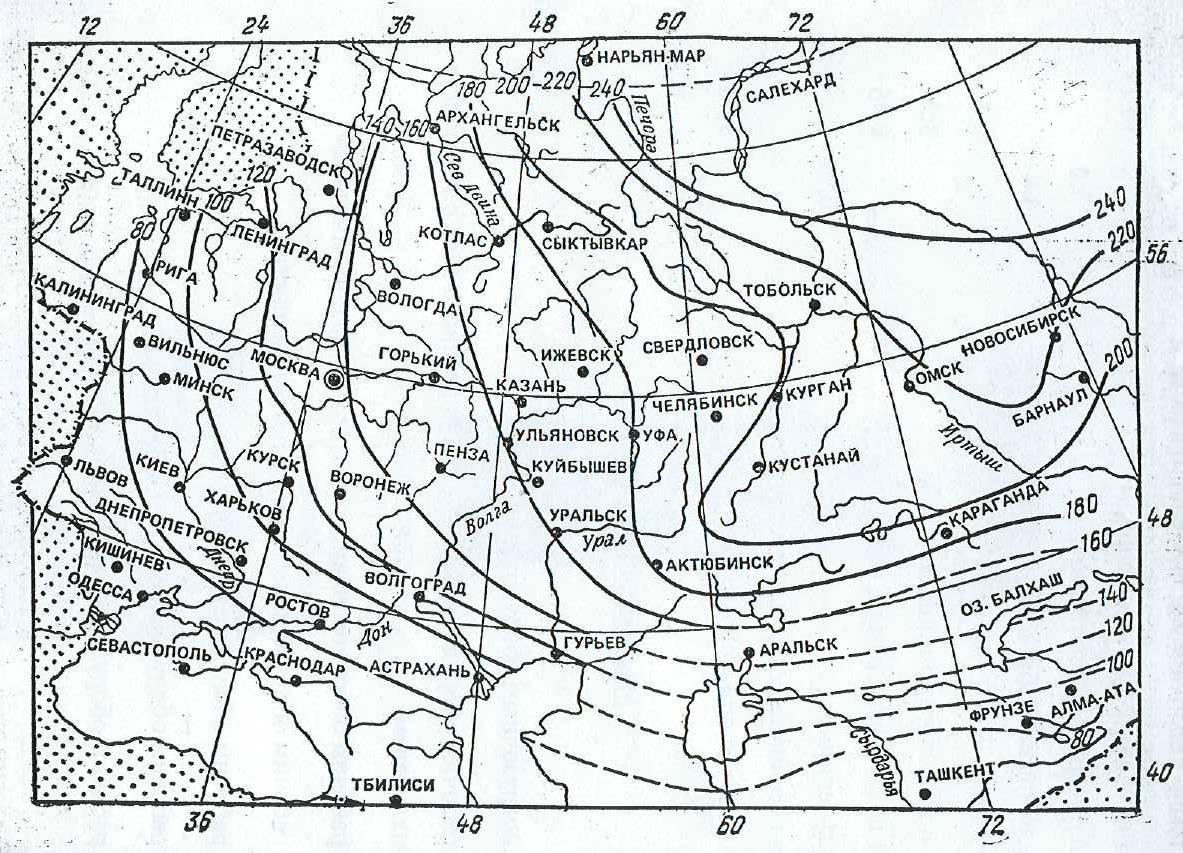

Рисунок Е.7 – Схематическая карта нормативных глубин промерзания грунтов
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ГОСТ 25100-95. Грунты. Классификация. – М.: МНТКС, Изд-во стандартов, 1996.- 29 с.
СНиП 2.02.01-83*. Основания зданий и сооружений/Госстрой СССР. – М.: Стройиздат, 1995.- 42с.
СНиП 2.02.03-85. Свайные фундаменты/Госстрой России. – М.: ГУП ЦПП, 2000. – 48 с.
Основание, фундаменты и подземные сооружения: справочник проектировщика. - М.: Стройиздат, 1985.
Механика грунтов, основания и фундаменты: учеб. пособие для строит. спец. вузов / С.Б. Ухов, В.В. Семенов, В.В. Знаменский и др. - М.: Высшая школа, 2002.-566 с.: ил.
Швецов Г.И. Инженерная геология, механика грунтов, основания и фундаменты: учебник для вузов.-2-е изд., перераб. и доп. - М.: Высшая школа, 1997. - 319 с.: ил.
Малышев М.В., Болдырев Г.Г. Механика грунтов. Основания и фундаменты: учеб. пособие. – М.: Изд-во АСВ, 2001. – 328 с.: ил.
Веселов В.А. Проектирование оснований и фундаментов (Основы теории и примеры расчета): учеб. пособ для вузов. - 3-е изд., перераб. и доп. - М.: Стройиздат, 1990. - 304 с.: ил.
Берлинов М.В., Ягупов Б.А. Расчет оснований и фундаментов: учебник для ср. спец. учеб. заведений. - 2-е изд., перераб. и доп.- М.: Стройиздат, 2001.- 272 с.: ил.
Расчет фундаментов мелкого заложения. Методические указания к выполнению курсового проекта, контрольных работ по курсу «Механика грунтов, основания и фундаменты». – Уфа: Изд-во УГНТУ, 1999. - 46 с.
Расчет свайных фундаментов. Методические указания к выполнению курсового проекта, контрольных работ по курсу «Механика грунтов, основания и фундаменты». – Уфа: Изд-во УГНТУ, 1999. - 46 с.
