Лабораторна робота №5

Вимірювальні трансформатори напруги

Тема: Вимірювальні трансформатори напруги

Мета: вивчити призначення, принцип дії і будову вимірювальних трансформаторів напруги та позначення букв у їх типах для

розпізнавання. Ознайомитися зі схемами підключення до мережі первинних обмоток ТН та приєднання вимірювальних приладів до їх вторинних

обмоток.

Виконав: Студент 5 курсу ЕЕЕ-20001б(з) Скудря Микита

Теоретичні відомості

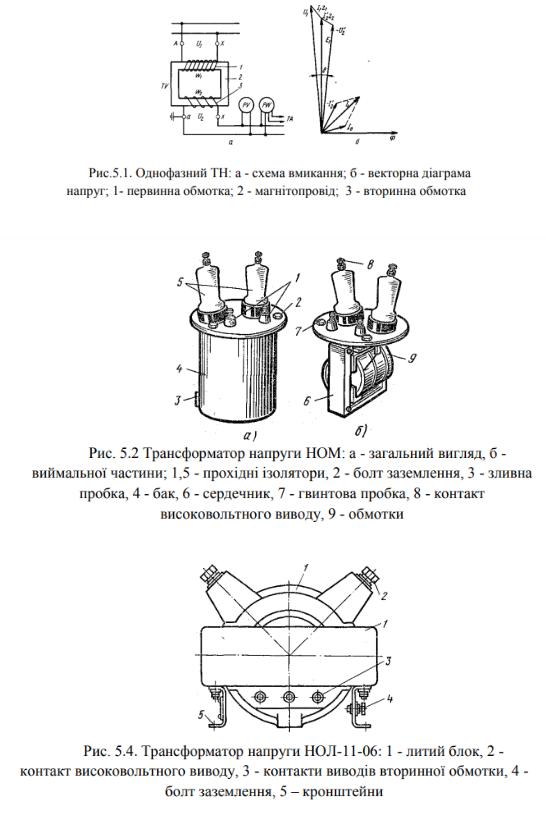

Трансформатори напруги призначені для живлення котушок напруги електровимірювальних приладів, реле, ланцюгів сигналізації, управління, автоматики. По пристрою і принципу дії вони нагадують звичайні силові трансформатори, відрізняючись від них невеликою потужністю (наприклад, потужність найбільш поширеного трансформатора НОМ-10 становить всього 720 ВА). Трансформатори напруги розрізняють: за кількістю фаз - однофазні і трифазні; за кількістю обмоток - двохобмотувальні й трьохобмотувальні; по класу точності - 1 і 3 (у мережах, підстанції і РП промислових підприємств) і 0,5 (для обліку електроенергії); за способом охолодження - з масляним охолодженням і природним повітряним (сухі); за родом установки - внутрішньої і зовнішньої.

Контрольні запитання:

1. Призначення та принцип дії вимірювальних ТН

Призначення:

Вимірювальні трансформатори напруги (ТН) призначені для:

•Перетворення високої напруги мережі до безпечного для вимірювальних приладів рівня.

•Ізоляції вимірювальних приладів від високої напруги.

•Розширення меж вимірювання вимірювальних приладів.

Принцип дії:

Вимірювальний ТН – це індукційний трансформатор, який має дві обмотки:

•Первинна обмотка (ПН) підключається до мережі високої напруги.

•Вторинна обмотка (ВН) підключається до вимірювального приладу.

При протіканні струму по первинній обмотці в ній виникає магнітний потік, який індукує ЕРС у вторинній обмотці.

Співвідношення ЕРС у первинній і вторинній обмотках визначається коефіцієнтом трансформації, який залежить від числа витків у первинній і вторинній обмотках.

2. Основні конструктивні елементи та способи охолодження ТН

Основні конструктивні елементи:

•Магнітопровід: виготовляється з листової електротехнічної сталі.

•Обмотки: виготовляються з мідного або алюмінієвого дроту.

•Ізоляція: використовується для ізоляції обмоток одна від одної і від корпусу ТН.

•Корпус: захищає ТН від зовнішніх впливів.

Способи охолодження:

•Повітряне: використовується для ТН малої та середньої потужності.

•Масляне: використовується для ТН великої потужності.

•Газове: використовується для ТН на найвищі напруги.

3.Які типи ТН використання та виконання згідно рівнів напруги існують?

За типом використання:

•Вимірювальні: для вимірювання напруги.

•Захисні: для захисту від перенапруг.

• Опорні: для перевірки та калібрування вимірювальних приладів.

За виконанням згідно рівнів напруги:

• Напругою до 1 кВ:

oНизької напруги (НН)

•Напругою від 1 до 35 кВ:

oВисокої напруги (ВН)

•Напругою понад 35 кВ:

oНадвисокої напруги (НВН)

4.Схеми підключення первинних обмоток ТН до мережі та приєднання вимірювальних приладів до їх вторинних обмоток

Схеми підключення первинних обмоток ТН до мережі:

•Пряме включення: використовується для ТН малої потужності.

•Включення через ємнісний дільник: використовується для ТН Приєднання вимірювальних приладів до вторинних обмоток ТН:

•Безпосереднє: використовується для ТН з вторинною напругою 100 В.

•Через трансформатор струму: використовується для ТН з вторинною напругою 5 В.

Важливо:

• При виборі ТН необхідно враховувати: o Номінальну напругу мережі.

o Номінальну вторинну напругу. o Клас точності.

o Потужність.
