1.3.3. Станок 3б722

На 025 и 030 операциях используется станок 3Б722 – станок плоскошлифовальный с горизонтальным шпинделем универсальный

.

Станок плоскошлифовальный 3Б722 заменил в производстве устаревшую модель 3Б722.

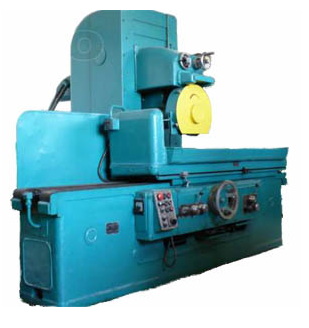

Плоскошлифовальный станок модели 3Б722 - станок общего назначения с прямоугольным столом и горизонтальным шпинделем, предназначен для шлифования плоскостей различных деталей периферией круга. Станина имеет продольные направляющие, по которым возвратно поступательно движется рабочий стол. По вертикальным направляющим стойки перемещается шлифовальная бабка со шлифовальным кругом.

Класс точности полуавтомата П.

Шлифуемые детали, в зависимости от материала, формы и размеров, могут закрепляться или на электромагнитной плите, или непосредственно на рабочей поверхности стола, или в специальных приспособлениях.

Конструктивная особенность станка - поперечная подача шлифовального круга обеспечивается перемещением стойки со шлифовальной бабкой по горизонтальным направляющим станины стойки. Шлифовальная бабка перемещается только в вертикальном направлении и имеет постоянный вылет относительно стойки.

Применение в станке винтовых пар качения, системы цифровой индикации вертикальных перемещений шлифовальной бабки, высокоточных подшипников в шпиндельном узле и ряда других конструктивных решений позволило повысить точность, долговечность и производительность станка по сравнению с аналогичными серийно выпускаемыми станками.

Кинематика станка 3Б722 обеспечивает:

• перемещение стола (стол - крестовой суппорт-станина)

• возвратно-поступательное продольное перемещение: стол - крестовой суппорт

• поперечное перемещение: крестовой суппорт-станина

• автоматическую вертикальную и поперечную подачи

• автоматический реверс суппорта

Жесткая конструкция станины гарантирует высокоточное шлифование.

Конструкция сборочных единиц станка, в т.ч шпиндельного узла, позволяет выбирать различные режимы шлифования с сочетанием различных подач и скоростей стола, обеспечивает шлифование деталей с заданной точностью и шероховатостью.

Год исполнения установочной серии—1975.

ОСНОВНЫЕ ДАННЫЕ

Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 1000 х 360 х 400

Размеры рабочей поверхности стола (длина х ширина), мм 1000 х 320 Электродвигатель шпинделя шлифовальной бабки (М1), кВт 10

Габарит станка (длина х ширина х высота), мм 3410 х 2020 x 2290

Масса станка, кг 6950

Оборудование использует цикловую систему управления, что делает не возможным его использование в составе ГПС.

Табл. 1.4.

Расчет коэффициента автоматизации станка модели 3Б722

№ п/п	Наименование функции	Уровень автоматизации	Значение
	Включение оборудования	ручное	0
	Установка заготовки на станке	ручная	0
	Закрепление заготовки на станке	автоматизированное	0,5
	Обработка заготовки	автоматическое	1
	Контроль обрабатываемой поверхности	ручной	0
	Контроль режущего инструмента	ручной	0
	Правка режущего инструмента	ручная	0
	Снятие готовой детали	ручное	0
	Удаление отходов	автоматическое	1
	Выключение оборудования	автоматическое	1
Итого			3,5

K_a(3Б722) = 3,5/10 = 0.35

Если оборудование не пригодно для использования в составе ГПС необходимо по справочной литературе подобрать его аналог.

Для автоматизированной обработки валов в условиях ГПС выпускается станок модели 3Л722ВФ1

.

Конструктивно и по техническим характеристикам станок 3Л722ВФ1- аналогичен 3Б722, но оснащается позиционной системой ЧПУ. Рассчитаем его степень автоматизации.

Табл. 1.4.

Расчет коэффициента автоматизации станка модели 3Л722ВФ1

№ п/п	Наименование функции	Уровень автоматизации	Значение
	Включение оборудования	ручное	0
	Установка заготовки на станке	ручная	0
	Закрепление заготовки на станке	автоматизированное	0,5
	Обработка заготовки	автоматическое	1
	Контроль обрабатываемой поверхности	ручной	0
	Контроль режущего инструмента	автоматизированный	0,5
	Правка режущего инструмента	автоматическая	1
	Снятие готовой детали	ручное	0
	Удаление отходов	автоматическое	1
	Выключение оборудования	автоматическое	1
Итого			5

K_a(3Л722ВФ1) = 5/10 = 0.5

Выбранный станок может использоваться в составе ГПС после дооснащения его обеспечивающими системами:

• подачи заготовок

• контроля изделий и инструмента
