ФГБОУ ВО Уфимский государственный авиационный технический университет

Кафедра Информатики

100	1	2	3	4	5	6	7	8	9	10	11	12
90
80
70
60
50
40
30
20
10

Многооконный пользовательский интерфейс. Операторы цикла.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к лабораторной работе по

информатике

1306.501410.000ПЗ

(обозначение документа)

Группа				Фамилия, И., О.		Подпись		Дата		Оценка
	ИВТ-127б
Студент			Мустафина К. И.
Консультант			Зигангирова Ю. В.
Принял			Зигангирова Ю. В.

Уфа 2021 г.

Содержание

Введение 3

1. Индивидуальное задание №1 4

1.1. Постановка задачи 4

1.2. Создание интерфейса 4

1.3. Разработка блок-схемы 5

1.4. Разработка программного кода 5

2. Индивидуальное задание № 2 8

2.1. Постановка задачи 8

2.2. Создание интерфейса 8

8

2.3. Разработка блок-схемы 9

2.4. Разработка программного кода 9

3. Индивидуальное задание №3 12

3.1. Постановка задачи 12

3.2. Создание интерфейса 12

12

3.3. Разработка блок-схемы 13

3.4. Разработка программного кода 14

Вывод 16

Введение

Лабораторная работа № 4 посвящена изучению принципов использования интегрированной среды разработки Microsoft Visual Studio, а также знакомству со способами использования операторов цикла на примере создания приложений с разветвлённой структурой при помощи использования языка программирования С#.

В лабораторной работе необходимо создать многооконный проект, каждая форма которого предназначена для решения одной задачи индивидуальных заданий по варианту № 10.

Задание 1. Создать форму, программный код которой позволяет протабулировать кусочно-заданную функцию, параметры функции, диапазон изменения значения аргумента и шаг задается пользователем в текстовых полях.

y=ln3x+x2x+t, x<0,5x+t+1x, 0,5≤x≤1,5cosx+t·sin2x, x>1,5"}" align="bottom" vspace="1" width="206" height="135" border="0"/>

Задание 2. Создать форму, программный код которой позволяет осуществлять решение задачи:” Найти все простые числа, лежащие в заданном диапазоне”.

Задание 3. Создать форму, программный код которой позволяет протабулировать функцию и сумму этого ряда на заданном диапазоне, с шагом, задаваемым пользователем, вычислить относительную и абсолютную погрешность.

Сумма ряда:

Функция:

1. Индивидуальное задание №1

1. Постановка задачи

Создать форму, программный код которой позволяет протабулировать кусочно-заданную функцию, параметры функции, диапазон изменения значения аргумента и шаг задается пользователем в текстовых полях.

Входные данные:

t, step, start, finish –аргументы функции, вещественные числа (Double).

Выходные данные:

x- значение заданной функции от которой зависит результат вычисления, вещественное число (Double).

y–вычисленное значение заданной функции, вещественное число (Double).

2. Создание интерфейса

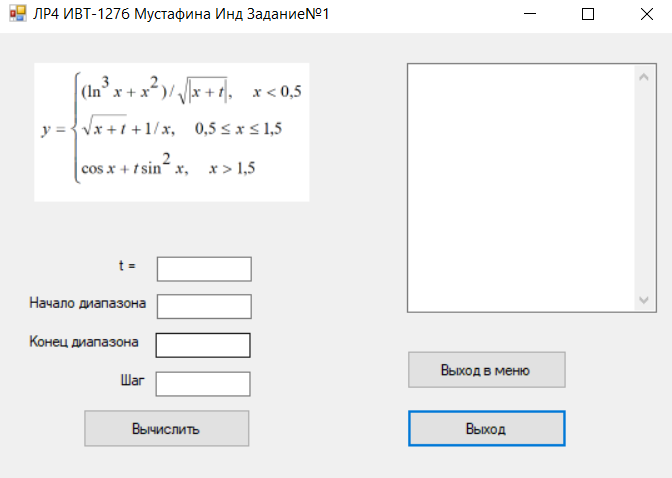

На Рисунок 1 представлен интерфейс формы для решения задания № 1.

Рисунок 1–Интерфейс формы для задания № 1

3. Разработка блок-схемы

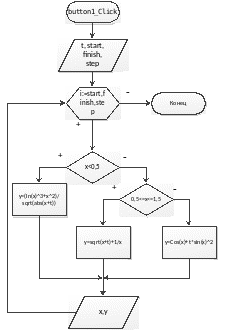

На Рисунок 2 представлен алгоритм решения задачи в виде блок-схемы.

Рисунок 2 – Блок-схема к заданию №1

4. Разработка программного кода

Далее представлен разработанный программный код. Реализации алгоритма решения задания №1 в соответствии алгоритмом, представленном в виде блок-схемы на Рисунок 2 соответствует процедура button1_Click().

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

namespace Л_4_ИндЗадания

{

public partial class Form2 : Form

{

public Form2()

{

InitializeComponent();

}

private void button4_Click(object sender, EventArgs e)

{

Close();

}

private void button1_Click(object sender, EventArgs e)

{

double y, t, step, start, finish;

t = Convert.ToDouble(textBox1.Text);

start = Convert.ToDouble(textBox2.Text);

finish = Convert.ToDouble(textBox3.Text);

step = Convert.ToDouble(textBox4.Text);

textBox5.Text = "x" + "\t" +"y(x)"+ "\r\n";

for (double x = start; x <= finish; x += step)

{

if (x < 0.5) {

y = (Math.Pow(Math.Log(x), 3) + Math.Pow(x, 2)) / (Math.Sqrt(Math.Abs(x + t)));

}

else if (x >= 0.5 && x <= 1.5)

{

y = Math.Sqrt(x + t) + 1 / x;

}

else { y = Math.Cos(x) + t * Math.Pow(Math.Sin(x), 2); }

textBox5.Text += x +"\t"+ y.ToString("F3")+ "\r\n";

}

}

private void button2_Click(object sender, EventArgs e)

{

Form1 form1 = new Form1();

form1.Show();

this.Close();

}

}

}

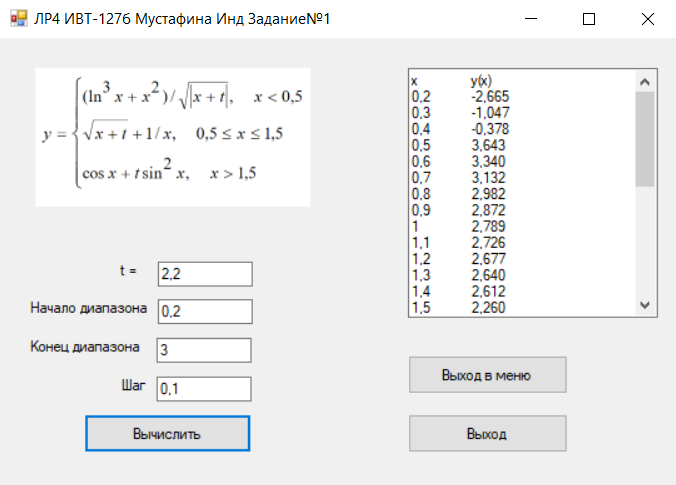

На Рисунок 3 представлен результат вычислений.

Рисунок 3 –Пример выполнения задания № 1

2. Индивидуальное задание № 2

2. 1. Постановка задачи

Создать форму, программный код которой позволяет найти простые числа, лежащие в заданном диапазоне.

Входные данные:

start, finish –аргументы функции, вещественные числa (Double).

Выходные данные:

kolvo–вычисленное значение заданной функции зависимое от условия выбора пользователем, вещественное число (Double).

2. Создание интерфейса

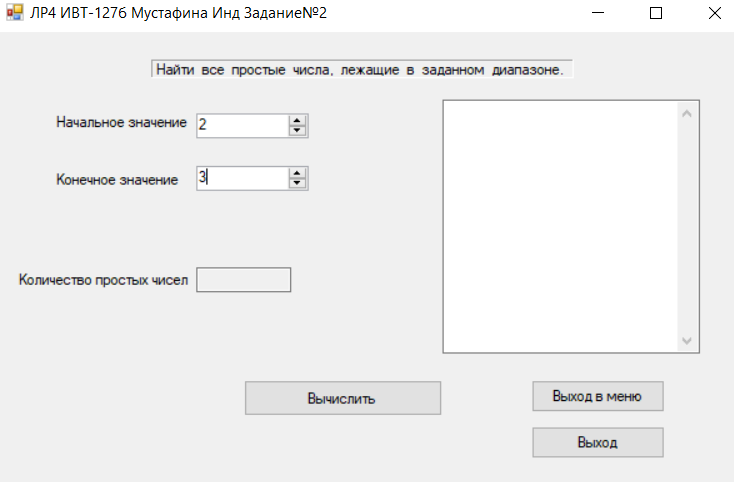

На Рисунок 4 представлен интерфейс формы для решения задания № 2.

Рисунок 4 –Интерфейс формы для задания № 2

3. Разработка блок-схемы

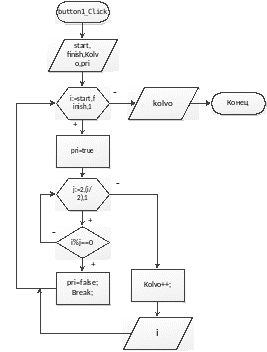

На Рисунок 5 представлен алгоритм решения задачи в виде блок-схемы.

Рисунок 5– Блок-схема к заданию №2

4. Разработка программного кода

Далее представлен разработанный программный код. Реализации алгоритма решения задания №2 в соответствии алгоритмом, представленном в виде блок-схемы на Рисунок 5 соответствует процедура button1_Click().

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

namespace Л_4_ИндЗадания

{

public partial class Form3 : Form

{

public Form3()

{

InitializeComponent();

}

private void button4_Click(object sender, EventArgs e)

{

Close();

}

private void button1_Click(object sender, EventArgs e)

{

int start, finish, kolvo=0;

start = (int)numericUpDown1.Value;

finish = (int)numericUpDown2.Value;

for (int i = start; i <= finish; i++)

{

bool pri = true;

for (int j = 2; j <= (i / 2); j++)

{

if (i % j == 0)

{

pri = false;

break;

}

}

if (pri == true)

{

kolvo++;

textBox2.Text += Convert.ToString(i) + "\t";

}

}

textBox1.Text = Convert.ToString(kolvo);

}

private void button2_Click(object sender, EventArgs e)

{

Form1 form1 = new Form1();

form1.Show();

this.Close();

}

}

}

На Рисунок 6 представлен результат вычислений.

Рисунок 6 –Пример №1 выполнения задания № 1
