2.4 Описание технологической схемы
Принципиальная схема установки ЭЛОУ-АВТ-6 представлена на рисунке 3.1.
Потоки обессоленной нефти после блока теплообмена объединяются для усреднения температуры и направляются в отбензинивающую колонну К-200. Отбензинивающая колонна К-200 снабжена 16-ю тарелками трапециевидно-клапанного типа и предназначена для отгона легких фракций углеводородов и бензина из нефти и одновременной её осушки (за счет образования гетероазеотропа) перед подачей в атмосферную колонну.
Для получения продуктов заданного состава и качества в отбензинивающей колонне К-200 необходимо поддерживать следующий режим:
- температура верха – не более 160 °С;
- давление верха (изб.) – 0,17÷0,45 МПа;
- температура куба – не более 242 °С.
Пары легких углеводородов, бензиновых фракций, примесей воды, выводимые с верха колонны К-200, двумя параллельными потоками поступают в пластинчатые конденсаторы Х-200А/В, где конденсируются пары бензиновой фракции и воды.
Поток углеводородов с примесями воды поступает в сепаратор С-200, где происходит сепарация углеводородного газа и разделение кислой воды и бензина.
Углеводородный газ из сепаратора С-200 совместно с углеводородным газом из рефлюксной емкости Е-202 блока стабилизации выводится из установки.
Основной поток нестабильного бензина из сепаратора С-200 насосом Н-201А/В поступает на 1-ю верхнюю тарелку колонны К-200 в качестве острого орошения, балансовый избыток подается на смешение с бензином колонны К-201 и направляется в блок стабилизации.
Отстоявшаяся вода из сепаратора С-200 по уровню раздела фаз самотеком выводится в емкость кислых стоков Е-562.

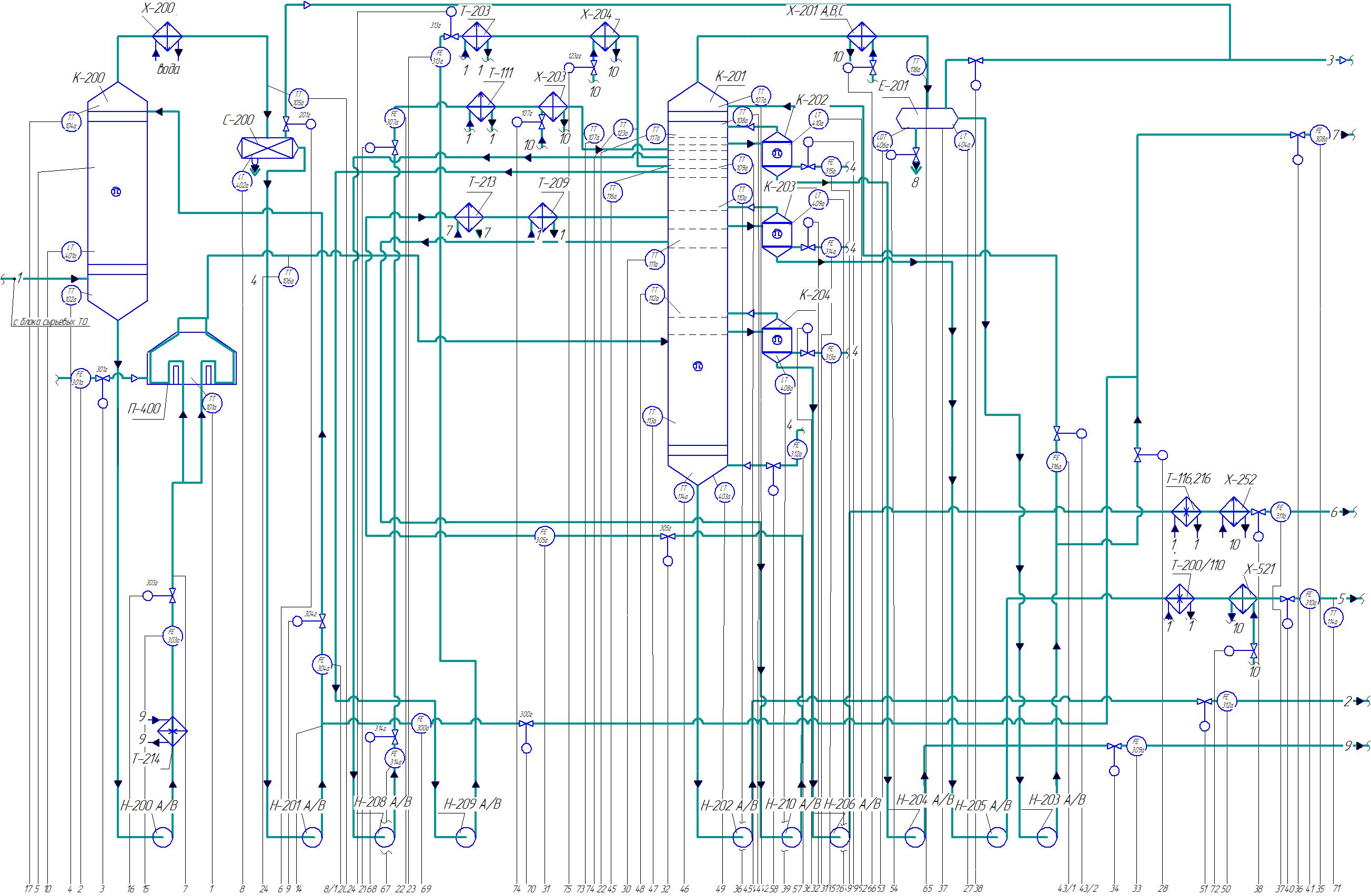

Рисунок 3.1 – Принципиальная схема ЭЛОУ-АВТ-6
Отбензиненная нефть из куба колонны К-200 насосом Н-200А/В подается в пластинчатый теплообменник Т-214, где нагревается за счет тепла полугудрона вакуумной колоны (мазута при работе без вакуумного блока).
Отбензиненная нефть шестью параллельными потоками (двумя потоками в каждую секцию печи) поступает в печь П-400, где последовательно нагревается в конвективной и радиантной камерах до температуры не более 380°С и направляется в атмосферную колонну К-201.
Атмосферная колонна К-201 предназначена для перегонки отбензиненной нефти с целью выделения узких целевых фракций:
- бензиновой фракции – фр. НК-120 °С;
- бензиновой фракции – фр. 120-180 °С;
- компонента керосиновой фракции – фр. 180-300 °С;
- компонента дизельной фракции – фр. 300-340 °С;
- мазут - фр. > 340 °С.
Колонна К-201 снабжена 50-ю тарелками клапанного типа.
Для получения продуктов заданного состава и качества в атмосферной колонне К-201 необходимо поддерживать следующий режим:
- температура верха, °С – не более 130 °С;
- давление верха, МПа (изб.) – 0,07÷0,255;
- температура куба, °С – не более 355 °С.
Отбензиненная нефть с температурой до 380 оС из П-400 в испаритель атмосферной колонны К-201, где углеводородный газ, пары бензина и фракций нефтепродуктов отделяются от жидкого продукта.
Для съема тепла и конденсации целевых фракций по высоте колонны К-201 предусматриваются три промежуточных циркуляционных орошения.
I циркуляционное орошение (ЦО) насосом Н-208А/В забирается с 14-й тарелки колонны К-201 и прокачивается 2 параллельными потоками через пластинчатые теплообменники Т-111С, Т-112, где охлаждается за счет потока нефти, поступающей на установку. Далее объединенный поток направляется в холодильник Х-203, где дополнительно охлаждается и подается на 13-ю тарелку колонны К-201.
II циркуляционное орошение (ЦО) с 24-й тарелки колонны К-201 насосом Н-209А/В прокачивается через пластинчатые теплообменники Т-203, где охлаждается за счет потока обессоленной нефти. Далее поток направляется в холодильник Х-204, где дополнительно охлаждается, и подается на 23-ю тарелку колонны К-201.
III ЦО с 32-й тарелки колонны К-201 насосом Н-210А/В направляется в качестве теплоносителя в ребойлеры Т-213А/В колонны стабилизации К-206, далее ЦО направляется в теплообменники Т-209А/В, где происходит ее охлаждение за счет потока обессоленной нефти и возвращается на 31-ю тарелку колонны К-201.
В нижнюю секцию колонны К-201 для отпарки легких компонентов из кубового продукта подается перегретый водяной пар среднего давления (0,9÷1,1 МПа). Норма расхода пара на тонну сырья – 10,3кг/т.
Пары углеводородных газов, бензиновых фракций, водяного пара, выводимые с верха колонны К-201, направляются в пластинчатые конденсаторы Х-201А/В/С, где конденсируются пары бензиновой фракции и воды.
Объединенный поток углеводородов после охлаждения поступает в емкость Е-201, где происходит сепарация углеводородного газа и разделение кислой воды и бензина. Отстоявшаяся вода из емкости Е-201 выводится в емкость кислых стоков Е-562.
Нестабильный бензин из рефлюксной емкости Е-201 насосом Н-203А/В подается на 1-ю тарелку колонны К-201 в качестве острого орошения, балансовое количество соединяется с бензином колонны К-200 и направляется в блок стабилизации. Расход острого орошения – 50-220 м3/ч.
Из колонны К-201 осуществляется вывод трех фракций 120-180°С, 180-300 °С, 300-340 °С в виде боковых потоков через стриппинги К-202, К-203, К-204 соответственно.
Каждый стриппинг К-202, К-203, К-204 оборудован 6 тарелками клапанного типа.
Фракция 120-180 оС отбирается с 12-й тарелки колонны К-201 и поступает на 1-ю тарелку стриппинга К-202.
Параметры работы стриппинга К-202:
- температура верха, 130÷160 С;
- температура в кубе, не более 170 С.
Для отпарки легких фракций в нижнюю часть стриппинга К-202 подается перегретый водяной пар среднего давления (0,9÷1,1МПа). Пары, выводимые из стриппинга К-202, возвращаются под 10-ю тарелку атмосферной колонны К-201.
Фракция 120-180 оС из куба стриппинга К-202 насосом Н-204А/В.
Фракция 180-300°С выводится с 22-й тарелки колонны К-201 и поступает на 1-ю тарелку стриппинга К-203.
В стриппинг К-203 подается перегретый водяной пар. Норма расхода пара на тонну сырья – 5,1кг/т. Пары, выводимые из стриппинга К-203, возвращаются под 19-ю тарелку атмосферной колонны К-201.
Фракция 180-300°С из куба стриппинга К-203 насосом Н-205А/В направляется последовательно в теплообменники Т-200, Т-110, где охлаждается за счет потока сырой и обессоленной нефти, далее охлаждается в холодильнике Х-251 и с температурой не более 70оС выводится с установки.
Фракция 300-340 оС с 30-й тарелки колонны К-201 поступает на 1-ю тарелку стриппинга К-204.
Параметры работы стриппинга К-204:
- температура верха 130÷320 С;
- температура в кубе не более 300 С;
В стриппинг К-204 подается перегретый водяной пар. Норма расхода пара на тонну сырья – 7,1кг/т. Пары, выводимые из стриппинга К-204, возвращаются под 27-ю тарелку атмосферной колонны К-201. Фракция 300-340°С из куба стриппинга К-204 насосом Н-206А/В прокачивается последовательно через теплообменники Т-211, Т-116, где охлаждается за счет потока сырой и обессоленной нефти, далее охлаждается в холодильнике Х-252 и с температурой не более 80оС выводится с установки.
Мазут из куба колонны К-201 насосом Н-202А/В поступает на вакуумный блок
