Министерство науки и высшего образования Российской Федерации Федеральное государственное автономное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра комплексной информационной безопасности электронновычислительных систем (КИБЭВС)

ЗНАКОМСТВО С РЕЛЯЦИОННЫМ ПРОЕКТИРОВАНИЕМ ДАННЫХ Отчет по индивидуальному заданию №2

по дисциплине «Безопасность систем баз данных»

Студент гр. 7х3-х

_______ ххххххх

_______

Приняла:

Ассистент кафедры БИС

_______ Романова Е.С.

_______

Томск 2025

Введение

Целью работы является знакомство с реляционным проектированием данных путем описания отношений в ПО на основе концептуальной информационной модели и представления нормализованного результата в виде реляционной модели данных в методологии IDEF1x.

2

2 ХОД РАБОТЫ

2.1 Определение отношений и связей между отношениями в ПО

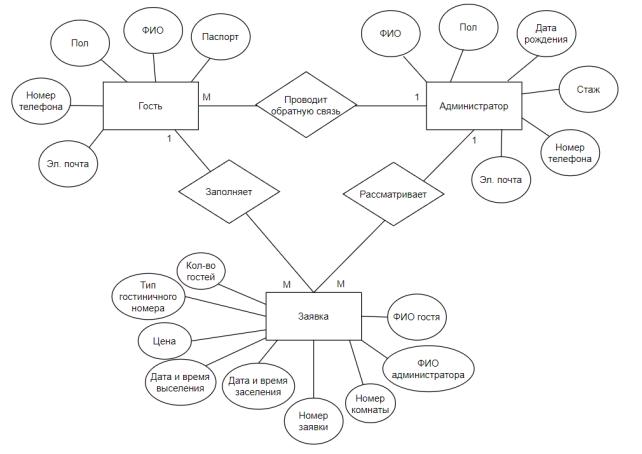

На основе концептуальной информационной модели, представленной на рисунке 2.1, были определены отношения, связи, атрибуты, первичные и внешние ключи.

Рисунок 2.1 – Концептуальная информационная модель ПО В таблице 2.1 представлены ключевые и не ключевые атрибуты модели.

3

Таблица 2.1 – Атрибуты

Таблица

Ключевые атрибуты

Не ключевые атрибуты











PK

FK











Гость

ID гостя

ФИО, серия паспорта,







номер паспорта, дата







рождения, пол, номер







телефона, электронная







почта









Администратор

ID

ФИО, пол, дата



администра



рождения, стаж, номер



тора



телефона, электронная







почта









Заявка

№ заявки

ID гостя, ID

Количество гостей, дата





администра

и время заселения, дата и





тора, №

время выселения,





комнаты

итоговая цена









Гостиничный номер

№ комнаты

Тип, цена за ночь









4

2.2 Реляционная модель данных в методологии IDEF1x

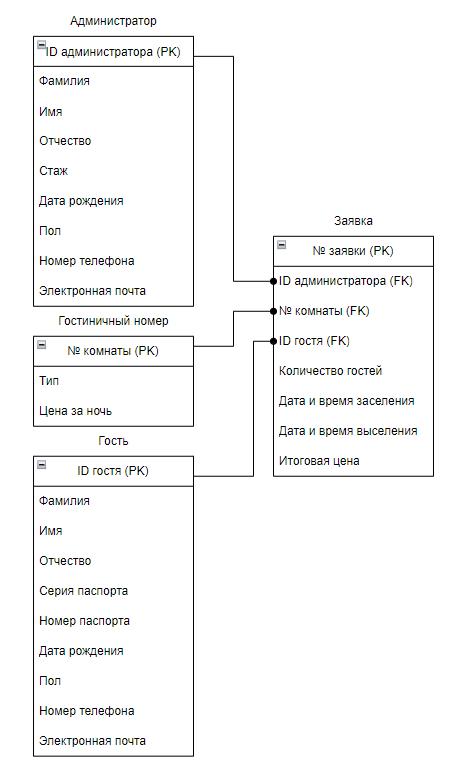

После приведения отношений к третьей нормальной форме была составлена реляционная модель данных (рисунок 2.2).

Рисунок 2.2 – Реляционная модель

5

Заключение

В ходе выполнения данной работы была составлена реляционная модель данных.
