МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра информационно-измерительных систем и технологий (ИИСТ)
отчет
по лабораторной работе №3
по дисциплине «Метрология»
Тема: ЦИФРОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Студент гр. 1282 |
|
Симен |
Преподаватель |
|
Минаев А.В. |
Санкт-Петербург
2022
ЦЕЛЬ: изучение методов экспериментального определения метрологических характеристик цифровых приборов, а также их применения для измерения физических величин и оценка погрешностей результатов измерений.
ЗАДАНИЕ:
Ознакомиться с инструкцией по применению исследуемого цифрового измерительного прибора (ЦИП).
Экспериментально определить следующие метрологические характеристики цифрового измерительного прибора в режиме омметра:
– статическую характеристику преобразования; построить график зависимости показания Rп прибора от значений R измеряемых сопротивлений Rп =f(R);
–инструментальную погрешность по всему диапазону измерений для выбранного предела измерений; построить график инструментальной погрешности, определить аддитивную и мультипликативные составляющие инструментальной погрешности.
Измерить сопротивления ряда резисторов и оценить основную погрешность результатов измерения.

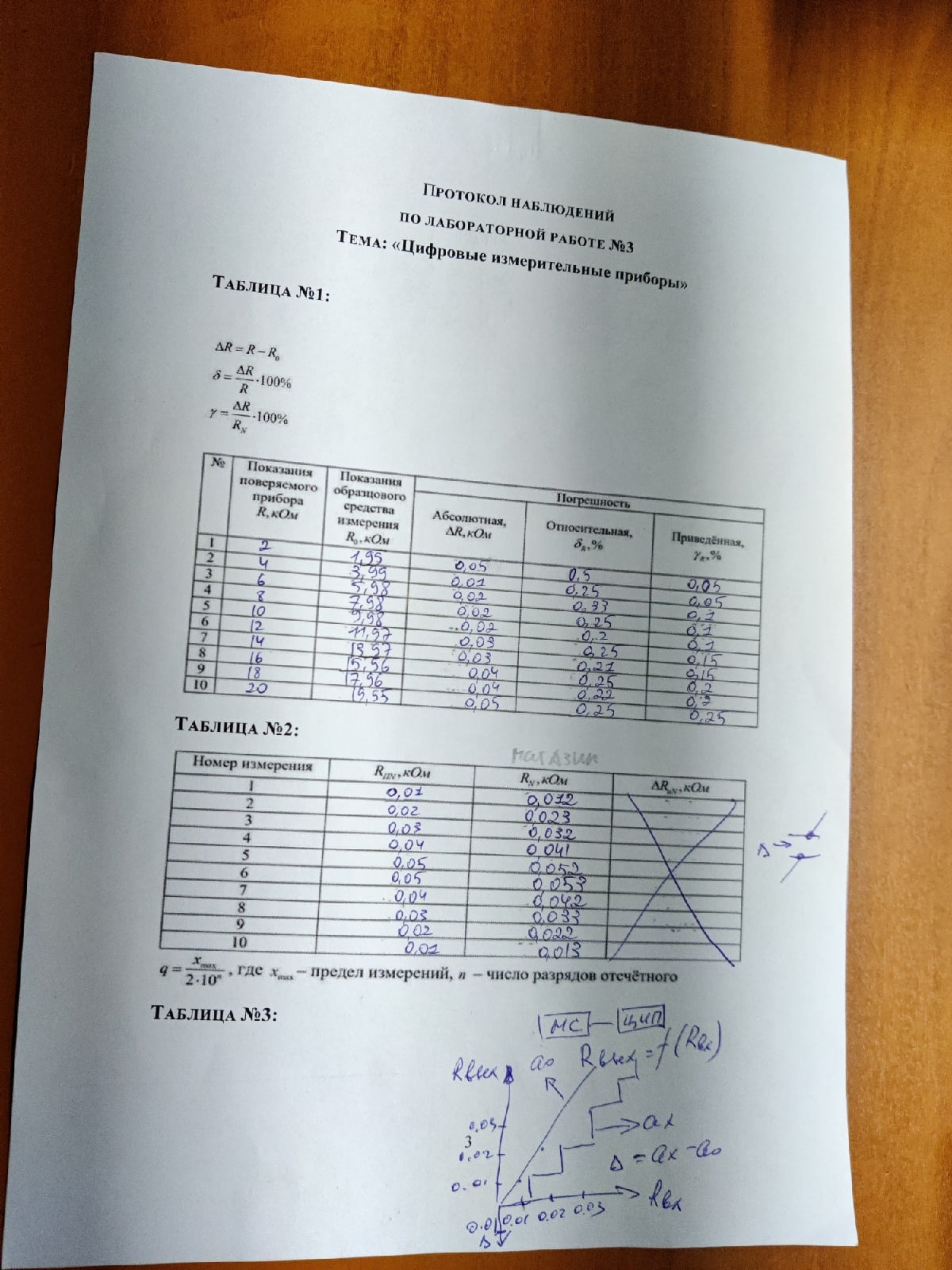

Протокол наблюдений.
Таблица 1
№ |
|
|
Погрешность |
||
Показания поверяемого прибора, R, кОм |
Показания образцового средства измерения, R0, кОм |
Абсолютная
|
Относительная
|
Приведенная
|
|
1 |
2 |
1,95 |
|
|
|
2 |
4 |
3,99 |
|
|
|
3 |
6 |
5,98 |
|
|
|
4 |
8 |
7,98 |
|
|
|
5 |
10 |
9,98 |
|
|
|
6 |
12 |
11,97 |
|
|
|
7 |
14 |
13,97 |
|
|
|
8 |
16 |
15,96 |
|
|
|
9 |
18 |
17,96 |
|
|
|
10 |
20 |
19,95 |
|
|
|
Таблица 2
Номер измерения |
Rп, кОм |
R, кОм |
∆R, кОм |
1 |
0,01 |
0,012 |
|
2 |
0,02 |
0,023 |
|
3 |
0,03 |
0,032 |
|
4 |
0,04 |
0,041 |
|
5 |
0,05 |
0,052 |
|
6 |
0,05 |
0,053 |
|
7 |
0,04 |
0,042 |
|
8 |
0,03 |
0,033 |
|
9 |
0,02 |
0,022 |
|
10 |
0,01 |
0,013 |
|

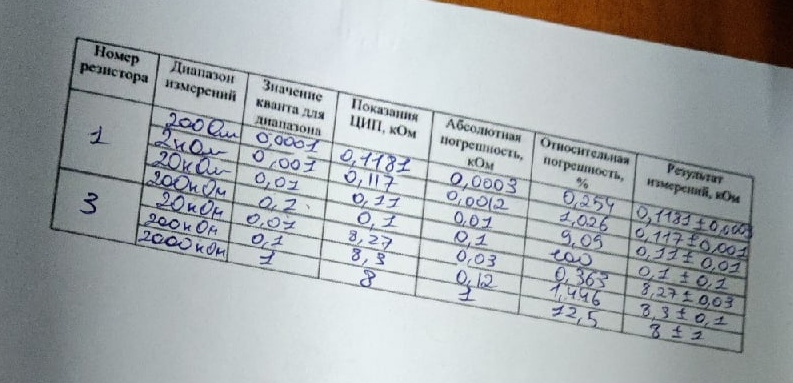

Таблица 3
Резистор |
Диапазон измерения |
Значение кванта для диапазона измерения кОм |
Показания ЦИП Rп, кОм |
Абсолютная погрешность измерения ∆R, кОм |
Относительная погрешность измерения, % |
Результат измерения Rп |
R1 |
200 Ом |
0,0001 |
0,1181 |
|
|
|
R1 |
2 кОм |
0,001 |
0,117 |
|
|
|
R1 |
20 кОм |
0,01 |
0,11 |
|
|
|
R1 |
200 кОм |
0,1 |
0,1 |
|
|
|
R3 |
20 кОм |
0,01 |
8,27 |
|
|
|
R3 |
200 кОм |
0,1 |
8,3 |
|
|
|
R3 |
2000 кОм |
1 |
8 |
|
|
|
∆R
