14 Отображение справочных данных
14.1Отображение справочных данных
Вы можете создавать и анализировать справочные данные, чтобы облегчить отладку и модификацию своей пользовательской программы. Справочные данные используются в следующих целях:
•Как обзор Вашей пользовательской программы в целом
•Как основа для изменений и тестирования
•Как дополнение к Вашей программной документации
Следующая таблица показывает, какую информацию Вы можете извлечь из отдельных видов справочных данных:
Вид |
Назначение |
Список перекрестных |
Обзор адресов в областях памяти I, Q, M, P, T, C и DB, используемых в |
ссылок |
программе пользователя. |
|
Используя команду меню View > Cross References for Address [Вид > |
|
Перекрестные ссылки для адресов], Вы можете отобразить все |
|
перекрестные ссылки, включая перекрывающийся доступ к выбранным |
|
адресам. |

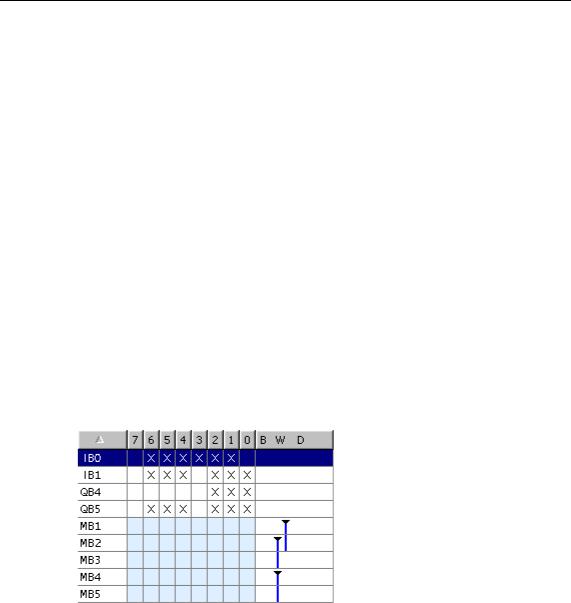

Список назначений для |
Обзор того, какие биты адресов в областях памяти I, Q и M и какие |
входов, выходов и |
таймеры и счетчики (T и C) уже заняты в программе пользователя; |
меркеров (I,Q,M) |
образует важную основу для поиска ошибок или изменений в |
Список назначений для |
программе пользователя |
таймеров и счетчиков |
|
(T/C) |
|
Структура программы |
Иерархия вызовов блоков внутри программы пользователя и обзор |
|
используемых блоков и их уровней вложенности |
Неиспользуемые |
Обзор всех символов, определенных в таблице символов, но не |
символы |
использованных в разделах программы пользователя, для которых |
|
доступны справочные данные |
Адреса, не имеющие |
Обзор всех абсолютных адресов, которые используются в разделах |
символов |
программы пользователя, для которых доступны справочные данные, |
|
но для которых не были определены символы в таблице символов |
Справочные данные для выбранной программы пользователя включают в себя все списки, перечисленные в таблице. Имеется возможность создавать и выводить на экран один или более списков для одной программы пользователя или для нескольких программ пользователя.
Программирование с помощью STEP 7 v5.3 |
14-1 |
A5E00261405-01 |
Отображение справочных данных
Отображение нескольких видов справочных данных одновременно
Вывод на экран других списков в дополнительных окнах дает Вам, например, возможность:
•Сравнивать одноименные списки для различных программ пользователя
S7.
•Выводить на экран различные представления списка, например, списка перекрестных ссылок, отображаемых по-разному и помещенных на экране рядом друг с другом. Например, в одном из списков перекрестных ссылок Вы можете отобразить только входы программы пользователя S7, а в другом списке только выходы.
•Открывать одновременно несколько списков для одной программы пользователя S7, например, структуру программы и список перекрестных ссылок.
14.1.1Список перекрестных ссылок
Список перекрестных ссылок дает обзор использования адресов внутри программы пользователя S7.
При выводе на экран списка перекрестных ссылок Вы получаете список элементов областей памяти входов (I), выходов (Q), меркеров (М), таймеров (Т), счетчиков (С), функциональных блоков (FB), функций (FC), системных функциональных блоков (SFB), системных функций (SFC), периферийных входов/выходов (Р) и блоков данных (DB), используемых в программе пользователя S7 вместе с их адресами (абсолютным адресом или символом) и использованием. Он выводится на экран в активном окне. Строка заголовка рабочего окна показывает имя программы пользователя, которой принадлежит список перекрестных ссылок.
Каждая строка в окне соответствует записи в списке перекрестных ссылок. Функция поиска облегчает нахождение конкретных адресов и символов.
Список перекрестных ссылок отображается по умолчанию при выводе на экран справочных данных. Вы можете изменить это умолчание.
Структура
Запись списка перекрестных ссылок состоит из следующих столбцов:
Столбец |
Содержимое/Значение |
Address [Адрес] |
Абсолютный адрес |
Symbol [Символ] |
Символическое имя адреса |
Block [Блок] |
Блок, в котором используется адрес |
Type [Тип] |
Используется ли доступ к адресу на чтение (R) и/или на запись (W) |
Language/Details [Язык / |
Информация о языке программирования, использованном при создании |
Подробности] |
блока |
Столбцы Symbol [Символ], Block [Блок], Type [Тип] и Language/Details [Язык/
Подробности] отображается только в том случае, если для списка перекрестных ссылок были выбраны соответствующие параметры. Информация о языке и подробностях отображается в одном столбце, и только весь столбец может быть активизирован или деактивизирован. Эта
14-2 |
Программирование с помощью STEP 7 v5.3 |
A5E00261405-01 |
Отображение справочных данных
информация о блоке варьируется в зависимости от языка программирования, на котором блок был написан.
С помощью мыши Вы можете устанавливать на экране требуемую ширину столбца в списке перекрестных ссылок.
Сортировка
По умолчанию список перекрестных ссылок сортируется по областям памяти. Щелкнув мышью на заголовке столбца, Вы можете рассортировать записи этого столбца по критериям сортировки, установленным по умолчанию.
Пример компоновки списка перекрестных ссылок
Адрес |
Символ |
блок |
Тип |
Язык |
Подробности |
I1.0 |
Двигатель_вкл |
OB2 |
R |
STL |
Nw 2 Inst 33 /0 |
M1.2 |
Меркер |
FC2 |
R |
LAD |
Nw 33 |
C2 |
Счетчик2 |
FB2 |
|
FBD |
Nw2 |
Здесь: Nw – сегмент, Inst – команда
14.1.2Структура программы

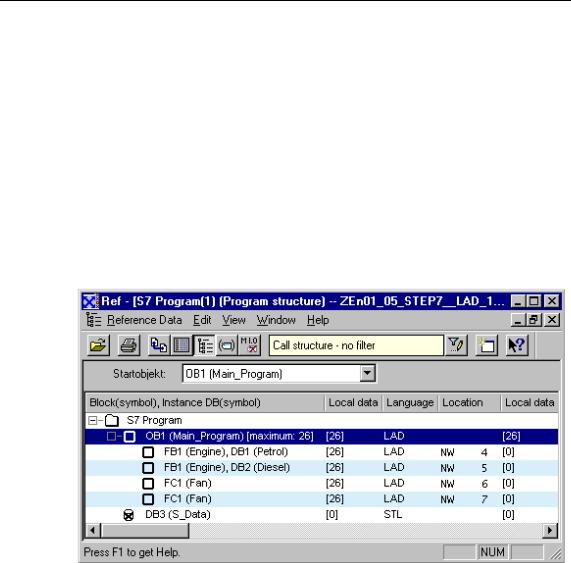

Структура программы описывает иерархию вызовов блоков внутри программы пользователя S7. Вам также дается обзор используемых блоков, их зависимостей и потребностей в локальных данных.
С помощью команды меню View > Filter [Вид > Фильтр] в окне «Generating Reference Data [Генерирование справочных данных]» Вы открываете диалоговое окно с закладками. В закладке "Program Structure [Структура программы]” Вы можете установить, в каком виде Вы хотите отобразить структуру программы.
Вы можете выбирать между:
•Call structure [Структура вызовов] и
•Dependency structure [Структура зависимостей]
Символы в структуре программы
Символ Значение
Блок, вызываемый стандартно (CALL FB10)
Блок, вызываемый безусловно (UC FB10)
Блок, вызываемый условно (CC FB10)
Блок данных
Рекурсия
Рекурсия, вызываемая условно
Рекурсия, вызываемая безусловно
Блок не вызывается
Программирование с помощью STEP 7 v5.3 |
14-3 |
A5E00261405-01 |
Отображение справочных данных
14.1.5Адреса без символов
Когда Вы выводите на экран список адресов, не имеющих символов, Вы получаете список элементов, используемых в программе пользователя S7, которые не определены в таблице символов. Они отображаются в активном окне. Строка заголовка рабочего окна показывает имя программы пользователя S7, к которой относится список.
Строка состоит из адреса и количества раз, которое этот адрес используется в программе пользователя.
Пример:
Address [Адрес] |
Number [Количество] |
Q 2.5 |
4 |
I 23.6 |
3 |
M 34.1 |
20 |
Список отсортирован по адресам.
14.1.6Отображение информации о блоках для LAD, FBD и STL
Информация о блоках отображается для контактного плана, функционального плана и списка команд в списке перекрестных ссылок и в структуре программы. Эта информация состоит из языка блока и подробностей.
Впредставлении структуры программы информация о блоках отображается с помощью команды меню View > Block Information [Вид > Информация о блоке] или через правую кнопку мыши. Это отображение зависит от того, было ли при настройке фильтра в закладке "Program Structure [Структура программы] выбрано представление "Parent/Child Structure [Структура в виде родительских и дочерних записей]" или представление "Tree Structure [Древовидная структура]".
Вотображении "Cross References [Перекрестные ссылки]" информация о блоках может включаться и выключаться с помощью команды меню View > Filter [Вид > Фильтр].
•Активизируйте триггерную кнопку "Block language and details [Язык блока и подробности]" в закладке "Cross References [Перекрестные ссылки]" диалогового окна "Filter [Фильтр]", чтобы отобразить информацию о блоках.
Информация о блоке варьируется в зависимости от языка, на котором был написан блок и отображается с использованием следующих сокращений.
Язык |
Сегмент |
Statement |
Instruction |
STL |
Nw |
Inst |
/ |
LAD |
Nw |
|
|
|
|
|
|
FBD |
Nw |
|
|
|
|
|
|
Nw и Inst указывают, в каком сегменте и в каком операторе используется адрес (список перекрестных ссылок) или вызывается блок (структура программы).
14-8 |
Программирование с помощью STEP 7 v5.3 |
A5E00261405-01 |
