Запуск и функционирование
5.1.8 Объект Папка с исходными файлами
Папка с исходными файлами содержит исходные программы в текстовом формате.

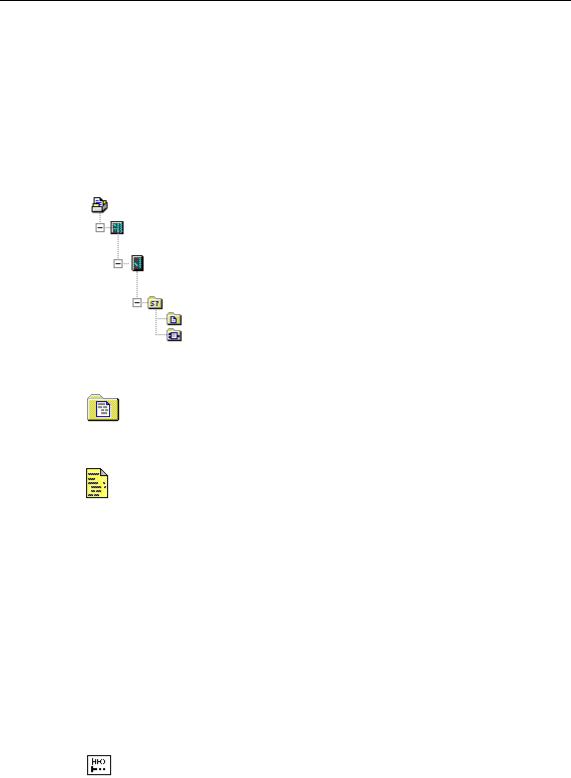

Положение в изображении проекта
Project |
|
|
• |
Объект Проект |
|
|
|
• |
Объект Станция |
||
|
Station |
|
|
||
|
|
|
• |
Объект Программируемый |
|
|
|
|
|
||
|
Progr. Module |
|
|
|
модуль |
|
|
|
• |
Объект Программа S7/M7 |
|
|
|
|
|
||
|
S7 Program |
|
|
• Объект Папка с исходными |
|
|
|
|
|
файлами |
|
|
Source Files |
|
|
• Объект Папка с блоками |
|
|
Blocks |
|
|
|
|
|
|
|
|
||
|
|
|
|
||
Символ |
Папка объекта |
|
Выборка важных функций |
||
|
Папка исходного |
• |
Основная информация о программировании в |
||
|
файла |
|
STL Исходных файлов |
||
|
|
• |
Экспорт исходных файлов |
||
|
|
• |
Импорт исходных файлов |
||
|
Исходный файл |
|
• |
Основная информация по |
|
|
(например, файл на |
|
|
программированию исходных |
|
|
языке STL) |
|
|
файлов на STL |
|
|
|
|
• Создание исходных файлов на STL |
||
|
|
|
• Вставка шаблонов блоков в |
||
|
|
|
|
исходные файлы на STL |
|
|
|
|
• Вставка исходного кода из |
||
|
|
|
|
существующих блоков в исходные |
|
|
|
|
|
файлы на STL |
|
|
|
|
• |
Проверка непротиворечивости в |
|
|
|
|
|
исходных файлах на STL |
|
|
|
|
• |
Компилирование исходных файлов |
|
|
|
|
|
на STL |
|
|
|
|
• Генерирование исходных файлов на |
||
|
|
|
|
STL из блоков |
|
|
|
|
• |
Экспорт исходных файлов |
|
|
|
|
• |
Импорт исходных файлов |
|
|
Шаблон сегмента |
Создание шаблонов сегментов |
|||
|
|
|
|
|
|
5-16 |
Programming with STEP 7 V5.3 |
A5E00261405-01 |
Запуск и функционирование
5.1.9 Программа S7/M7 без станции или CPU
Вы можете создавать программы, не имея заранее сконфигурированной станции SIMATIC. Это значит, что сначала Вы можете работать независимо от модулей и их настроек, которые Вы намерены программировать.
Создание программы S7/M7
1.Откройте соответствующий проект с помощью команды меню File > Open [Файл > Открыть] или активизируйте окно проекта.
2.Выберите проект в окне проекта представления offline.
3.Выберите одну из следующих команд меню в зависимости от того, для какого программируемого контроллера создается программа:
•Insert > Program > S7 Program [Вставка > Программа > Программа
S7], если ваша программа должна работать на устройстве SIMATIC S7.
•Insert > Program > M7 Program [Вставка > Программа > Программа М7], если ваша программа должна работать на устройстве SIMATIC
М7.
Программа S7/M7 добавляется и располагается в окне проекта непосредственно под проектом. Она содержит папку для блоков и пустую таблицу символов. Теперь Вы можете создавать и программировать блоки.
Назначение программы программируемому модулю
Если Вы вставляете программы, которые не зависят от конкретного модуля, Вы можете легко назначить их модулю позднее путем копирования или перемещения этих программ на символ модуля с использованием функции буксировки (drag and drop).
Добавление программы к библиотеке
Если программа должна использоваться для программируемого контроллера SIMATIC S7, и Вы хотите использовать ее многократно как "фонд программ", то Вы можете вставить ее в библиотеку. Однако при тестировании программы должны находиться непосредственно под проектом, так как это единственный способ установления связи с программируемым контроллером.
Доступ к программируемому контроллеру
Выберите представление проекта в режиме online. Вы можете выполнить настройку адресов в диалоговом окне, содержащем свойства программы.
Замечание
При удалении станций или программируемых модулей Вам будет задан вопрос, не хотите ли Вы удалить также содержащуюся внутри программу. Если Вы выберете отказ от удаления программы, то она будет присоединена непосредственно под проектом как программа без станции.
Programming with STEP 7 V5.3 |
5-17 |
A5E00261405-01 |
