10.5Редактирование команд LAD в разделе кодов

10.5.1Настройки для программирования в LAD

Установка формата LAD

Вы можете установить формат для создания программ в виде контактного плана. Выбираемый вами формат (А4 книжная ориентация/альбомная ориентация/максимальный размер) оказывает влияние на количество элементов контактного плана, которые могут быть отображены в одной цепи.

1.Выберите команду меню Options > Customize [Варианты > Настройка].

2.В появившемся диалоговом окне выберите закладку "LAD/FBD (или

LAD/FBD)".

2.Выберите требуемый формат из окна списка "Layout [Размещение]". Введите требуемый размер формата.

Настройки для печати

Если Вы хотите распечатать раздел кодов контактного плана, Вы должны установить подходящий размер страницы, прежде чем Вы начнете программировать раздел кодов.

Настройки в закладке "LAD/FBD

В закладке "LAD/FBD", куда Вы попадаете с помощью команды меню Options > Customize [Параметры > Настройка], Вы можете выполнять основные настройки, например, размещение и ширина поля адреса.

Error! Style not defined.

10.5.2Правила ввода элементов в LAD

Описание представления языка программирования в виде контактного плана Вы найдете в руководстве "LAD для S7-300/400 – Программирование блоков" или в оперативной помощи к контактному плану.

Сегмент контактного плана может состоять из ряда элементов, расположенных в нескольких ветвях. Все элементы и ветви должны быть соединены; левая шина не считается соединением(IEC 1131–3).

При программировании в контактном плане Вы должны соблюдать ряд руководящих указаний. Сообщения об ошибках проинформируют Вас о любых сделанных вами ошибках.

Закрытие сегмента LAD

Каждый сегмент контактного плана должен быть закрыт с помощью катушки или блока. Для закрытия сегмента не должны использоваться следующие элементы контактного плана:

•блоки сравнения

•катушки для промежуточных выводов _/(#)_/

•катушки для анализа положительного _/(P)_/ или отрицательного _/(N)_/ фронта

Размещение блоков

Начальной точкой ветви для подключения блока всегда должна быть левая шина. В ветви перед блоком могут находиться логические операции или другие блоки.

Размещение катушек (coils)

Катушки размещаются автоматически на правом конце сегмента, образуя конец ветви.

Исключения: Катушки для промежуточных выводов _/(#)_/ и для анализа положительного _/(P)_/ или отрицательного _/(N)_/ фронта не могут размещаться ни на левом, ни на правом краю ветви. Не разрешаются они и в параллельных ветвях.

Некоторые катушки требуют булевой логической операции, а некоторые катушки не должны иметь булевой логической операции.

Катушки, требующие булевой логики.

•выход _/( ), установка выхода _/(S), сброс выхода _/(R)

•промежуточный выход _/(#)_/, положительный фронт _/(P)_/, отрицательный фронт _/(N)_/

•все счетчики и таймеры

•переход по отрицанию _/(JMPN)

•включение главного управляющего реле _/(MCR<)

•сохранение VKE (RLO) в бите BR _/(SAVE)

•возврат _/(RET)

Error! Style not defined.

Катушки, не допускающие булевой логики:

•активизация главного управляющего реле _/(MCRA)

•деактивизация главного управляющего реле _/(MCRD)

•открытие блока данных _/(OPN)

•выключение главного управляющего реле _/(MCR>)

Все остальные катушки могут как иметь булеву логику, так и не иметь ее.

Следующие катушки не должны использоваться как параллельные выходы:

•переход по отрицанию _/(JMPN)

•переход _/(JMP)

•вызов из катушки _/(CALL)

•возврат _/(RET)

Деблокирующий вход/Деблокирующий выход

Деблокирующий вход "EN" и деблокирующий выход "ENO" блоков может быть подключен, но это не обязательно.

Удаление и замена

Если ветвь состоит только из одного элемента, то при удалении этого элемента удаляется и вся ветвь.

При удалении блока удаляются также все ветви, подключенные к булевым входам блока, за исключением главной ветви.

Режим замены может использоваться для простой замены элементов одного и того же типа.

Параллельные ветви

•Чертите параллельные ветви слева направо.

•Параллельные ветви открываются вниз и закрываются вверх.

•Параллельная ветвь всегда открывается после выделенного элемента контактного плана.

•Параллельная ветвь всегда закрывается после выделенного элемента контактного плана.

•Для удаления параллельной ветви удалите все элементы в этой ветви. Когда в ветви удаляется последний элемент, ветвь удаляется автоматически.

Константы

Двойные линии не могут назначаться константам (например. TRUE или FALSE). Вместо этого, используйте адреса типа данных BOOL.

Error! Style not defined.

10.5.3Недопустимые логические операции в контактном плане

Поток энергии справа налево

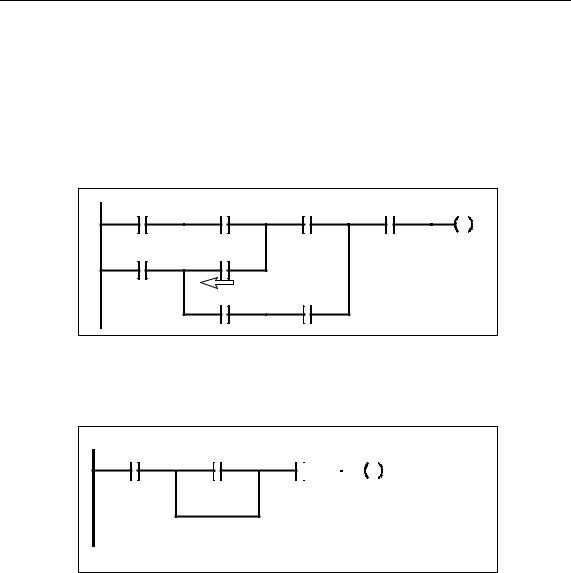

Нельзя создавать ветви, которые могут вызвать поток энергии в противоположном направлении. Пример показан на следующем рисунке: при нулевом состоянии сигнала на I 1.4 поток энергии через I 6.8 был бы направлен справа налево, что недопустимо.

Короткое замыкание

Не могут создаваться ветви, вызывающие короткое замыкание. Пример показан на следующем рисунке:

Недопустимое короткое замыкание!
