Определение символов
8.5Таблица символов для глобальных имен
8.5.1Таблица символов для глобальных имен
Глобальные символьные имена определяются в таблице символов.
Пустая таблица символов (объект ”Symbols [Символы]") создается автоматически при создании папки S7 program [Программа S7] или M7 program [Программа M7].
Область действия
Таблица символов действительна только для модуля, с которым связана программа. Если Вы хотите использовать одни и те же символьные имена в нескольких различных CPU, то Вы сами должны обеспечить совпадение записей в различных таблицах символов (например, копированием таблицы).
8-8 |
Программирование с помощью STEP 7 v5.3 |
A5E00261405-01 |
Определение символов
8.5.2Структура и компоненты таблицы символов

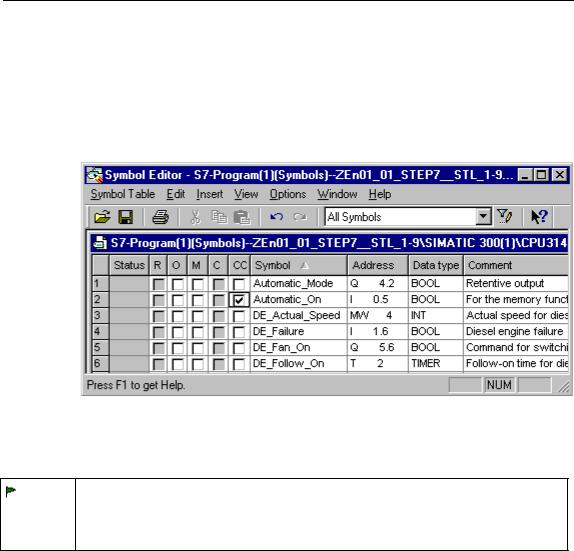

Структура таблицы символов
Последовательность
В графе для "Специальные свойства объекта" есть скрытые символы (команды меню View > Columns O, M, C, R, CC не выбрана), эти символы появляются в последовательности, если она относится по крайней мере к одному из "Специальных свойств объекта".
Программирование с помощью STEP 7 v5.3 |
8-9 |
A5E00261405-01 |
Определение символов
Графа "Состояние"
Символьное имя или адрес идентичны введенным в символьную таблицу.
Символ еще неполный (пропущено символьное имя или адрес).
Столбцы R/O/M/C/CC
Столбцы R/O/M/CC показывают, были ли символьному имени назначены специальные свойства:
•R (управление) означает, что описание ошибок для процесса диагностики было создано для символов с помощью дополнительного пакета S7PDIAG (V5).
•O означает, что символ может управляться и наблюдаться с помощью
WinCC.
•M означает, что этому символу было назначенное относящееся к нему сообщение (SCAN).
•C означает, что символу назначены коммуникационные свойства.
•CC означает, что символы могут управляться быстро и напрямую в программном редакторе ('Control at Contact').
Нажмите в диалоговом окне – доступно или нет это "специальное свойство объекта ". Вы можете также редактировать "специальные свойства объекта"
через команду меню Edit > Special Object Properties.
Символьное имя (Symbol)
Символьное имя не должно быть длиннее 24 символов. Таблица символов может содержать не более 16380 символьных имен.
В таблице символов Вы не можете назначать символьные имена для адресов в блоках данных (DBD, DBW, DBB, DBX). Их имена назначаются в описании блоков данных.
Для организационных блоков (ОВ) и некоторых системных функциональных блоков (SFB) и системных функций (SFC) уже существуют предварительно определенные записи для таблицы символов, которые Вы можете импортировать при редактировании таблицы символов для своей программы S7. Файл импорта хранится в каталоге STEP 7 под
...\S7data\Symbol\Symbol.sdf.
"Адрес (Address)
Адрес – это аббревиатура для определенной области памяти и положения в ней.
Пример: Вход I 12.1
Синтаксис адреса контролируется при его вводе. Проверяется также, может ли адрес быть назначен указанному типу данных.
"Тип данных (Data Type)
Вы имеете возможность выбора из ряда типов данных, доступных в STEP 7. Поле типов данных уже содержит тип данных по умолчанию, который Вы можете изменить, если это необходимо. Если сделанное вами изменение
8-10 |
Программирование с помощью STEP 7 v5.3 |
A5E00261405-01 |
Определение символов
непригодно для данного адреса и его синтаксис неверен, то при выходе из поля появляется сообщение об ошибке.
Комментарий (Comment)
Всем символьным именам могут быть назначены комментарии. Комбинирование кратких символьных имен и более подробных комментариев делает создание программы более эффективным, документацию вашей программы более полной. Комментарий может иметь длину до 80 символов.
Преобразование в переменные языка С
Вы можете выбрать символьные имена в таблице символов для программы М7 и, используя дополнительный пакет программ ProC/C++, преобразовать их в соответствующие переменные языка С.
