Определение символов
8.4Установка адресных приоритетов (Символьный/Абсолютный)
Приоритеты адресов помогают Вам адаптировать программный код так, как Вы видите, когда выполняете изменения в символьной таблице, изменяя названия параметров блоков данных или блоков функций или когда меняете UDT, относящееся к именам или изменениям множества экземпляров.
Когда выполняются изменения в следующих ситуациях, убедитесь, что приоритеты установлены правильно и с определенными целями. В порядке, определенном приоритетом адреса, любые изменения должны быть завершены перед тем, как Вы начнете изменять тип приоритета.

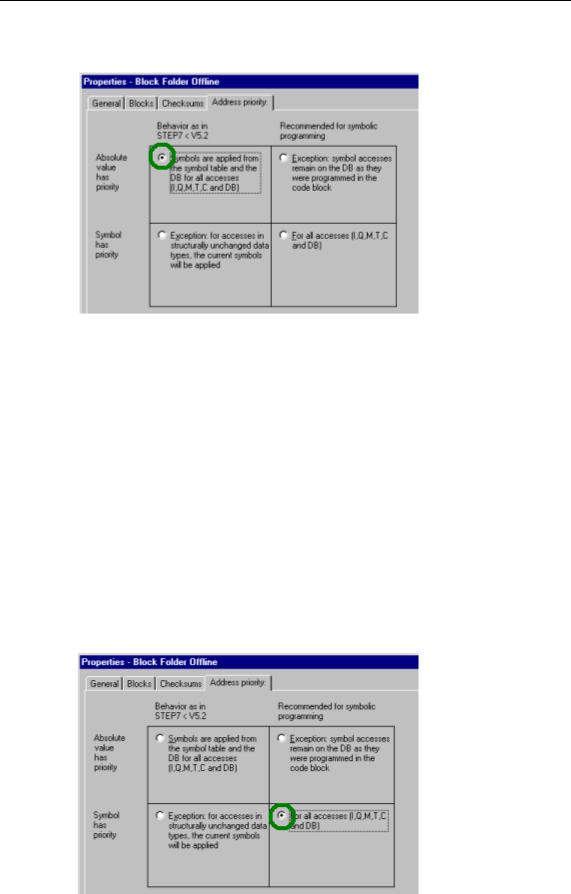

Для того чтобы установить адресный приоритет, войдите в SIMATIC Manager и выберите папку блока и затем выберите команду меню Edit > Object Properties [Редактировать > Свойства объекта]. В графе "Адресный приоритет", Вы можете изменить установки, так, как Вы считаете.
Выполните оптимальные установки в адресном приоритете:
•Изменение индивидуальных имен
•Переключение имен или назначения
•Новые символы, переменные, параметры или компоненты
Замечание
Пожалуйста, вспомните, что абсолютный номер блока является определяющим фактором, когда выполняется вызов блока ("Вызов FC" или "Вызов FB, DB") для логического блока – даже когда установлен приоритет символьных адресов!
Исправление индивидуальных имен
Примеры:
В символьной таблице или редакторе программы /блока можно исправить орфографические ошибки. Это применимо для всех имен в символьной таблице, для всех имен параметров, переменных или компонентов, которые могут изменяться с помощью редактора программ /блока.
Программирование с помощью STEP 7 v5.3 |
8-5 |
A5E00261405-01 |
Определение символов

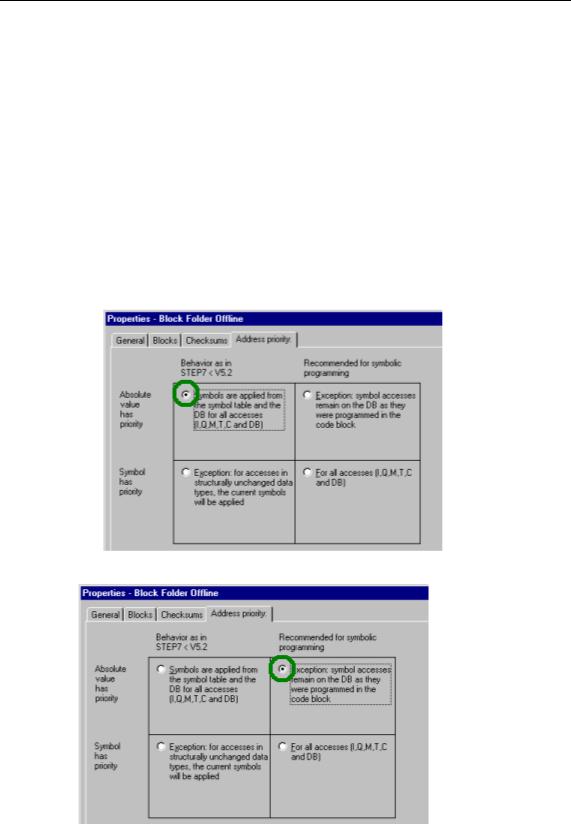

Установка адресного приоритета:
Изменения треков:
В SIMATIC Manager, выберите папку блока и затем команду меню Edit > Check Block Consistency. Функция "Проверить содержимое блока' выполняет изменения, необходимые для индивидуальных блоков.
Переключение имен или назначения
Примеры:
•Имена существующих назначений в символьной таблице переключаются.
•Существующим назначениям в символьной таблице назначаются новые адреса.
•Имена переменных, параметров или компонент переключаются в редакторе программы /блока.
Установка адресного приоритета:
8-6 |
Программирование с помощью STEP 7 v5.3 |
A5E00261405-01 |
Определение символов
Изменение трека:
В SIMATIC Manager, выберите папку блока и затем команду меню Edit > Check Block Consistency. Функция "Проверить содержимое блока' выполняет изменения, необходимые для индивидуальных блоков.
Новые символы, переменные, параметры или компоненты
Примеры:
•Вы создаете новые символы для адресов, используемых программой.
•Вы добавляете новые переменные или параметры блокам данных, UDT или блоков функций.
Установка адресного приоритета:
•Для изменений в символьной таблице.
•Для изменений в редакторе программы/блока.
Трассировка изменений:
В SIMATIC Manager, выберите папку блока и затем команду меню Edit > Check Block Consistency. Функция «Проверить содержимое блока» выполняет изменения, необходимые для отдельных блоков.
Программирование с помощью STEP 7 v5.3 |
8-7 |
A5E00261405-01 |
