Редактирование проекта при помощи различных версий STEP 7

PC Configurations of STEP 7 V5.0 Projects

Если Вы хотите редактировать конфигурацию станции SIMATIC PC с помощью STEP 7 V5.0, Service Pack 3, то для того чтобы иметь возможность новые компоненты, которые поддерживаются только в Service Pack 3 или более поздних версиях, Вы должны конвертировать станцию,

1.В SIMATIC Manager, выделите станцию SIMATIC PC, и после этого выберите команду меню Edit > Object properties.

2.На закладке "Functions" диалога свойств, кликните на кнопку “Expand". После этого станция SIMATIC PC будет конвертирована. Теперь ее можно редактировать только с помощью STEP 7 V5.0, Service Pack 3 или более поздних версий.

7.5Отображение модулей, сконфигурированных с помощью поздних версий STEP 7 или Дополнительных пакетов

Вслучае STEP 7 V5.1 Service Pack 3, отображаются все модули, даже те которые были сконфигурированы с помощью более поздних версий STEP 7. Модули, сконфигурированные с помощью дополнительных программных пакетов, так же отображаются, даже если необходимый пакет не установлен на программируемом устройстве (PG), которое используется для открывания данного проекта.

Впредыдущих версиях STEP 7 такие модули и их подчиненные объекты не отображались. В текущей версии эти объекты отображаются, и их даже можно изменить в некоторых пределах. Например, Вы можете использовать эти функции для того чтобы изменять пользовательские программы, даже если проект был создан с использованием более новой версии STEP 7, и модули (такие как CPU) не могут быть сконфигурированы с помощью текущей более ранней версии STEP 7 потому, что у этого модуля есть новые свойства и параметры.

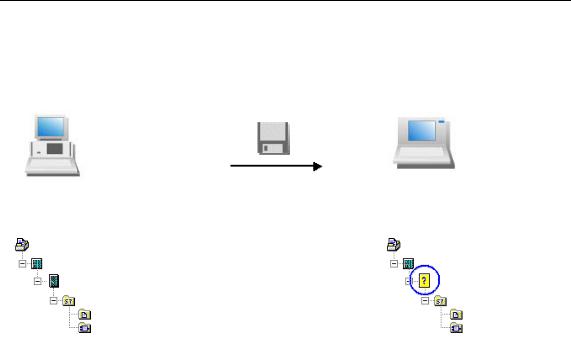

Модули "неизвестные" STEP 7 отображаются как модуль-представитель со следующей иконкой:

Если Вы откроете проект с помощью соответствующей версии STEP 7 или с помощью совместимого дополнительного программного пакета, все модули будут отображены стандартным образом, и при редактировании не возникнет никаких ограничений.

Редактирование проекта при помощи различных версий STEP 7

Работа с представляющими модулями в SIMATIC Manager

Представляющий модуль отображается на уровень ниже станции. Все подчиненные объекты на этом уровне, такие как пользовательские программы, системные данные и таблицы соединений отображаются и могут быть выгружены из SIMATIC Manager.

Кроме того, Вы можете открывать, редактировать, компилировать и загружать пользовательские программы (так же как и их блоки).

Тем не менее, на проект с представляющими модулями распространяются следующие ограничения:

•Вы не можете копировать станции содержащие представляющие модули.

•Опция "with reorganization" команды меню "Save project as...” не может быть применена в полной мере.

Представляющий модуль, все его ссылки и подчиненные объекты будут утеряны в скопированном или реорганизованном проекте (например, пользовательская программа).

Работа с представляющими модулями при конфигурировании оборудования

Представляющий модуль отображается в том же сегменте, в котором он был сконфигурирован.

Вы можете открыть этот модуль, но Вы не можете менять его параметры или загружать данные в него. Доступ к свойствам модуля имеют только те, кто указан в закладке "Representative". Конфигурация станции не может быть изменена (даже путем добавления новых модулей).

Процедуры диагностики оборудования (такие как открытие активной станции) так же возможны (с некоторыми ограничениями: новые опции диагностики и тексты не распознаются).

Редактирование проекта при помощи различных версий STEP 7

Работа с представляющими модулями при конфигурировании сети

Представляющий модуль так же отображается в NetPro. В этом случае, имя модуля в станции отображается в виде вопросительного знака.

В NetPro представляющий модуль может быть открыт только в защищенном от записи режиме.

Если Вы открыли проект в режиме защиты от записи, то Вы можете просматривать и распечатывать конфигурацию сети. Вы так же можете получить информацию о состоянии соединения, по крайней мере те параметры, которые поддерживаются используемой версией STEP 7.

В общем, Вы не можете вносить никаких изменений, сохранять компилировать или выгружать их.

Последующая установка модулей

Если модуль относится к поздней версии STEP 7, и для него доступно обновление, Вы можете заменить экземплярный блок на "реальный". При открытии станции Вы получите информацию о необходимых обновлениях или дополнительных программных пакетах, после чего Вы можете установить их с помощью диалога. В качестве альтернативы, Вы можете установить эти модули выбрав команду меню Options > Install HW Updates [Возможности >

Установить обновление HW].
