6 Сборка и редактирование проекта

6.1Структура проекта

Проекты используются для хранения программ и данных, которые создаются при сборке решения для автоматизации. Данные, собранные в проекте, включают в себя:

•Данные о конфигурации структуры оборудования и параметры модулей,

•Конфигурационные данные для сообщения через сеть, и

•Программы для программируемых модулей

Основной задачей при создании проекта является подготовка этих данных для программирования.

Данные хранятся в проекте в форме объектов. Объекты в проекте организованы в древовидную структуру (иерархия проекта). Отображение иерархии в окне проекта аналогично Windows Explorer. Изменяется только вид иконок объектов.

Верхняя часть иерархии проекта имеет следующую структуру:

1.1-й Уровень: Проект

2.2-й уровень: Подсети, станции или программы S7/M7

3.3-й Уровень: зависит от объектов на Уровне 2.

Окно проекта

Окно проекта разделено на две половины. Левая половина показывает дерево проекта. Правая половина показывает объекты, которые содержатся в объекте, открытом в левой половине, в выбранном типе отображения (большие иконки, маленькие иконки, список или детали).

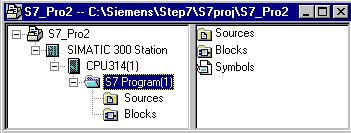

В левой половине окна кликните по квадратику со значком плюса, чтобы отобразить полное дерево проекта. Получившая структура будет выглядеть примерно так, как изображено на следующем рисунке.
