4.2.4.6Стартовые организационные блоки (OB100 / OB101 / OB102)
Типы запуска
Имеется три различных типа запуска:
•горячий рестарт (отсутствует в S7-300 и S7-400H)
•теплый рестарт
•холодный рестарт
В следующей таблице показано, какие ОВ вызывает операционная система при каждом типе запуска:
Тип запуска |
Соответствующий ОВ |
Горячий рестарт |
OB101 |
Теплый рестарт |
OB100 |
Холодный рестарт |
OB102 |
Стартовые события для ОВ запуска
CPU выполняет запуск после следующих событий:
•после включения питания
•после перевода переключателя режимов из STOP в RUN/RUN-P
•после запроса от коммуникационной функции
•после синхронизации в мультипроцессорном режиме
•в H-системе после установления связи (только на резервном CPU)
В зависимости от стартового события, используемого CPU, и его установленных параметров вызывается соответствующий ОВ запуска
(ОВ100, ОВ101 или ОВ102).
Программа запуска
Вы можете указать условия для запуска своего CPU (инициализирующие значения для RUN, пусковые значения для модулей ввода/вывода) путем записи своей программы запуска в организационный блок ОВ100 для теплого рестарта, ОВ101 для горячего рестарта или ОВ102 для холодного рестарта.
Нет ограничений по длине и времени выполнения программы запуска, так как контроль цикла еще не активен. В стартовой программе невозможно исполнение под управлением времени или под управлением прерываний. Во время запуска все цифровые выходы имеют сигнальное состояние 0.
4-32 |
Programming with STEP 7 V5.3 |
A5E00261405-01 |
Основы проектирования структуры программы
Тип запуска после ручного рестарта
На CPU S7-300 возможен только ручной теплый или холодный рестарт
(только CPU 318-2).
На некоторых CPU S7-400 Вы можете вручную выполнять запуск с помощью переключателя режимов и переключателя типа запуска (CRST/WRST), если это разрешено при назначении параметров, которое Вы выполнили с помощью STEP 7. Ручной теплый запуск возможен без специального назначения параметров.
Тип запуска после автоматического рестарта
На CPU S7-300 после включения питания возможен только теплый рестарт.
На CPU S7-400 Вы можете указать, ведет ли автоматический запуск после включения питания к теплому или к горячему рестарту.
Очистка образа процесса
Когда перезапускается CPU S7-400, исполняется оставшаяся часть цикла, а таблица образа процесса на выходах по умолчанию очищается. Вы можете предотвратить очистку образа процесса, если хотите, чтобы программа пользователя продолжала работать со старыми значениями после перезапуска.
Контроль существования и типа модулей
При установке параметров Вы можете решить, будут ли проверяться перед запуском модули в конфигурационной таблице, чтобы убедиться, что они существуют и что тип модуля совпадает с заданным.
Если контроль модулей активизирован, то CPU не запустится при обнаружении расхождений между конфигурационной таблицей и фактической конфигурацией.
Времена контроля
Чтобы убедиться, что программируемый контроллер запускается без ошибок, Вы можете выбрать следующие времена контроля:
•максимально допустимое время для передачи параметров модулям
•максимально допустимое время для того, чтобы модули могли сообщить о своей готовности к работе после включения питания
•на CPU S7-400 максимальное время прерывания, после которого разрешен горячий рестарт.
Как только времена контроля истекают, CPU или переходит в STOP, или возможен только теплый рестарт.
4.2.4.7Фоновый организационный блок (OB90)
Если Вы определили минимальное время цикла с помощью STEP 7, и это время больше, чем время текущего цикла, то у CPU в конце циклической программы еще есть время для работы. Это время используется для исполнения фонового ОВ. Если в вашем CPU ОВ 90 не существует, то CPU ждет, пока не истечет указанное минимальное время цикла. Следовательно,
Programming with STEP 7 V5.3 |
4-33 |
A5E00261405-01 |
Основы проектирования структуры программы
Вы можете использовать ОВ90 для процессов, в которых время не является критическим для работы, и, таким образом, избежать потерь времени на ожидание.
Приоритет фонового ОВ
Фоновый ОВ относится к классу приоритета 29, что соответствует приоритету 0,29. Таким образом, этот ОВ имеет самый низкий приоритет. Его класс приоритета не может быть изменен при назначении параметров.

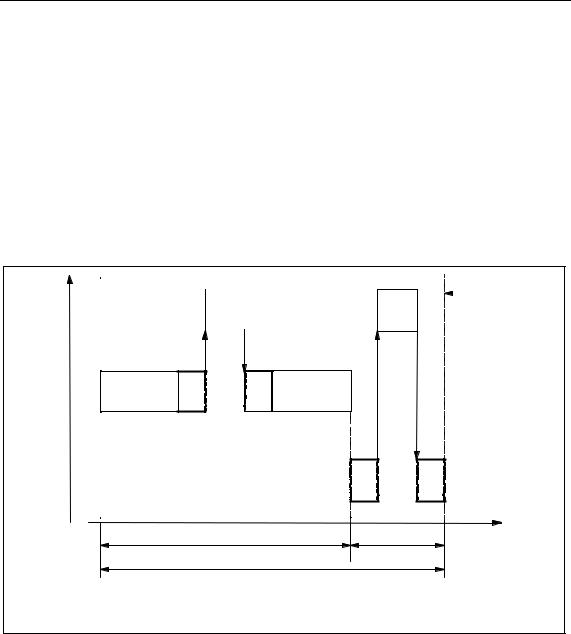

На следующем рисунке показан пример обработки фонового цикла, свободного цикла и ОВ10 (в CPU как 10/98).
Приоритет |
|
|
|
|
OB10 |
|
Следующий цикл |
|
|
|
OB10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обновление та- |
|
Обновление та- |
|
блицы образа |
OB1 |
OB1 |
блицы образа |
Iпроцесса на |
Iпроцесса на |
||
входах |
|
|
выходах |
OB90 |
OB90 |
|
t |
TC |
Tожид |
Tmin |
|
TС = текущее время цикла, требуемое для главного программного цикла
Tmin = минимальное время цикла определенное с помощью STEP 7
Tожид = время, имеющееся в распоряжении до запуска следующего цикла
Программирование ОВ90
Время работы ОВ90 не контролируется операционной системой CPU, так что Вы можете программировать в ОВ90 циклы любой длины. Обеспечьте непротиворечивость данных, используемых вами в фоновой программе, принимая во внимание следующее:
•события сброса OB90 (см. справочное руководство "Системное программное обеспечение для S7-300 и S7-400, Системные и стандартные функции")
•обновление образа процесса асинхронно по отношению к OB90.
4-34 |
Programming with STEP 7 V5.3 |
A5E00261405-01 |
Основы проектирования структуры программы
4.2.4.8Организационные блоки обработки ошибок (OB70 − OB87 / OB121 − OB122)
Типы ошибок
Ошибки, которые могут быть обнаружены CPU S7 и на которые Вы можете реагировать с помощью организационных блоков, можно разделить на две основные категории:
•Синхронные ошибки: эти ошибки могут быть поставлены в соответствие конкретной части программы пользователя. Эта ошибка происходит во время выполнения конкретной команды. Если соответствующий ОВ синхронных ошибок не загружен, то CPU при возникновении ошибки переходит в STOP.
•Асинхронные ошибки: эти ошибки не могут быть непосредственно поставлены в соответствие исполняемой программе пользователя. Это ошибки класса приоритета, неисправности программируемого логического контроллера (например, дефектный модуль) или ошибки резервирования. Если соответствующий ОВ асинхронных ошибок не загружен, то CPU при возникновении ошибки переходит в STOP (исключения: OB70, OB72, OB81).
|
На следующем рисунке показаны типы ошибок, которые могут возникнуть, |
||
|
