Отчет по Электронике, Лабораторная работа 2, Вариант 6

Выполнили:

ИССЛЕДОВАНИЕ МЕТАЛЛО-ПОЛУПРОВОДНИКОВЫХ ПЕРЕХОДОВ

Цель работы

Исследование металло-полупроводниковых переходов при различных сочетаний металла и полупроводника. При этом определяются следующие характеристики и параметры:

– тип контакта (омический или Шотки);

– сопротивление омического контакта.

Для контакта Шотки при U = 0 определяются:

– контактная разность потенциалов;

– толщина;

– тепловой ток;

– барьерная емкость.

Ход работы:

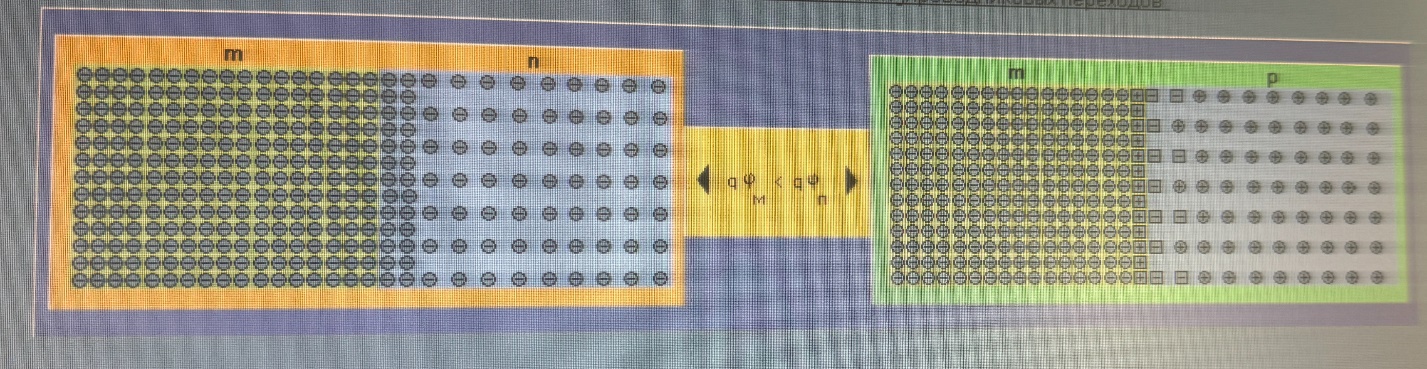

Рисунок двух вариантов m-n переходов

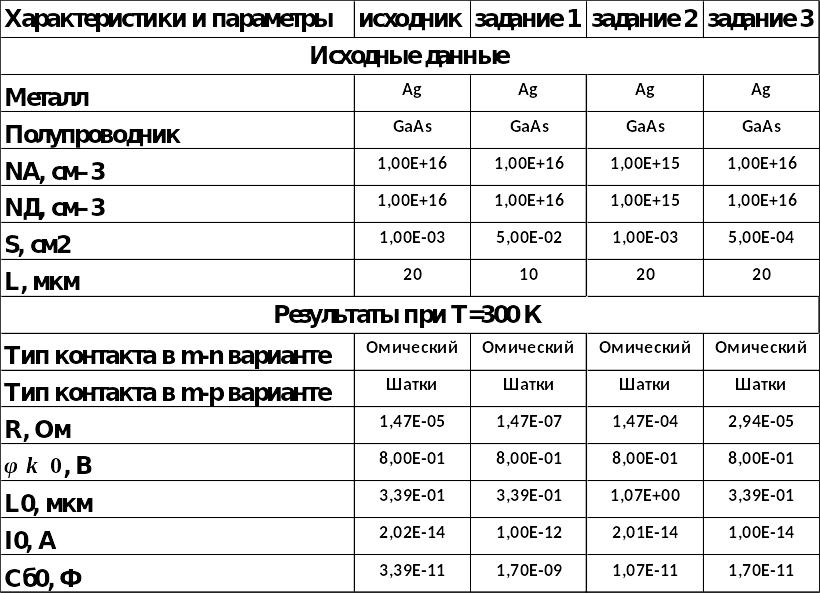

Таблица с результатами проведенных исследований:

Вывод 1:

Увеличим площадь перехода S с до , уменьшим L с 20 до 10 и в соответствии с формулой сопротивление омического контакта уменьшится.

Вывод 2:

Уменьшим концентрацию примеси с до в следствии чего толщина перехода увеличилась в соответствии с формулой .

Вывод 3:

Чтобы барьерная емкость уменьшилась, уменьшим площадь перехода S с до в соответствии с формулой .
