.pdfМинистерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ» (ТУСУР)
Кафедра комплексной информационной безопасности электронновычислительных систем (КИБЭВС)
КОНТРОЛЬ И ДИАГНОСТИКА СОСТОЯНИЯ АППАРАТНОГО ОБЕСПЕЧЕНИЯ
Отчет по практической работе №3 по дисциплине «ОЭВМиВС»
Студент гр. 723-1
______ Е.М. Лысенко
28.10.2023
Принял
Преподаватель кафедры КИБЭВС
______ О.В. Пехов
28.10.2023
Томск 2023
Введение
Цель работы:
Изучение основных методик мониторинга и диагностики состояния аппаратного обеспечения системы. Получение диагностической информации о текущем состоянии различных компонентов системы с применением специализированных программ.
2
1 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Как правило, проблемы, которые чаще всего возникают с жестким диском и которые поддаются решению, это проблемы, связанные с кластерами. В ходе эксплуатации по разным причинам кластеры жесткого диска могут становиться нечитабельными. Решение этой проблемы лежит в двух плоскостях. Первая, это блокирование «битых» кластеров. Это очень простой и действенный метод. Единственная проблема этого метода, объем жесткого диска уменьшается с каждым блокированным кластером. Вторая, это метод восстановления сбойных кластеров перемагничиванием.
Для перечисленных задач, связанных с диагностикой состояния АО можно использовать следующее программное обеспечение:
•CPU-Z;
•GPU-Z;
•HwiNFO;
•SpeedFan;
•Hmonitor;
•Victoria;
•HDDScan;
•R.tester;
•MHDD;
•CrystalDiskInfo.
При проведении диагностики воспользуемся «CPU-Z», «GPU-Z», «HwiNFO»,
«CystalDiskInfo».
2ДИАГНОСТИКА
2.1CPU-Z
CPU-Z — это прикладная программа-утилита для отображения технической информации о ПК. Она определяет технические характеристики
3
центрального процессора, материнской платы и BIOS, оперативной памяти, видеокарты, кроме жёсткого диска (рисунок 2.1).

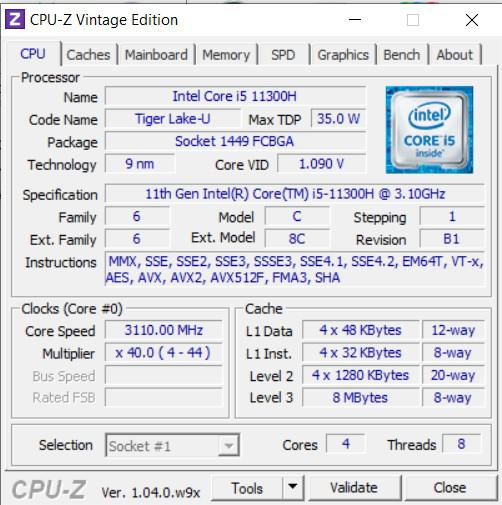

Рисунок 2.1 – Информация о компьютере
На вкладке CPU было определено:
•Модель процессора: Intel Core i5 11300H;
•Технологический процесс: 9нм;
•Структура и размер КЭШ-памяти процессора: L1D, L1I, L2, L3; 8 МБ;
На вкладке Mainboard было определено:
• Модель чипсета: Tiger Lake-U/Y PCH.
На вкладке Memory было определено:
4
•Тип установленных модулей ОЗУ: DDR4
•Общий объём установленного ОЗУ: 8 Гб
•Используемый режим канальной работы памяти: Single.
2.2 GPU-Z
GPU-Z — прикладная программа для отображения технической информации о видеоадаптере. Программа отображает производителя и название видеоадаптера, тип видеопроцессора и его характеристики, размер и тип видеопамяти, дату и версию видеобиос, дату и версию видеодрайвера, а также показывает поддерживаемые видеопроцессором графические технологии и стандарты. Может дополнительно определить температуру и частоту ядра, частоту видеопамяти и скорость вращения кулера и провести онлайн сравнение устройства с другими аналогичными продуктами (рисунок 2.2, 2.3).
5

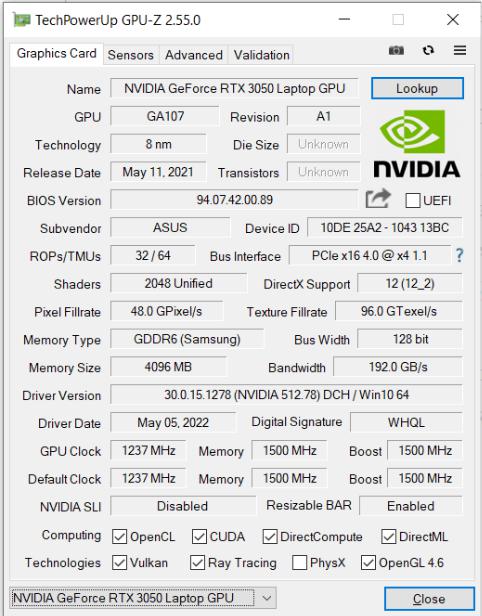

Рисунок 2.2 — Информация о видеокарте
На вкладке Graphics Card было определено:
•модель установленной видеокарты: NVIDIA GeForce RTX 3050 Laptop;
•ширина шины: 128 bit;
•частота работы GPU: 1237MHz;
•частота работы памяти: 1500MHz;
6
•тип графической памяти: GDDR6;
•объём установленной памяти: 4096МБ.

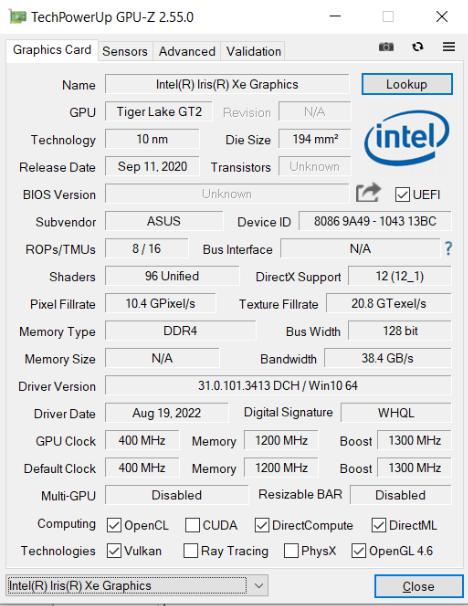

Рисунок 2.3 — Информация о видеокарте
На вкладке Graphics Card было определено:
•модель установленной видеокарты: Intel(R) Iris(R) Xe Graphics;
•ширина шины: 128 bit;
•частота работы GPU: 400MHz;
7
•частота работы памяти: 1200MHz;
•тип графической памяти: DDR4;
•объём установленной памяти: 3,8ГБ.
2.3 HwiNFO
HWiNFO – утилита, предоставляющая пользователю всю информацию об аппаратной части компьютера и характеристиках входящих в него компонентов. Утилита имеет постоянно пополняемый, большой список компонентов ПК и может генерировать отчеты в удобном для прочтения виде (рисунок 2.4).
Рисунок 2.4 — Сведения о системе
Вокне System Summary было определено:
•модель процессора: Intel Core i5 11300H;
•технологический процесс: 9нм;
•структура и размер КЭШ-памяти процессора: L1D, L1I, L2, L3; 8 МБ;
8
•тип установленных модулей ОЗУ: DDR4
•общий объём установленного ОЗУ: 8 Гб
•используемый режим канальной работы памяти: Одноканальный.
Всравнении с показателями представленными в CPU-Z и GPU-Z все параметры одинаковы. Следовательно, все программы показывают достоверную информацию о состоянии АО компьютера.
Было произведено снятие минимального и максимального значений напряжения за полчаса использования ПК (рисунок 2.5-2.6).

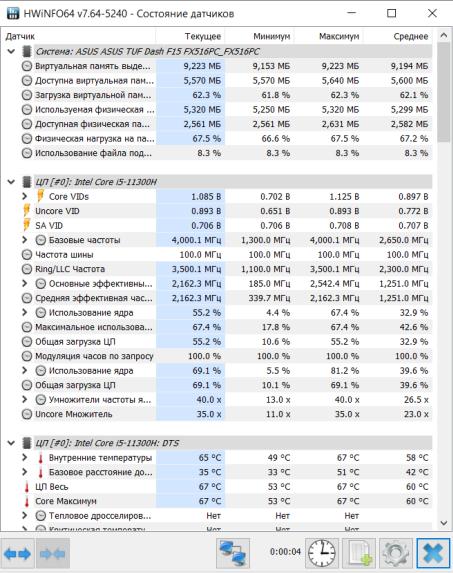

Рисунок 2.5 — Значение в начале измерения
9
Рисунок 2.6 — Результаты через 16 минут
В результате проведения мини-исследования было замечено, что все показатели изменились на ничтожно малые цифры.
2.4 Crystal DiskInfo
Crystal Disk Info — бесплатная утилита с открытым исходным кодом. Предназначена для диагностики работы жёстких дисков и твердотельных
10
