2.3 Порядок выполнения лабораторной работы

А. Собрать схему, как на рисунке 3.

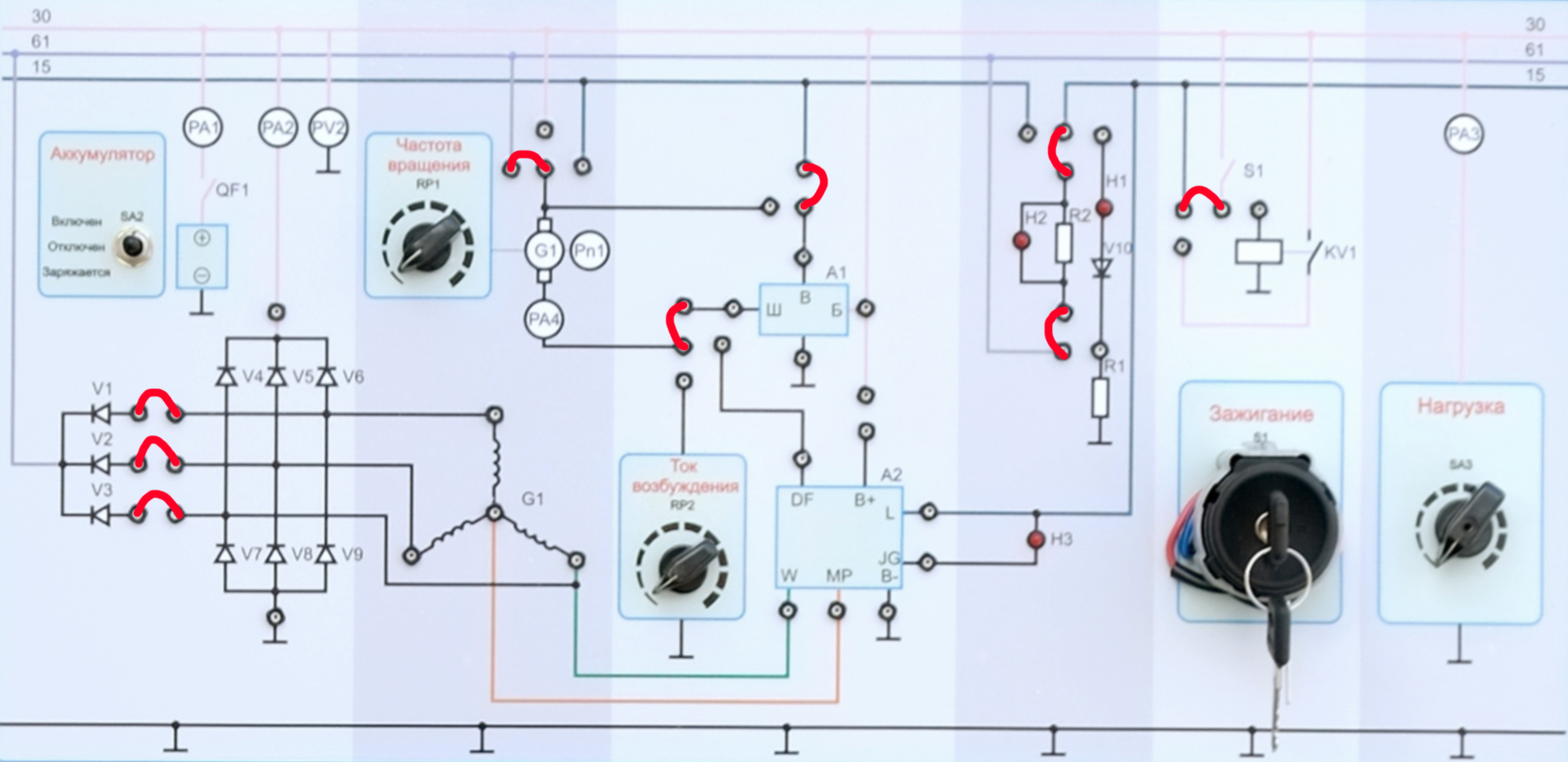

Рисунок 3 – Схема подключения гибридного регулятора напряжения

2.3.1. Убедиться, что регулятор частоты вращения находится в крайнем левом положении и выключатель зажигания находятся в положении «0». Тумблер SA1 блока ввода неисправностей должен быть в нижнем положении.

2.3.2. Перевести автоматический выключатель «Сеть» в верхнее положение;

2.3.3. Тумблер SA2 перевести в положение «Включен»;

2.3.4. Перевести ключ зажигания в положение «1».

2.3.5. Регулятор частоты вращения RP1 перевести в среднее положение;

2.3.6. Следить за изменениями тока и напряжения по амперметрам PA1,PA4 и вольтметру PV2;

2.3.7. Плавно увеличивать обороты двигателя, следя за ростом напряжения и тока.

2.3.8. Отметить обороты двигателя при которых рост напряжения прекратится, а ток возбуждения снизится.

2.3.9. Снять значения тока возбуждения и оборотов двигателя для напряжений заданных в таблице 1:

Таблица 1 – Значения тока возбуждения и оборотов двигателя.

Uген., В	12,0	12,5	13,0	13,5	14,0	14,5	15,0
N дв., об/мин
Iвозб.,А

2.3.10. Плавно снизить обороты генератора регулятором частоты вращения до полной остановки электродвигателя

2.3.11. Выключить питание стенда переводом автоматического выключателя «СЕТЬ» в нижнее положение.

Б. Собрать схему, как на рисунке 4.

Рисунок 4 – Схема подключения регулятора напряжения

2.3.1. Убедиться, что регулятор частоты вращения находится в крайнем левом положении и выключатель зажигания находятся в положении «0». Тумблер SA1 блока ввода неисправностей должен быть в нижнем положении.

2.3.2. Перевести автоматический выключатель «Сеть» в верхнее положение;

2.3.3. Тумблер SA2 перевести в положение «Включен»;

2.3.4. Перевести ключ зажигания в положение «1».

2.3.5. Регулятор частоты вращения RP1 перевести в среднее положение;

2.3.6. Изменять значение тока возбуждения и следить за их изменениями по амперметрам PA1,PA4;

2.3.7. Отметить значения тока возбуждения и оборотов двигателя, при которых генератор перейдет в режим самовозбуждения;

2.3.8. Снять значение тока возбуждения(PA4) при работе генератора в режиме самовозбуждения.

2.3.9. Плавно увеличивать обороты двигателя, следя за ростом напряжения и тока возбуждения.

2.3.10. Отметить обороты двигателя при которых рост напряжения прекратится, а ток возбуждения снизится.

2.3.11. Снять значения тока возбуждения и оборотов двигателя для напряжений заданных в таблице 2:

Таблица 2 – Значения тока возбуждения и оборотов двигателя.

Uген., В	12,0	12,5	13,0	13,5	14,0	14,5	15,0
N дв., об/мин
Iвозб.,А

2.3.12. Плавно снизить обороты генератора регулятором частоты вращения до полной остановки электродвигателя

2.3.13. Выключить питание стенда переводом автоматического выключателя «СЕТЬ» в нижнее положение.

В. Собрать схему, как на рисунке 5.

Рисунок 5 – Схема подключения регулятора напряжения

2.3.1. Убедиться, что регулятор частоты вращения находится в крайнем левом положении и выключатель зажигания находятся в положении «0». Тумблер SA1 блока ввода неисправностей должен быть в нижнем положении.

2.3.2. Перевести автоматический выключатель «Сеть» в верхнее положение;

2.3.3. Тумблер SA2 перевести в положение «Включен»;

2.3.4. Перевести ключ зажигания в положение «1».

2.3.5. Регулятор частоты вращения RP1 перевести в среднее положение;

2.3.6.Изменять значение тока возбуждения и следить за его изменениями по амперметрам PA1,PA4;

2.3.7. Отметить значения тока возбуждения и оборотов двигателя, при которых генератор перейдет в режим самовозбуждения;

2.3.8. Снять значение тока возбуждения(PA4) при работе генератора в режиме самовозбуждения.

2.3.9. Плавно увеличивать обороты двигателя следя за ростом напряжения и тока возбуждения.

2.3.10. Отметить обороты двигателя при которых рост напряжения прекратиться, а ток возбуждения снизиться.

2.3.11. Снять значения тока возбуждения и оборотов двигателя для напряжений заданных в таблице 3:

Таблица 3 – Значения тока возбуждения и оборотов двигателя.

Uген., В	12,0	12,5	13,0	13,5	14,0	14,5	15,0
N дв., об/мин
Iвозб.,А

2.3.12. Плавно снизить обороты генератора регулятором частоты вращения до полной остановки электродвигателя

2.3.13. Выключить питание стенда переводом автоматического выключателя «СЕТЬ» в нижнее положение.

2.4. Контрольные вопросы

2.4.1. Объяснить основные отличия различных схем включения?

2.4.2.Какую роль играет регулятор напряжения в системе электроснабжения?

3. Лабораторная работа №2. Исследование генератора. Снятие характеристик

3.1 Цель работы

- снятие скоростной регулировочной характеристики генератора автомобиля;

- снятие внешней характеристики генератора.

3.2 Краткие теоретические сведения

Внешняя характеристика, т. е. зависимость напряжения генератора от тока Iг при n=const, может определяться при самовозбуждении и независимом возбуждении.

Снижение напряжения при увеличении нагрузки происходит из-за падения напряжения в активном и индуктивном сопротивлениях обмоток статора, размагничивающего действия реакции якоря, уменьшающей магнитный поток в воздушном зазоре. Из семейства внешних характеристик определяется максимальный ток, который обеспечивается при заданном или регулируемом значении напряжения.

Нагрузочная характеристика генератора определяет зависимость напряжения на его зажимах от тока возбуждения при неизменных величинах активной нагрузки генератора и его скорости.
