2.3.2 Уровень
Уровни в колоннах не должны превышать 80% их емкости и не быть меньшим, чем 20% их емкости (высота емкости 25 м). Эти цифры приняты, исходя из того, чтобы колонны не были переполнены или вовсе опустошены, т.к. это приведет к срыву технологических потоков. Для измерения уровня используется волноводный микроимпульсный радарный уровнемер Levelflex M FMP45 с диапазоном измерения до 35 м (рисунок 2.2).
Прибор определён для использования для проектируемой системы ввиду:
- наличия взрывозащищенного исполнения Exia, прибор сертифицированный для использования во взрывоопасных зонах;
- унифицированным токовым выходом 4-20 мА;
- низкой погрешностью измерения: ±3 мм.
Рисунок 2.2 – Микроимпульсный радарный уровнемер Levelflex M FMP45
Преимущества радарного уровнемера [14]:
- высокая точность измерения в широком диапазоне температур. Рабочая температура -200… +400 °С, давление до 400 бар;
- запатентованная технология EndofProbe® обработки сигнала от конца зонда гарантирует надежные измерения, даже, например, при вскипании продукта в выносной колонке;
- поверка прибора возможна без демонтажа зонда и разгерметизации резервуара;
- двухпроводное подключение с питанием по искробезопасной сигнальной цепи;
- настройка прибора с местного дисплея или удаленно с помощью ПО ToF-tool / FieldCare;
- отсутствие подвижных частей, механического износа;
- полное отсутствие затрат на периодическое обслуживание;
- на измерения не влияют измерения характеристик продукта, параметров процесса, турбулентность поверхности, присутствие пены, пыль.
2.3.3 Температура
Температура в абсорберах поддерживается посредством стабилизации температуры абсорбента на входе в аппарат ,поэтому необходимо поддерживать температуру легкого газойля в пределах 90-100°С, насыщенного бензина 230-500 °С и стабильного бензина 150-180°С. Данные пределы соответствуют температурам кипения смесей. Для измерения температуры используются термометры сопротивления с цифровым индикатором комплектно поставляемые с аналоговым преобразователем в 4-20 мА, монтируемые в блок соединения термометра с диапазоном измерения от -200...+600°С (рисунок 2.3).
Прибор определён для использования для проектируемой системы ввиду:
- диапазона применения от -200 ... +600 °C
- наличия взрывозащищенного исполнения Exia, прибор сертифицированный для использования во взрывоопасных зонах;
- унифицированным токовым выходом 4-20 мА;
- допустимой погрешностью измерения.

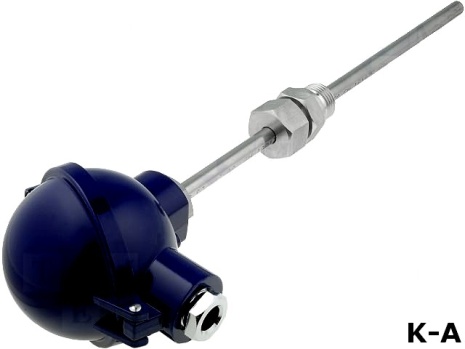

Рисунок 2.3 – Термометр сопротивления TR10-C-160
Датчик RTD модель TR10-C предназначен для монтажа в процесс, в основном, в емкостях и трубопроводах [15].
Датчик RTD имеет в составе платиновые чувствительные элементы Pt100 и Pt1000, предназначенные для измерения температур в различных областях промышленности. WIKA предлагает модель TR10-C в различных исполнениях, позволяющих решать множество технологических задач производственных процессов. Также данный прибор подходит для непрерывного измерения температур.
Датчик RTD модель TR10-C подходит для жидких и газообразных сред в условиях умеренной механической нагрузки и неагрессивных химических сред. Гильза модель TW35 сварная сделана из нержавеющей стали и ввинчивается прямо в соединительную головку.
Расположение присоединения к процессу определяется необходимой потребителю длиной погружения в процесс. При заказе предпочтительны стандартные длины погружения. Возможность выбора стандартных длин уменьшает сроки поставки и упрощает хранение запасных частей на складе.
Датчик RTD модель TR10-C имеет высокую точность измерения и стабильность. Классы точности AA, A, B.
Сменная измерительная вставка может быть удалена, не вынимая полностью зонд из процесса. Это позволяет производить осмотр, замену, проверку измерительной цепи и выполнять необходимое обслуживание без остановки процесса
