Симуляция Деталь1

Создатель:: Solidworks

Имя исследования: Статический 1

Тип анализа: Статический

Содержание

Описание 1

Допущения 2

Информация о модели 2

Свойства исследования 3

Единицы 3

Свойства материала 4

Нагрузки и крепления 5

Определения соединителей 5

Данные контакта 6

Информация о сетке 6

Данные датчиков 6

Результирующие силы 7

Балки 7

Результаты исследования 8

Вывод 10

Описание

Данные отсутствуют

Допущения

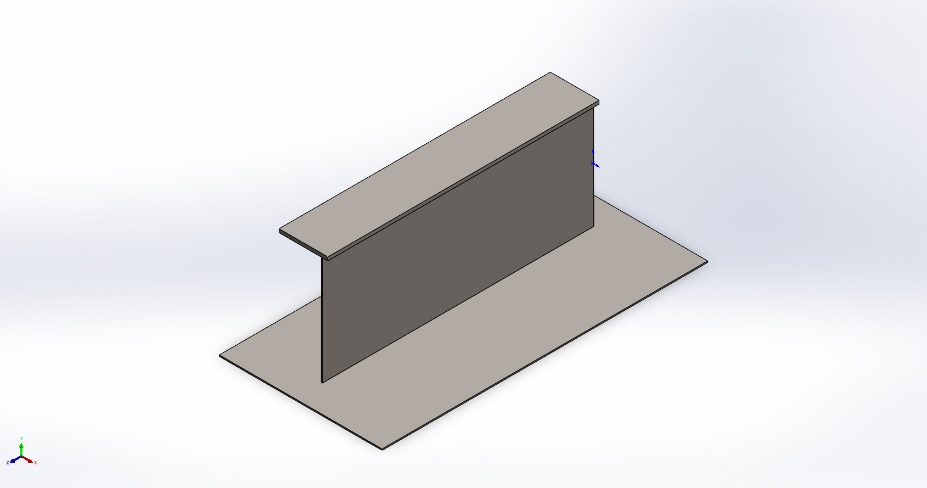

Информация о модели

Имя модели: Деталь1

Активная конфигурация: По умолчанию

Твердые тела

Имя и ссылки документа

Рассматривается как

Объемные свойства

Путь документа/Дата изменения

Бобышка-Вытянуть2

Твердое тело

Масса:900,445 kg

Объем:0,114706 m^3

Плотность:7 850 kg/m^3

Масса:8 824,36 N

C:\Users\user\OneDrive\Рабочий стол\Деталь1.SLDPRT

Dec 24 09:18:28 2024

Свойства исследования

Имя исследования

Статический 1

Тип анализа

Статический

Тип сетки

Сетка на твердом теле

Тепловой эффект:

Вкл

Термический параметр

Включить тепловые нагрузки

Температура при нулевом напряжении

298 Kelvin

Включить эффекты давления жидкости из SOLIDWORKS Flow Simulation

Выкл

Тип решающей программы

Авто

Влияние нагрузок на собственные частоты:

Выкл

Мягкая пружина:

Выкл

Инерционная разгрузка:

Выкл

Несовместимые параметры связи

Авто

Большие перемещения

Выкл

Вычислить силы свободных тел

Вкл

Трение

Выкл

Использовать адаптивный метод:

Выкл

Папка результатов

Документ SOLIDWORKS (C:\Users\user\OneDrive\Рабочий стол)

Единицы

Система единиц измерения:

СИ (MKS)

Длина/Перемещение

mm

Температура

Kelvin

Угловая скорость

Рад/сек

Давление/Напряжение

N/m^2

Свойства материала

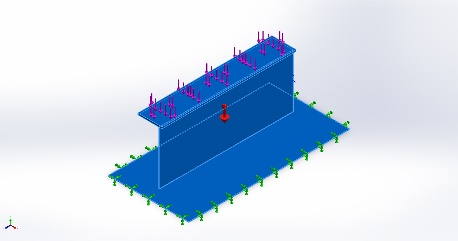

Ссылка на модель

Свойства

Компоненты

Имя:

AISI 1035 Сталь (SS)

Тип модели:

Линейный Упругий Изотропный

Критерий прочности по умолчанию:

Максимальное напряжение von Mises

Предел текучести:

2,82685e+08 N/m^2

Предел прочности при растяжении:

5,85e+08 N/m^2

Модуль упругости:

2,05e+11 N/m^2

Коэффициент Пуассона:

0,29

Массовая плотность:

7 850 kg/m^3

Модуль сдвига:

8e+10 N/m^2

Коэффициент теплового расширения:

1,1e-05 /Kelvin

Твердое тело 1(Бобышка-Вытянуть2)(Деталь1)

Данные кривой:N/A

Нагрузки и крепления

Имя крепления

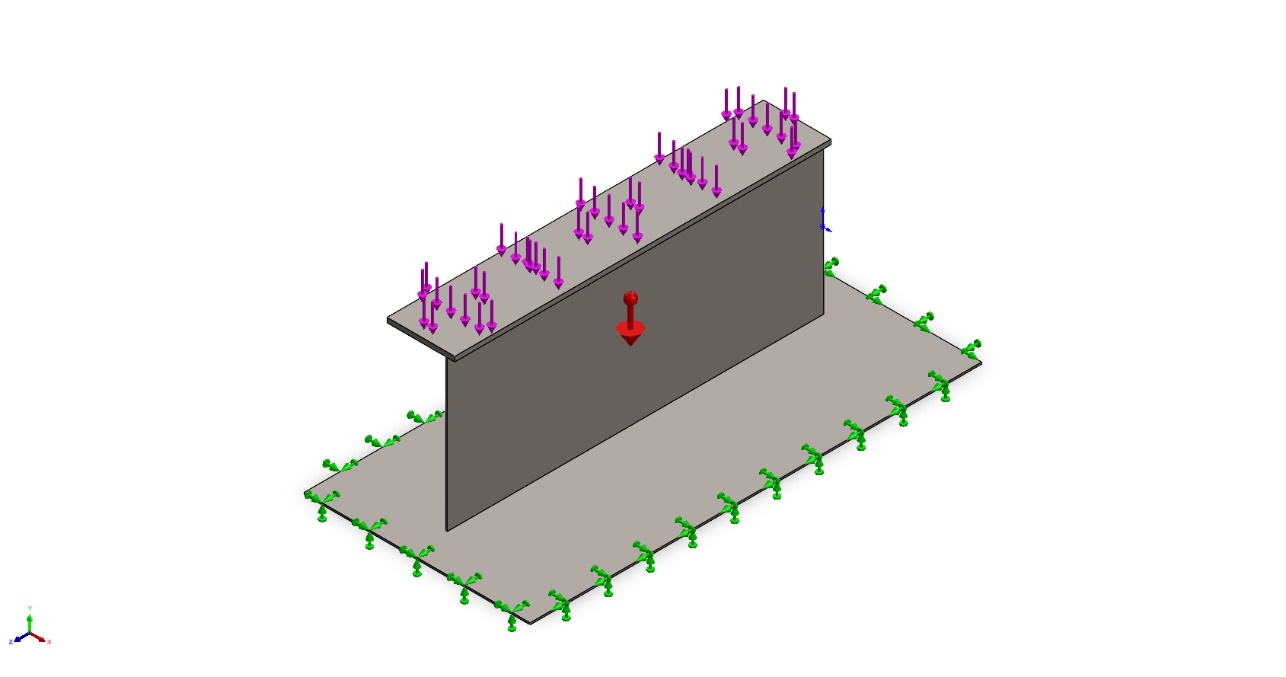

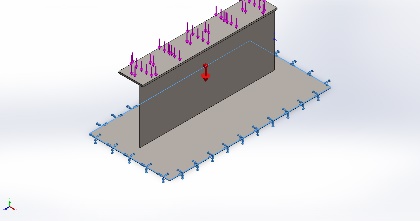

Изображение крепления

Данные крепления

Зафиксированный-1

Объекты:

4 кромки

Тип:

Зафиксированная геометрия

Результирующие силы

Компоненты

X

Y

Z

Результирующая

Сила реакции(N)

-4,49664

11 844,3

-3,56982

11 844,3

Реактивный момент(N.m)

0

0

0

0

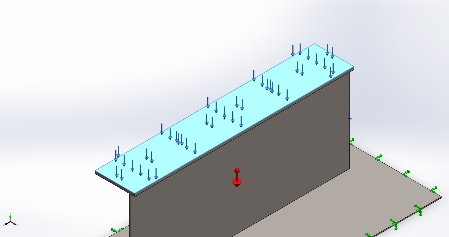

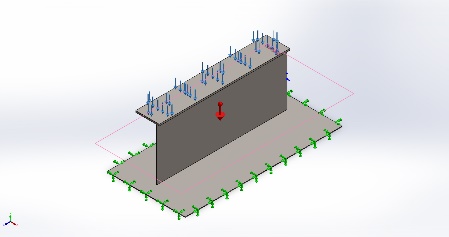

Имя нагрузки

Загрузить изображение

Загрузить данные

Сила-1

Объекты:

1 грани

Тип:

Приложить нормальную силу

Значение:

3 000 N

Сила тяжести-1

Справочный:

Сверху

Значения:

0 0 -9,81

Единицы измерения:

m/s^2

Определения соединителей

Данные отсутствуют

Данные контакта

Данные отсутствуют

Информация о сетке

Тип сетки

Сетка на твердом теле

Используемое разбиение:

Стандартная сетка

Автоматическое уплотнение сетки:

Выкл

Включить автоциклы сетки:

Выкл

Точки Якобиана для сетки высокого качества

16 Точки

Размер элемента

81,2779 mm

Допуск

4,0639 mm

Качество сетки

Высокая

Информация о сетке - Детализация

Всего узлов

17551

Всего элементов

9084

Максимальное соотношение сторон

81,253

% элементов с соотношением сторон < 3

6,4

Процент элементов с соотношением сторон > 10

17,5

Процент искаженных элементов

0

Время для завершения сетки (hh;mm;ss):

00:00:03

Имя компьютера:

Данные датчиков

Данные отсутствуют

Результирующие силы

Силы реакции

Выбранный набор

Единицы

Сумма X

Сумма Y

Сумма Z

Результирующая

всей модели

N

-4,49664

11 844,3

-3,56982

11 844,3

Моменты реакции

Выбранный набор

Единицы

Сумма X

Сумма Y

Сумма Z

Результирующая

всей модели

N.m

0

0

0

0

Силы свободных тел

Выбранный набор

Единицы

Сумма X

Сумма Y

Сумма Z

Результирующая

всей модели

N

-112,814

5 754,68

17,1163

5 755,81

Моменты свободных тел

Выбранный набор

Единицы

Сумма X

Сумма Y

Сумма Z

Результирующая

всей модели

N.m

0

0

0

1e-33

Балки

Данные отсутствуют

Результаты исследования

Имя

Тип

Мин

Макс

Напряжение1

VON: Напряжение Von Mises

9,039e+03N/m^2

Узел: 11358

7,309e+07N/m^2

Узел: 17133

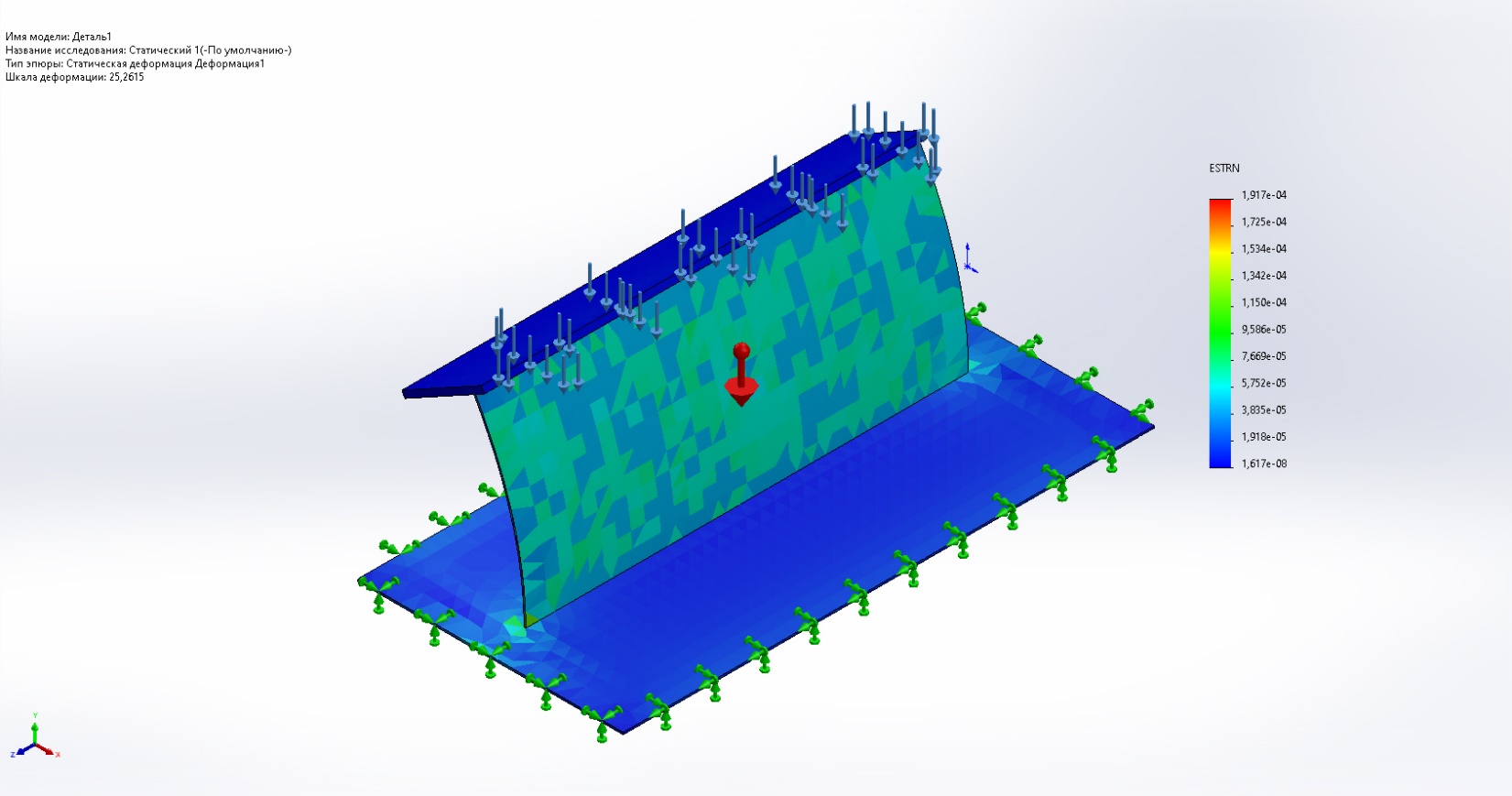

Деталь1-Статический 1-Напряжение-Напряжение1

Имя

Тип

Мин

Макс

Перемещение1

URES: Результирующее перемещение

0,000e+00mm

Узел: 1228

1,506e+01mm

Узел: 921

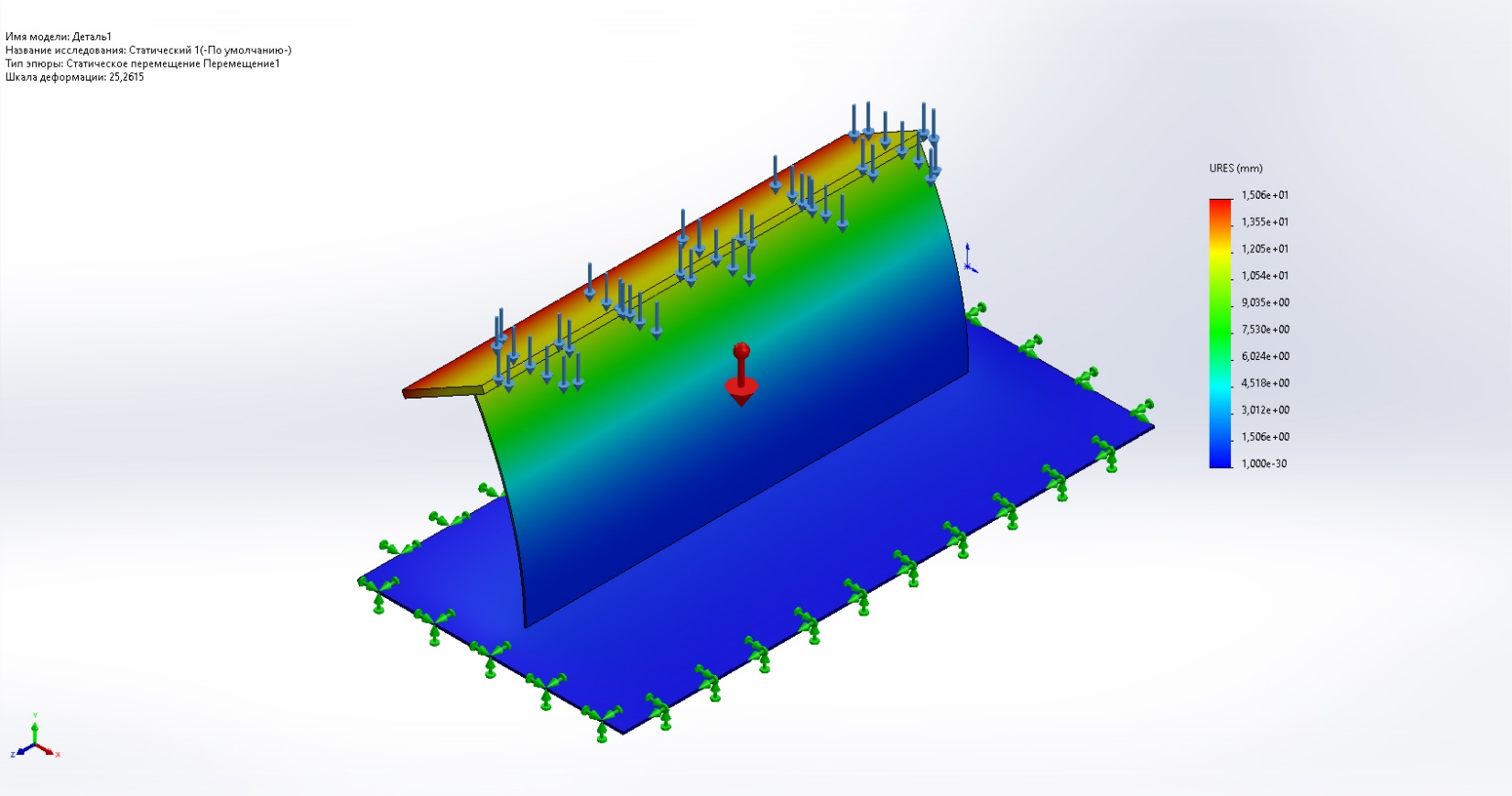

Деталь1-Статический 1-Перемещение-Перемещение1

Имя

Тип

Мин

Макс

Деформация1

ESTRN: Эквивалентная деформация

1,617e-08

Элемент: 6787

1,917e-04

Элемент: 6101

Деталь1-Статический 1-Деформация-Деформация1

Вывод

Проанализировано с помощью SOLIDWORKS Simulation
