Инженерная графика
Преподаватели:
Фех Алина Ильдаровна Озга Анатолий Иосифович
1
Начертательная геометрия- наука о проекционных изображениях
2
Начертательная геометрия рассматривает:
•Методы изображения пространственных фигур на плоскости
•Свойства фигур по их изображениям
3
В черчении изучаются
правила выполнения и чтения чертежей отдельных деталей и сборочных единиц
4
Правила оформления чертежей
Все нормы и правила оформлены в комплекс Государственных Стандартов (ГОСТ), и
называются Единой системой
конструкторской документации (ЕСКД).
5

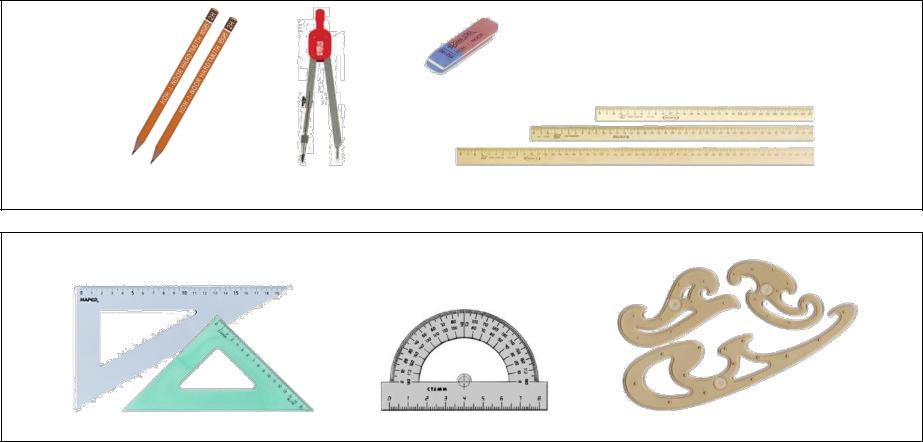

Чертежные инструменты и
материалы
6

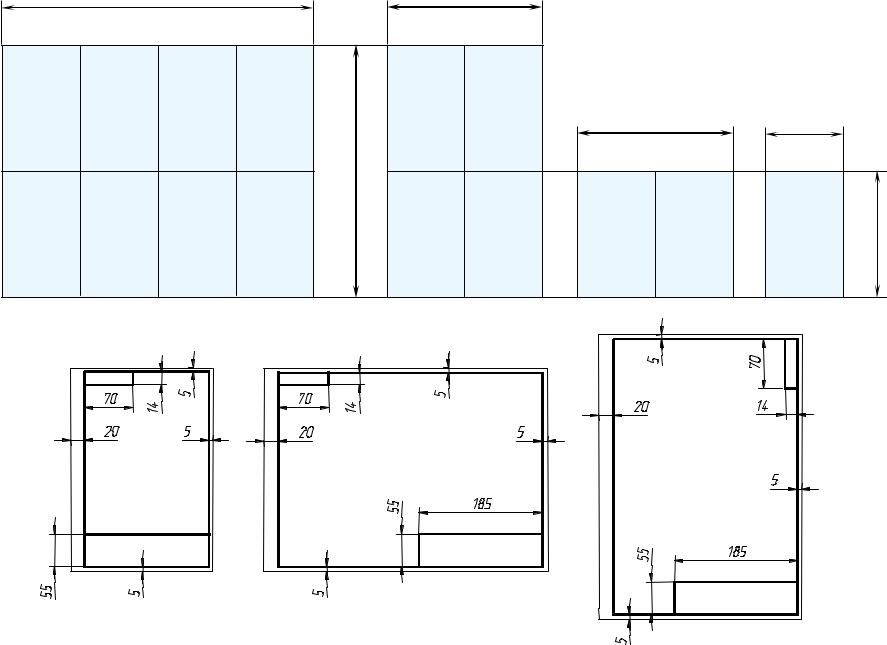

Форматы. Основная надпись
Форматы – размеры листов чертежей и других
конструкторских документов. ГОСТ 2.301-68
установил следующие форматы и их обозначения.
Обозначение формата |
А0 (44) |
А1 (24) |
А2 (22) |
А3 (12) |
А4 (11) |
|
|
|
|
|
|
Размеры сторон |
841 |
594 841 |
420 594 |
297 |
210 |
формата, мм |
1189 |
|
|
420 |
297 |
|
|
|
|
|
|
7
841 |
|
420 |
|
|
|
|
420 |
210 |
|
|
594 |
|
|
|
А1 |
А2 |
А3 |
А4 |
297 |
|
|
|
|
8
Изм.Лист |
№ докум. |
Подп. Дата |
Разраб. |
Петров А.Н. |
5.9.11 |
Пров. |
Казакова О.А. |
|
КГГ1.ХХХХХХ.001
|
Лит. |
Масса Масштаб |
ШРИФТ |
У |
1:1 |
|
||
|
|
|
|
Лист |
Листов 1 |
|
ТПУ |
ЭНИН |
Группа 5В12
Графа 1 – наименование детали или задания (шрифт 7). Графа 2 – обозначение чертежа (шрифт 7):
КГГ1.ХХХХХХ.ОО1 , где КГГ – код кафедры начертательной геометрии и графики, 1 – номер работы по порядку, ХХХХХХ – классификационная характеристика детали, ОО1 – номер варианта задания.
Графа 3 – материал детали (шрифт 5).
Графа 4 – литеру чертежа «У », т.е. учебный чертеж (шрифт 5). Графа 6 – масштаб чертежа (шрифт 5).
Графа 7 – порядковый номер листа (шрифт 3,5). Графа 8 – общее количество листов (шрифт 3,5). Графа 9 – университет, факультет, группу (шрифт 3,5). Графа 10 – фамилию студента (шрифт 3,5).
Графа 11 – фамилию преподавателя (шрифт 3,5). Графа 12 – подпись студента (шрифт 3,5)
Графа 13 – дату выполнения чертежа (шрифт 3,5);
9
Линии чертежа
ГОСТ 2.303-68 устанавливает
начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства. Толщина сплошной основной линии s применяется в пределах 0,5–1,4 мм, в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линий должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
