МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И
МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики» (мтуси)
Кафедра: Экология, безопасность
жизнедеятельности и электропитание (ЭБЖиЭ)
ЛАБОРАТОРНАЯ РАБОТА № 2
по учебной дисциплине:
«Электропитание устройств и систем инфокоммуникаций»
на тему:
«Исследование однофазных схем выпрямления с умножением напряжения»
-
Выполнил:
студент
Van Darkholme
(Ф.И.О.)
группа
БСТ2154
№ зач.
3БСТ21xxx
Проверил:
Савостин Сергей Дмитриевич, кандидат технических наук
(Ф.И.О., должность преподавателя)
Москва 2024
Цель работы: изучение принципа действия однофазных схем выпрямления с умножением напряжения и определение их основных параметров.
Задание: Четный номер зачетной книжки => выполнение четвертой лабораторной работы методических указаний.
1. Для указанных преподавателем значений сигнала на вторичной обмотке трансформатора (возможна замена трансформатора источником переменного синусоидального напряжения (элемент «AC Voltage Source» панели «Sources») и сопротивления нагрузки произвести моделирование схем рисунков 4.1, 4.2, 4.4, 4.5, 4.6. Для различных значений емкости конденсаторов (в соответствии с данными таблицы 1) с помощью вольтметра (элемент «Voltmeter» панели «Indicators») измерить значения напряжения на нагрузке. Данные занести в таблицу 1.
Таблица 1.
Схема |
5 |
50 |
500 |
Рисунок 4.1 |
|
|
|
Рисунок 4.2 |
|
|
|
Рисунок 4.4 |
|
|
|
Рисунок 4.5 |
|
|
|
Рисунок 4.6 |
|
|
|
С,
мкФ
Проанализировать полученные результаты.

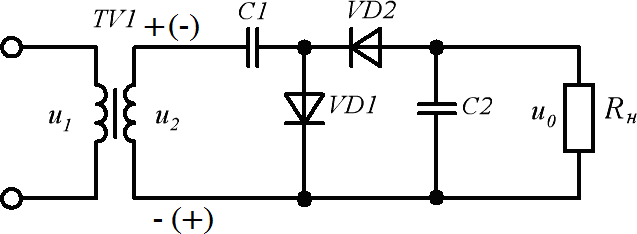

Рисунок 4.1 – Однополупериодная несимметричная схема удвоения напряжения

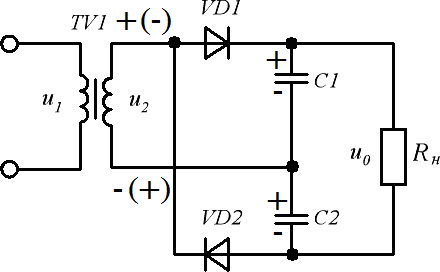

Рисунок 4.2 – Двухполупериодная симметричная схема удвоения напряжения

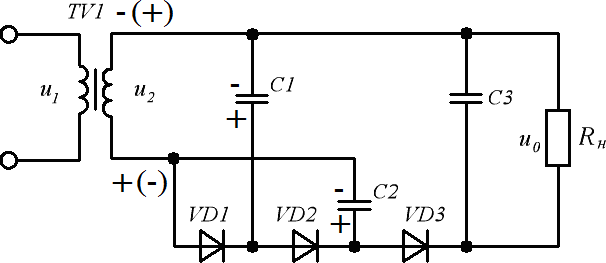

Рисунок 3 – Однополупериодная схема умножения напряжения (схема первого рода)
Рисунок 4.4 – Однополупериодная схема умножения напряжения (схема первого рода)
Рисунок 4.5 – Однополупериодная схема с умножением напряжения (схема второго рода)
Контрольные вопросы:
Пояснить принцип действия схем выпрямителей с умножением напряжения.
Дать сравнительную оценку указанных преподавателем схем выпрямителей с умножением напряжения.
Изобразить схемы замещения выпрямителей с умножением напряжения, указанные преподавателем.
Используемое оборудование и средства:
Методические указания – документация, содержащая описание целей работы, пошаговые инструкции по сборке схем, а также теоретические основы, необходимые для понимания работы умножителей напряжения. Эти указания помогают направлять эксперименты и обеспечивают структурированный подход к выполнению лабораторных заданий.
Персональный компьютер – основной инструмент для проведения симуляций и анализа схем. На ПК установлено необходимое программное обеспечение, что позволяет моделировать электрические цепи и визуализировать их поведение.
Симулятор электрических цепей Electronics WorkBench Multisim – мощный инструмент для проектирования и тестирования схем. Этот программный пакет предоставляет возможность создавать схемы, запускать их симуляцию и получать графики выходных параметров. Multisim позволяет исследовать различные конфигурации умножителей напряжения, изменять параметры компонентов и наблюдать за результатами в реальном времени.
