Выполнение работы

Параметры источника переменного тока, трансформатора и подключенной нагрузки выбраны следующие и в процессе выполнения лабораторной работы из меняться не будут:

• Источник переменного тока – 220 В 50 Гц;

• Трансформатор – 10 к 1, с одной первичкой обмоткой, и вторичной с отводом посередине.

• Нагрузка – резисторы с номинальным сопротивлением 1 Ком каждый.

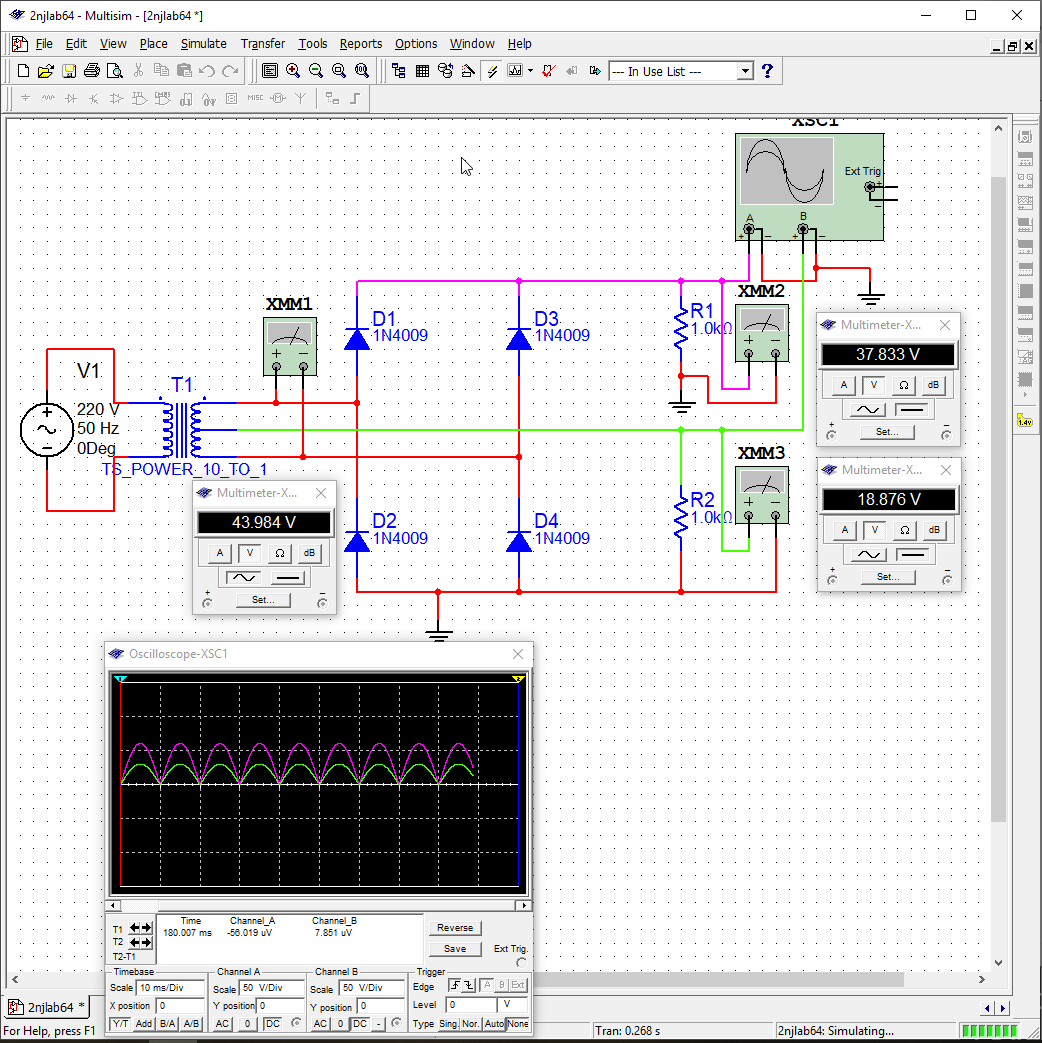

Рисунок 6.4.1 Произведено моделирование схемы однофазного мостового выпрямителя с выходными напряжениями разной величины. Отображена осциллограмма выходных напряжений, цвета графиков отражают анализируемые участки цепи – выходы выпрямителя, к которым подключены нагрузочные сопротивления. По показаниям измерительный приборов, можно судить о правильной работе схемы, а также, визуально увидеть разницу амплитуд, вызванную подключением к разным точкам схем: напряжение прилогаемое к нагрузе подключенной к среднему отводу от вторичной обмотки в два раза ниже напряжения получаемого на выходе полного диодного моста, подключенного к обоим крайним выводам вторичной обмотки.

Симуляция работы воссозданной схемы включена. Показания вольтметров Зарегистрированы и занесены в таблицу 6.1.

Таблица 6.1

UV1, В (U2)	UV2, В (U0)	UV3, В (U0/2)
43,984	37,833	18,876

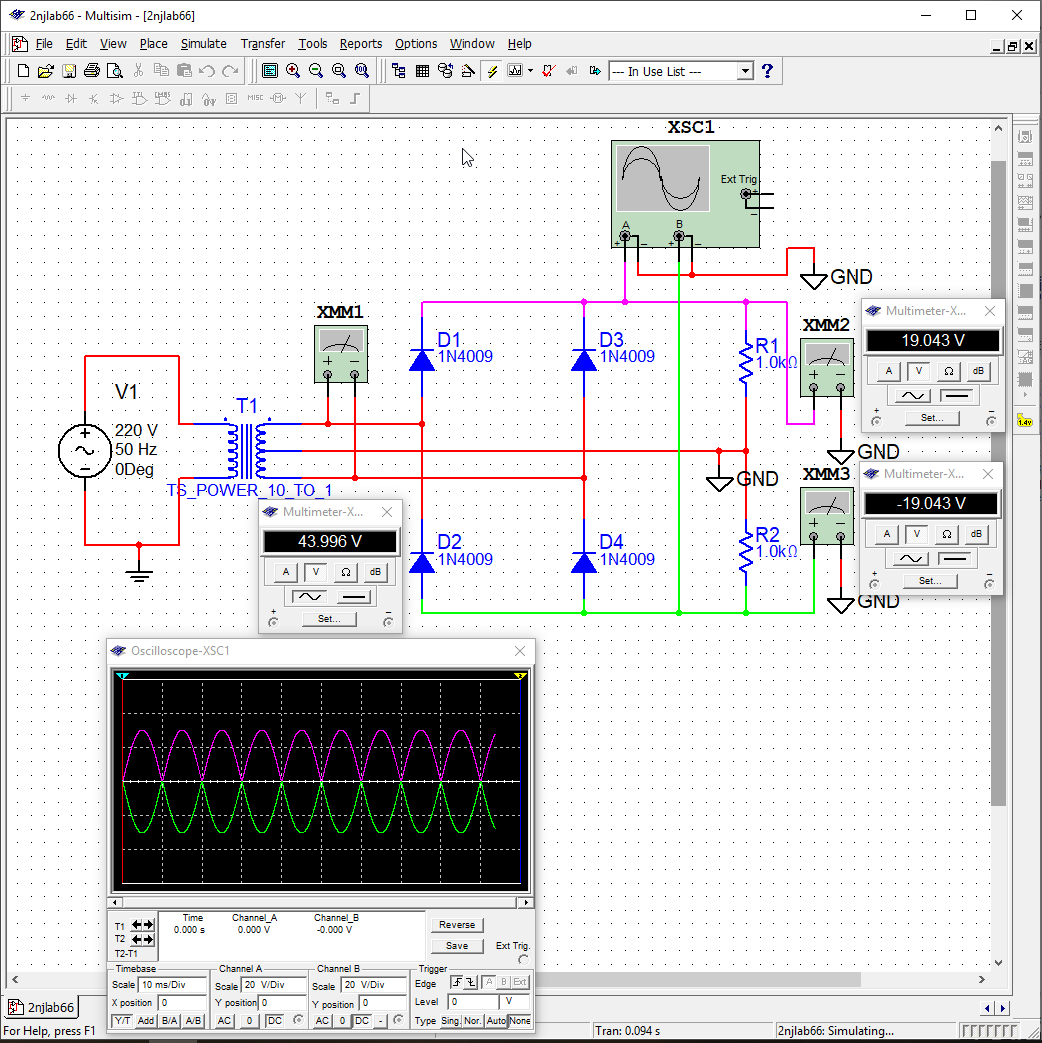

Рисунок 6.6.1 Произведено моделирование схемы однофазного мостового выпрямителя с разнополярными выходными напряжениями одинаковой величины (рис. 6.6). Отображена осциллограмма выходных напряжений, цвета графиков также отображают анализируемые участки цепи – выходы выпрямителя, к которым подключены одинаковые нагрузочные резисторы. В этой схеме амплитуды выходных напряжений равны. Подобные схемы выпрямителей имеют широкое распространение в устройствах требующих двухполярное питание, например, усилителях низкой частоты (аудио).

Схема была включена, а измеренные показания вольтметров после понижающего трансформатора и на двух выходах диодного моста занесены в таблицу 6.2

Таблица 6.2

UV1, В (U2)	UV2, В (U0/2)1	UV3, В (U0/2)2
43,996	19,043	-19,043

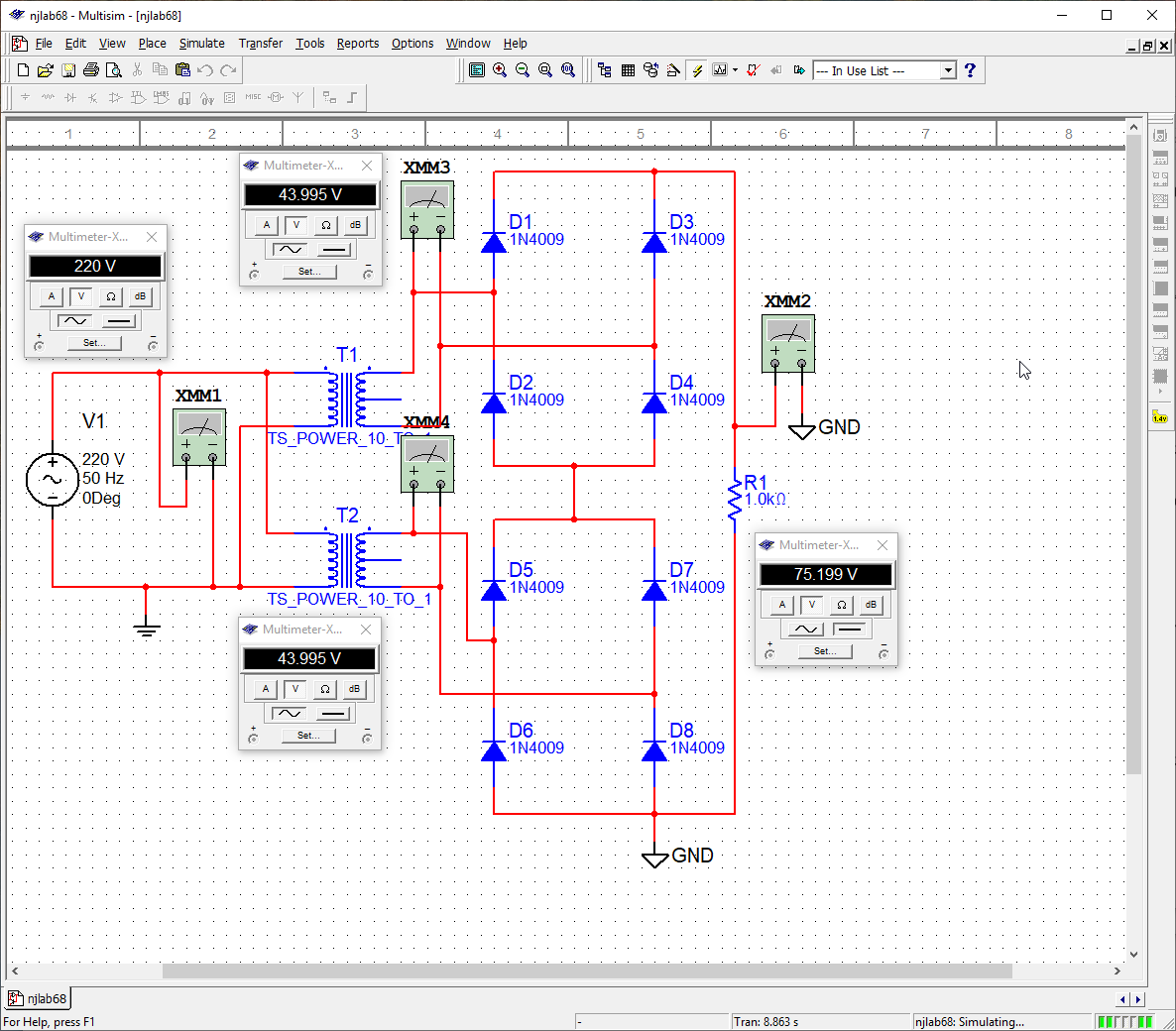

Рисунок 6.8.1 Произведено моделирование схемы однофазного мостового выпрямителя последовательного типа. В этой схеме использованы два трансформаторных источника пониженного напряжения с диодными выпрямителями, выходы которых соединены последовательно для увеличения напряжения, подаваемого на нагрузку. Важным замечанием является выбор режима работы мультиметра: в зависимости от вида величины, требующейся к измерению, мотет меняться метод включения прибора: параллельно для вольтметра и последовательно для амперметра. Также к указанным величинам добавляются вариации: тип тока – переменный или постоянный. Все описанные нюансы были учтены и приборы применены в соответствии с поставленной задачей.

Схема включена. Показания вольтметров перед диодными мостами параллельно обмоткам трансформаторов, а также измерение подающегося на нагрузку напряжения сняты и занесены в таблицу 6.3

Таблица 6.3

UV3, В (U2)	UV4, В (U2)	UV2, В U0
43,995	43,995	75,199

Ответы на контрольные вопросы:
