Цель работы: экспериментальное исследование основных параметров и характеристик однофазных схем выпрямления, обеспечивающих возможность получения выходного напряжения разной величины и полярности.
Задание: из нечетного номера зачетной книжки следует выполнение шестой лабораторной работы, приведенной в методических указаниях.
Произвести моделирование схемы однофазного мостового
выпрямителя
с
выходными
напряжениями
разной
величины
(рис.
6.4)
Рисунок 6.4 – Схема для исследования однофазного мостового выпрямителя с выходными напряжениями разной величины
Выбрать из имеющейся библиотеки устройств тип трансформатора, указанный преподавателем: powrvolt PP3-20, powrvolt PP3-24 или powrvolt PP3- 28.
Включить схему. Снять показания вольтметров и занести в таблицу 6.1.
Таблица 6.1
-
UV1, В
(U2)
UV2, В
(U0)
UV3, В
(U0/2)
Зарисовать осциллограммы напряжений U0 и U0/2 с указанными на рисунке 6.5 масштабами.
Рисунок 6.5 – Осциллограммы напряжений U0 и U0/2

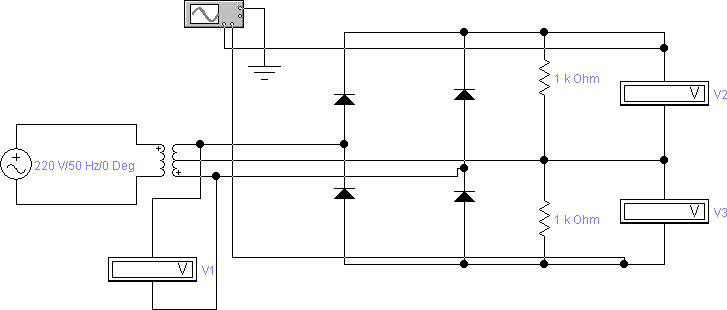

Произвести моделирование схемы однофазного мостового выпрямителя с разнополярными выходными напряжениями одинаковой величины (рис. 6.6).
Рисунок 6.6 – Схема для исследования однофазного мостового выпрямителя с разнополярными выходными напряжениями одинаковой величины.
Установить выбранный ранее тип трансформатора.
Включить схему. Снять показания вольтметров и занести в таблицу 6.2.
Таблица 6.2
-
UV1, В
(U2)
UV2, В
(U0/2)1
UV3, В
(U0/2)2

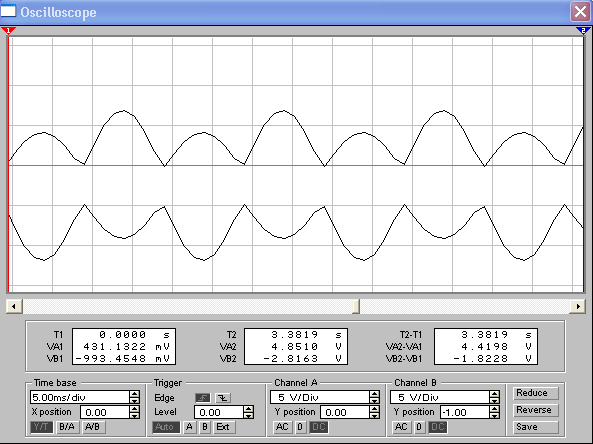

Зарисовать осциллограммы напряжений (U0/2)1 и (U0/2)2 с указанными на рисунке 6.7 масштабами.
Рисунок 6.7 – Осциллограммы напряжений(U0/2)1 и (U0/2)2

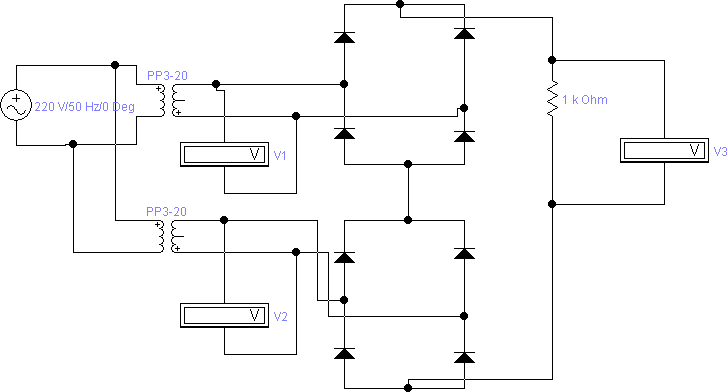

Произвести моделирование схемы однофазного мостового выпрямителя последовательного типа (рис. 6.8).
Рисунок 6.8 – Схема для исследования однофазного мостового выпрямителя последовательного типа
Установить выбранный ранее тип трансформатора. Включить схему. Снять показания вольтметров и занести в таблицу 6.3.
Таблица 6.3
-
UV1, В
(U2)
UV2, В
(U2)
UV3, В
U0
Контрольные вопросы:
Объяснить назначение, устройство и принцип действия однофазного мостового выпрямителя с выходными напряжениями разной величины.
Объяснить назначение, устройство и принцип действия однофазного мостового выпрямителя с разнополярными выходными напряжениями одинаковой величины.
Объяснить назначение, устройство и принцип действия однофазного мостового выпрямителя с разнополярными выходными напряжениями последовательного типа.
Используемое оборудование и средства:
Методические указания – документация, содержащая описание целей работы, пошаговые инструкции по сборке схем, а также теоретические основы, необходимые для понимания работы умножителей напряжения. Эти указания помогают направлять эксперименты и обеспечивают структурированный подход к выполнению лабораторных заданий.
Персональный компьютер – основной инструмент для проведения симуляций и анализа схем. На ПК установлено необходимое программное обеспечение, что позволяет моделировать электрические цепи и визуализировать их поведение.
Симулятор электрических цепей Electronics WorkBench Multisim – мощный инструмент для проектирования и тестирования схем. Этот программный пакет предоставляет возможность создавать схемы, запускать их симуляцию и получать графики выходных параметров. Multisim позволяет исследовать различные конфигурации умножителей напряжения, изменять параметры компонентов и наблюдать за результатами в реальном времени.
