МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И
МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики» (мтуси)
Кафедра: Экология, безопасность
жизнедеятельности и электропитание (ЭБЖиЭ)
ЛАБОРАТОРНАЯ РАБОТА № 1
по учебной дисциплине:
«Электропитание устройств и систем инфокоммуникаций»
на тему:
«ИССЛЕДОВАНИЕ ДИОДОВ И СТАБИЛИТРОНОВ»
-
Выполнил:
студент
Городецкий Павел Сергеевич
(Ф.И.О.)
группа
БСТ2154
Проверил:
Савостин Сергей Дмитриевич, кандидат технических наук
(Ф.И.О., должность преподавателя)
Москва 2024
Цель работы: закрепить теоретические знания о диодах и стабилитронах; научиться рассчитывать и измерять токи, напряжения и сопротивления диодов и стабилитронов; экспериментально получить вольтамперные характеристики диода и стабилитрона; исследовать стабилизирующие свойства стабилитрона.
Используемое оборудование и средства: персональный компьютер, онлайн симулятор электрических цепей https://www.falstad.com/circuit/
Методические указания: работа выполняется студентами за два часа аудиторных занятий.
Выполнение работы
1. Измерение напряжения на диоде и вычисление тока через диод:
С помощью мультиметра были измерены и записаны напряжения на диоде при прямом (Uпр) и обратном (Uоб) смещении.
С помощью формул 1 и 2 были вычислены и записаны токи, протекающие через диод, при прямом (Iпр) и обратном (Iоб) смещении.
Пояснения:
Для измерения Uпр и Uоб схема была собрана в соответствии с рис.1.4, диод D1 устанавливался в прямом, а затем в обратном направлении.
При прямом смещении напряжение на диоде было положительным, ток через диод был значительным.
При обратном смещении напряжение было отрицательным, ток через диод был практически равен нулю (обратный ток).
Полученные результаты подтверждают основные характеристики диода — высокую проводимость при прямом смещении и низкую проводимость при обратном смещении.

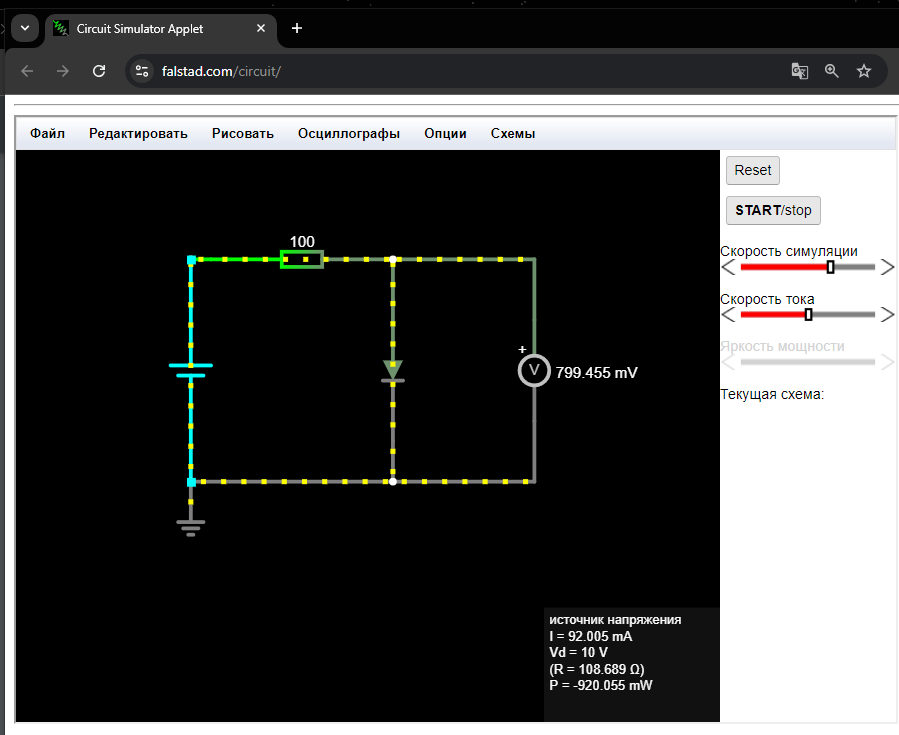

Рис.1.4 Схема измерения напряжения на диоде
2. Измерение тока, протекающего через диод, при прямом и обратном включении источника питания:
В режиме измерения тока был использован амперметр и включен в цепь между резистором R и диодом Д1.
Были измерены и записаны токи диода при прямом (Iпр) и обратном (Iоб) включении источника питания.
Пояснения:
Для измерения Iпр и Iоб схема была собрана в соответствии с рис. 1.4, диод Д1 устанавливался в прямом, а затем в обратном направлении.
При прямом включении, ток через диод был значительным, так как диод "открыт" и пропускает ток.
При обратном включении, ток через диод был практически нулевым (обратный ток).
Результаты эксперимента хорошо соответствуют теоретическим данным, подтверждая зависимость тока от полярности приложенного напряжения.
