СОДЕРЖАНИЕ

ВВЕДЕНИЕ 2

1 АНАЛИЗ ПРЕДМЕТНОЙ ОБЛАСТИ 3

2 СОСТАВЛЕНИЕ ТРЕБУЕМЫХ ЗАПРОСОВ К БАЗЕ ДАННЫХ 8

3 АНАЛИЗ РАЗРЕШЕНИЙ И ЗАПРЕТОВ НА ОПЕРАЦИИ С ТАБЛИЧНЫМИ ДАННЫМИ ДЛЯ РАЗЛИЧНЫХ ПОЛЬЗОВАТЕЛЕЙ 12

4 ПРОЕКТИРОВАНИЕ ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА 13

5 ОБРАБОТКА И ВИЗУАЛИЗАЦИЯ ДАННЫХ 24

ЗАКЛЮЧЕНИЕ 28

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 29

Введение

Что такое базы данных? В самом широком определении база данных — это любой набор взаимосвязанной информации. Но каково определение базы данных в информатике? В этом контексте база данных представляет собой информацию, которая хранится в виде данных в компьютерной системе.

Современные информационные системы, основанные на концепции банков данных и баз знаний, характеризуются большими объемами хранимой информации, их сложной организацией, необходимостью удовлетворять разнообразные требования пользователей. Важным компонентом этой концепции является единая методология проектирования баз данных. Базы данных, являясь информационной моделью непрерывно меняющегося реального мира, также должны меняться, чтобы адекватно отображать действительность. Поэтому для сопровождения и эксплуатации информационных систем необходимо провести непосредственно анализ, проектирование и итоговое составление. Выполнение данных задач способствует приобретению практических навыков работы с языком SQL, который используется в качестве эффективного способа сохранения данных, поиска их частей, обновления, извлечения из базы и удаления.

Разработка информационной системы в данной работе будет проводится в MySQL — одной из наиболее используемых систем управления базами данных. MySQL управляет реляционными базами данных, то есть такими, в которых таблицы связаны между собой.

MySQL работает по принципу клиент-сервер. Компьютер пользователя (клиент) отправляет запрос. Сервер баз данных его обрабатывает и предоставляет ответ. Именно поэтому часто можно услышать понятие MySQL-сервер. Это сервер, на котором хранится база данных.

Разработанную информацию следует представлять в понятном виде. Именно для этого в ходе работы данные будут визуализированы инструментами языка программирования Python.

Исходя из вышеописанного, для работы можно определить цель и задачи, описанные ниже.

Цель: разработка полноценной информационной системы средствами MySQL-сервер.

Задачи:

• анализ предметной области;

• анализ сущностей и связей между ними на базе ER-диаграмм;

• нормализация отношений в схеме данных;

• составление требуемых запросов к базе данных на языке SQL;

• анализ разрешений и запретов на операции с табличными данными для 4 различных пользователей;

• проектирование пользовательского интерфейса.

1 Анализ предметной области

Вы являетесь руководителем коммерческой службы телевизионной компании. Вашей задачей является отслеживание расчетов, связанных с прохождением рекламы в телеэфире. Работа построена следующим образом: заказчики просят поместить свою рекламу в определенной передаче в определенный день. Каждый рекламный ролик имеет определенную продолжительность. Для каждой организации–заказчика известны банковские реквизиты, телефон и контактное лицо для проведения переговоров. Передачи имеют определенный рейтинг. Стоимость минуты рекламы в каждой конкретной передаче известна (определяется коммерческой службой, исходя из рейтинга передачи и прочих соображений). Также необходимо хранить информацию об агентах, заключивших договоры на рекламу. Зарплата рекламных агентов составляет некоторый процент от общей стоимости рекламы, прошедшей в эфире.

В результате проведённого анализа предметной области в реляционную модель проектированной БД будут входить следующие таблицы: Agent (агент), TV_Show (телепередача), Customer (организация-заказчик), Ad (реклама), Contract (договор). Список сущностей представлен в таблице №1.

Таблица 1 – Список сущностей

№	Название	Назначение
1	Agent	Список рекламных агентов
2	TV_Show	Список телепередач
3	Customer	Список организаций-заказчиков
4	Ad	Список реклам
5	Contract	Список договоров на рекламу

Описание созданных таблиц:

1. Таблица Customer (таблица 2) содержит информацию об организациях-заказчиках: уникальный ID организации (первичный ключ), контактное лицо, номер телефона, банковские реквизиты. Данная таблица не имеет внешних ключей;

2. Таблица TV_Show (таблица 3) содержит информацию о передаче: уникальный ID передачи (первичный ключ), рейтинг, стоимость. Данная таблица внешних ключей не имеет;

3. Таблица Ad (таблица 4) содержит информацию о рекламе: уникальный ID рекламы (первичный ключ), продолжительность в минутах. Данная таблица не имеет внешних ключей;

4. Таблица Agent (таблица 5) содержит информацию об агенте: уникальный ID агента (первичный ключ), его имя, процент, определяющий его зарплату. Данная таблица не имеет внешних ключей;

5. Таблица Contract (таблица 6) содержит информацию о договоре: уникальный ID договора (первичный ключ), дату, стоимость, уникальные ID участников договора – заказчика, агента, передачи и рекламы.

Таблица 2 – Атрибуты сущности Customer

Атрибут	Назначение	Тип данных
Customer_id	Идентификатор организации	Числовой
Customer_ContactPerson	Контактное лицо	Текстовый
Customer_BankDetails	Банковские реквизиты	Текстовый
Customer_PhoneNumber	Номер телефона	Текстовый

Таблица 3 – Атрибуты сущности TV_Show

Атрибут	Назначение	Тип данных
TV_id	Идентификатор передачи	Числовой
TV_Rating	Рейтинг передачи	Числовой
TV_Cost	Стоимость рекламы	Числовой

Таблица 4 – Атрибуты сущности Ad

Атрибут	Назначение	Тип данных
Ad_id	Идентификатор рекламы	Числовой
Ad_Duration	Продолжительность рекламы в минутах	Числовой

Таблица 5 – Атрибуты сущности Agent

Атрибут	Назначение	Тип данных
Agent_id	Идентификатор агента	Числовой
Agent_LastName	Фамилия агента	Текстовый
Agent_Percent	Процент от рекламы	Числовой

Таблица 6 – Атрибуты сущности Договор

Атрибут	Назначение	Тип данных
Contract_id	Идентификатор договора	Числовой
Contract_Date	Дата заключения договора	Дата
Contract_Price	Стоимость	Числовой
Customer_id	Идентификатор заказчика	Числовой
Agent_id	Идентификатор агента	Числовой
TV_id	Идентификатор передачи	Числовой
Ad_id	Идентификатор рекламы	Числовой

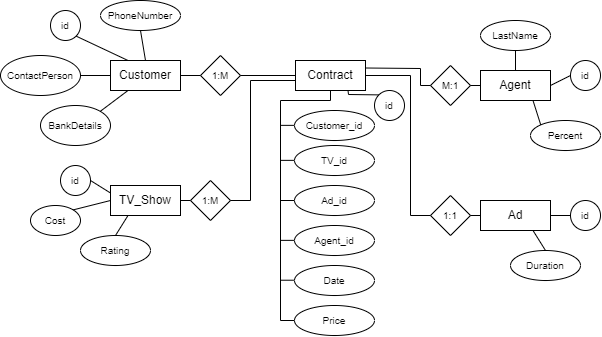

Была построена ER-диаграмма предметной области, которая представлена на рисунке 1.

Рисунок 1 – ER-диаграмма предметной области

Был составлен список связей таблиц, который представлен в таблице №7.

Таблица 7 – Список связей таблиц

№	Связь	Сущности	Назначение
1	1:М	Заказчик, Договор	Заказчик (1) заключает (M) договора
2	1:М	Агент, Договор	Агент (1) заключает (М) договора
3	1:М	Реклама, Договор	На рекламу (1) заключается (1) договор
4	1:М	Передача, Договор	В передаче (1) транслируют (М) заказанные рекламы (по договору)

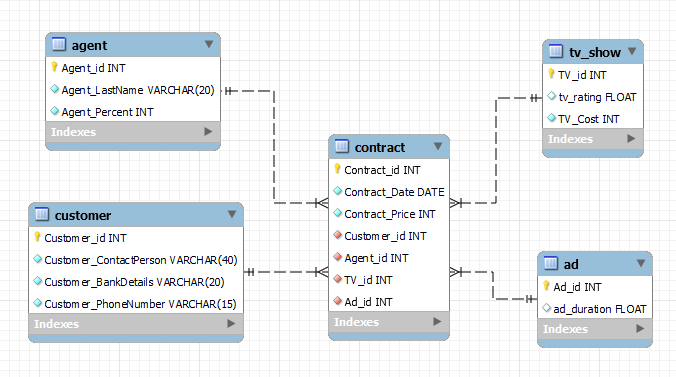

Была построена схема данных базы данных, которая представлена на рисунке 2.

Рисунок 2 – Схема данных

Все отношения (соответствующие сущностям) в предварительной схеме данных были приведены к третьей нормальной форме.

Рисунок 3 – Таблица Ad

Рисунок 4 – Таблица Agent

Рисунок 5 – Таблица Contract

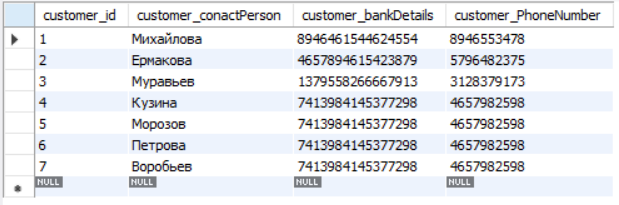

Рисунок 6 – Таблица Customer

Рисунок 7 – Таблица Tv_show
