ßМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И
МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский Технический Университет Связи и Информатики»
Кафедра Общей Теории Связи.
Курсовая работа
по дисциплине
«Общая Теория Связи (отс)»
Выполнил студент гр. XXXX:
https://t.me/mattervisualizer.
Проверил: Терехов А. Н.
Москва, 2023 г.
Содержание.
Исходные данные варианта №6.
Исходные данные представлены ниже, в таблицах 1.1 и 1.2 и на рисунках 1.1 и 1.2.
Таблица 1.1. – Исходные данные курсовой работы для варианта №6.
ИС; АЦП;
|
ПДУ |
НКС |
|
||
|
|
Способ передачи |
Частота, МГц |
|
|
|
|
||||
|
|||||
|
|
|
|
|
|
|
Таблица 1.2. – Исходные данные курсовой работы для варианта №6.
ПРУ |
Функция корреляции сообщения |
|
|
|
Способ приёма |
|
|
|
|||
|
|||
|
|
|
|
|
– мощность
(дисперсия) сообщения;
– показатель
затухания функции корреляции;
– число
уровней квантования;
– постоянная
энергетического спектра шума НКС;
– отношение сигнал/шум по мощности на входе детектора;
– функция
корреляции сообщения;
ОФМ – относительная фазовая модуляция;
СП – сравнение полярностей.

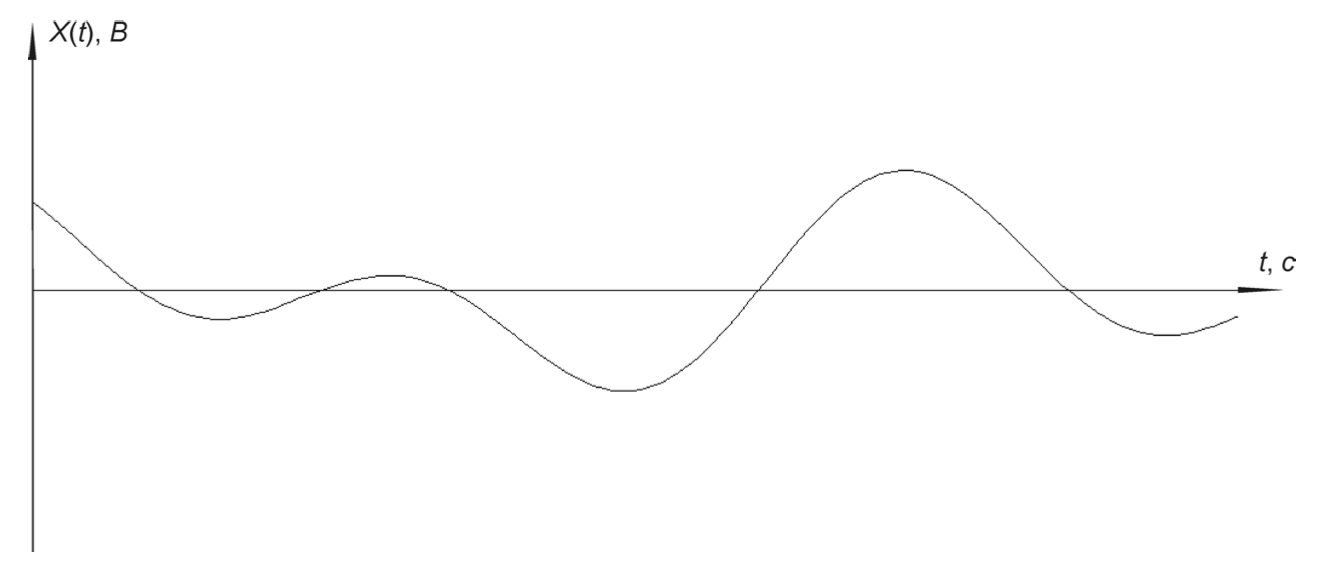

Рисунок 1.1. – Исходное сообщение.

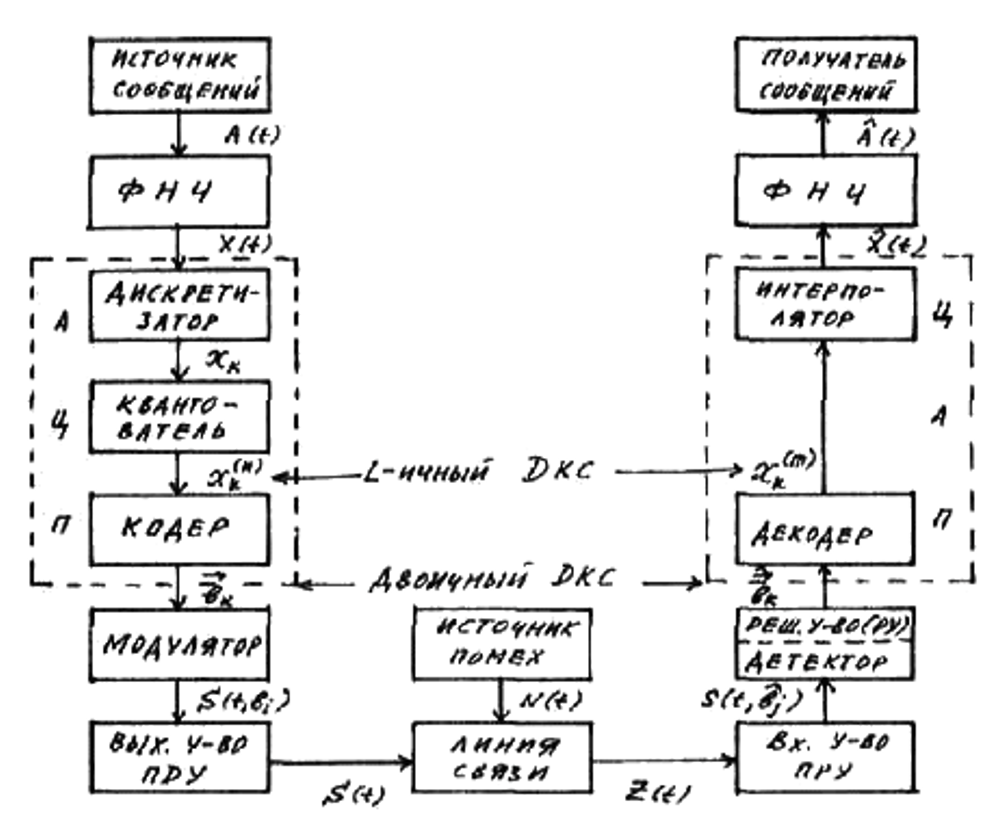

Рисунок 1.2. – Структурная схема системы электросвязи.
Назначение отдельных элементов схемы.
Источник сообщения – это некоторый объект или система, информацию о состоянии которой необходимо передать.
ФНЧ – ограничивает спектр сигнала верхней частотой
Дискретизатор – представляет отклик ФНС в виде последовательности отсчётов
Квантователь – преобразует отсчёты в квантовые уровни
где
где – число уровней квантования.
Кодер – кодирует квантовые уровни двоичным безызбыточном кодом, т. е. формирует последовательность комбинаций ИКМ
Блок БВО – вводит относительность в фазовой модуляции
Модулятор – формирует сигнал, амплитуда, частота или фаза которого изменяются в соответствии с сигналом
Линия связи – среда или технические сооружения, по которым сигнал поступает от передатчика к приёмнику. В линии связи на сигнал накладываются помехи.
Выходное устройство ПДУ – осуществляет фильтрацию и усиление модулированного сигнала для предотвращения внеполосных излучений и обеспечения требуемого соотношения сигнал/шум на входи приёмника.
Детектор – преобразует принятый сигнал в сигнал ИКМ
Блок БCО – снимает относительность в фазовой модуляции
Декодер – преобразует кодовые комбинации в импульсы
Интерполятор и ФНМ – восстанавливают непрерывный сигнал из импульсов (т. е. отсчётов)
Получатель – некоторый объект или схема, которому передаётся информация
