Трубопровод 05
Выберите Piping> Route Pipe.
Переместите курсор между фланцами (поверхностью прокладки) на конце ответвления трубы.
Нажмите Q, чтобы зафиксировать курсор на соединении. Не нажимайте пробел, чтобы принять начальную точку.
Нажмите D, чтобы определить относительное движение.
Для dy введите -300 в качестве значения.
Нажмите ОК. Не нажимайте пробел, чтобы принять начальную точку.
Щелкните правой кнопкой мыши и выберите Create branch.
Запускная труба выделена.
Если выделен неправильный конвейер, нажимайте пробел, пока не сделаете правильный выбор.
Нажмите Ввод.
Для System выберите AA_Water.
Для Line выберите AA_Water-05.
В поле Nominal Size введите 100 в качестве значения.
Щелкните Done.
Нажмите Alt+Ctrl+Z, чтобы определить направление ветви.
Вы также можете щелкнуть правой кнопкой мыши и выбрать Negative Z-axis, чтобы определить направление.
Нажмите D.
Введите 500 в качестве значения.
Нажмите пробел, чтобы принять точку.
Обратите внимание, что расстояние для сегмента трубы оценивается по силуэту трубы, а не по осевой линии.
Переместите курсор к приблизительной точке соединения, чтобы получить близкие значения углов Fii и Beta .
Нажмите S, чтобы задать сферическое направление.
Для Радиуса введите 500 в качестве значения.
В этот момент радиус может быть практически любым, потому что вы только определяете направление трубы.
Для Fii введите 90 в качестве значения.
Для Beta введите -60 в качестве значения.
Щелкните Done.
Нажмите пробел.
Нажмите U, чтобы удалить предыдущий сегмент трубы.
Направление сегмента теперь заблокировано.
Нажмите Z, чтобы задать координату Z.
Введите TT+530 в качестве значения.
Нажмите ОК.
Нажмите пробел.
Нажмите W, чтобы зафиксировать курсор на конце трубы, которая является последней точкой геометрии.
Нажмите Z.
Введите ТТ в качестве значения.
Нажмите ОК.
Нажмите пробел.
Нажмите Enter, чтобы завершить трассировку и принять трубу.
Трубопровод 06
Выберите Piping> Route> Route pipe.
Переместите курсор рядом с ветвью трубопровода, которую вы проложили в предыдущем упражнении.
Нажмите Q, чтобы зафиксировать курсор на соединении.
Нажмите D, чтобы определить относительное движение.
Для dy введите -400 в качестве значения.
Нажмите ОК.
Не нажимайте пробел, чтобы принять начальную точку.
Щелкните правой кнопкой мыши и выберите Create branch. Запускная труба выделена.
Нажмите Ввод.
Для System выберите AA_Water.
Для Line выберите AA_Water-06.
В поле Номинальный размер введите 100 в качестве значения.
Щелкните Готово.
Нажмите Alt+Ctrl+Z, чтобы определить направление ветви.
Вы также можете щелкнуть правой кнопкой мыши и выбрать Negative Z-axis или нажать клавишу со стрелкой вниз и пробел, чтобы определить направление.
Нажмите Shift+A, чтобы отпустить курсор.

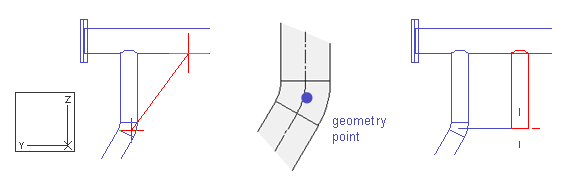

Подведите курсор к геометрической точке колена трубопровода AA_Water-05 .
Нажмите W, чтобы зафиксировать курсор на соединении.
Нажмите пробел, чтобы принять конечную точку сегмента трубы.
Щелкните правой кнопкой мыши и выберите Angle for flexible curves> 45.
Щелкните правой кнопкой мыши и выберите Auto routing method> Shortest distance.
Переместите курсор ближе к конечной точке.
Нажмите W, чтобы зафиксировать курсор на ближайшей точке геометрии.
Нажмите C, чтобы задать координаты конечной точки конвейера.

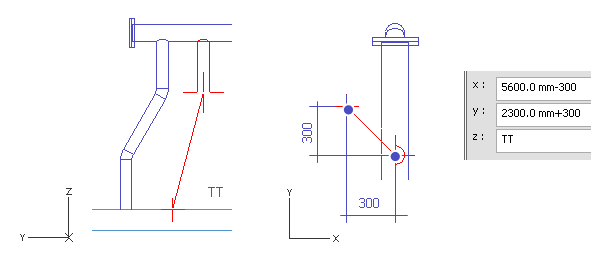

Введите те же значения, что и на картинке ниже.
Нажмите ОК.
Щелкните правой кнопкой мыши и выберите Automatic routing.
Вы также можете нажать M, чтобы активировать автоматическую маршрутизацию.
Нажмите Enter, чтобы завершить маршрутизацию.
Нажмите. Да, чтобы принять трубу.
Восстановите настройки Auto Routing и Angle для гибких кривых.
Выберите Piping> Route> Route pipe.
Щелкните правой кнопкой мыши и выберите Angle for flexible curves> Not fixed.
Щелкните правой кнопкой мыши и выберите Auto routing method> Normal.
Нажмите Esc, чтобы отменить маршрутизацию.
