Как заправляют самолеты

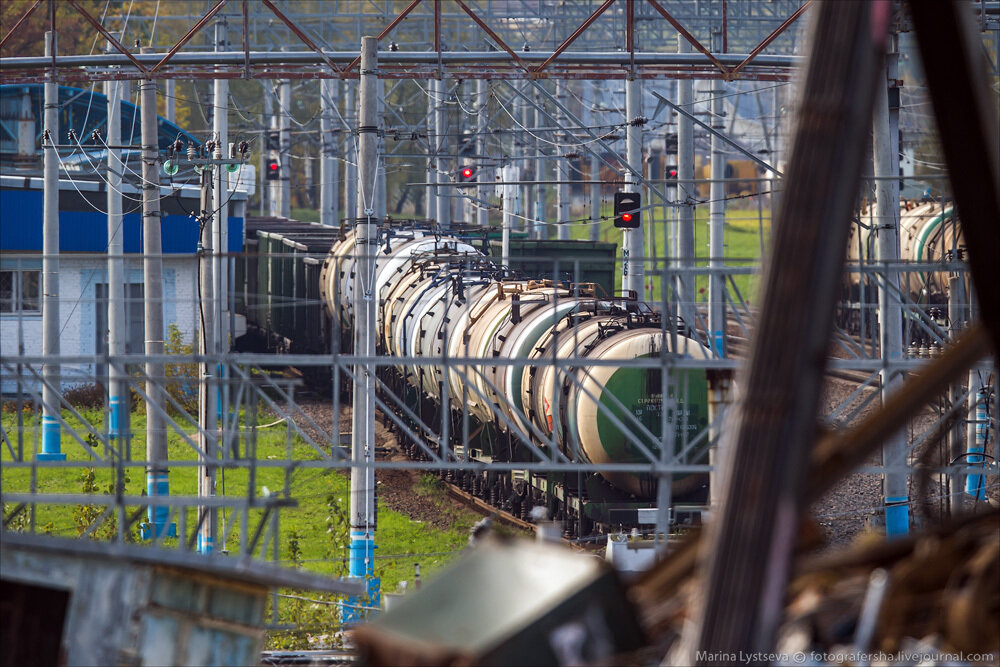

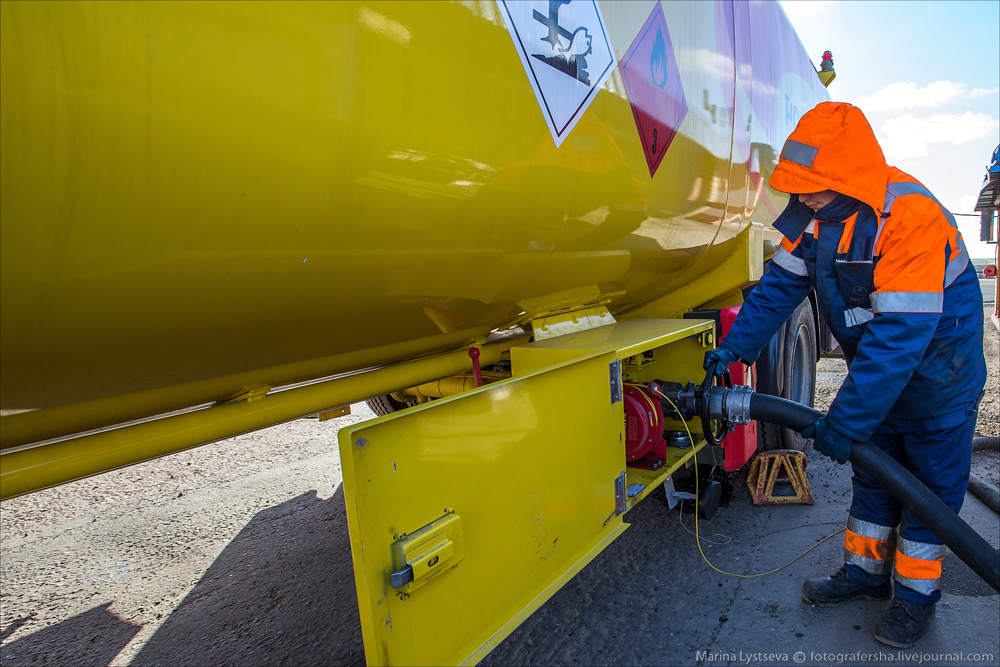

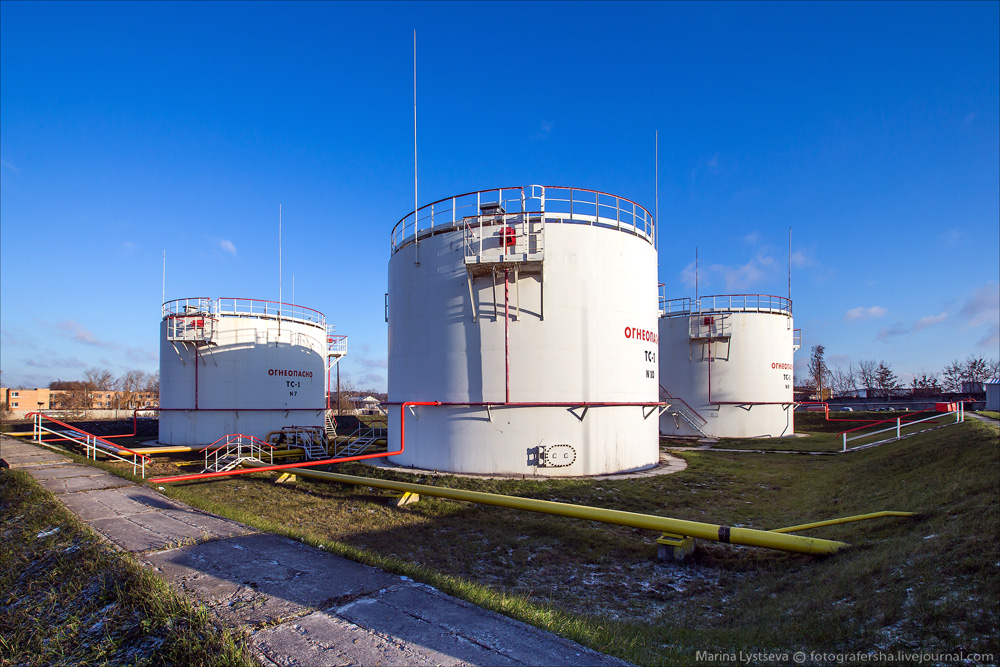

Как заправляют самолеты на примере "Роснефти" в аэропорту Внуково. Топливо поступает на приемный склад ГСМ двумя способами: - железнодорожным транспортом. Все начинается с терминала железной дороги, куда приходят составы с авиационным керосином, который доставляется из ближайших к Внуково нефтеперерабатывающих заводов в Рязани и заводов Самарской группы и ЯНОС (Ярославль); - по кольцевому трубопроводу напрямую с НПЗ. 1. 3. Из цистерн и по трубопроводу топливо перекачивается вот в эти огромные 5-тысячные (м3) резервуары. 5. В каждом таком резервуаре максимально находится 4,25 тысяч литров авиационного керосина. Внизу трубная обвязка - она служит для приема и выдачи авиатоплива. 7. По трубопроводу авиакеросин попадает в расходные емкости. 8. Переезжаем на предперонный пункт налива, где в бело-красных полосатых пунктах налива происходит непосредственная заправка керосина в топливозаправщики. 9. Шланг присоединяется к штуцеру топливозаправщика. 10. Далее следует процедура контроля качества. Хотя, на самом деле контроль качества "Роснефть" осуществляет на всем пути производства, что называется – от скважины до бака. В ТЗК процедура происходит следующим образом. Через специальный кран сливается около 10 литров керосина и в чистую банку берется проба для более детального анализа. 11. Сначала происходит визуальный контроль – керосин раскручивается в банке по спирали до образования воронки и осматривается на предмет пузырьков или осадка. 12. Второй этап проходит с помощью специального приспособления (ПОЗ-Т). ПОЗ-Т два раза промывается керосином, а затем проводится тест. Использованный керосин потом сливается в подземный резервуар. 13. Внутрь ПОЗ-Т устанавливаются специальные индикаторы (ИКТ), через которые протягивается авиакеросин на протяжении 8-10 секунд. Если в керосине содержится вода или механические примеси, на индикаторе выступят три пятна. При наличии механических примесей появятся 3 черных пятна, при наличии воды – три синих пятна. 14. Всё чисто, пора заправлять самолёт! 18. Топливозаправщик, в зависимости от размера цистерны, может вместить 60 тысяч литров. 21. На заправщиках установлены по 2 независимых наконечника нижней заправки, так быстрее будет идти процесс... 22. Фюзеляжный Пульт Контроля и Управления Заправкой Из показаний: тумблер задачи количества топлива, тумблер включения/отключения автоматического режима заправки, а также органы управления клапанами в случае ручной заправки. 23. Заправочный модуль топливозаправщика.

26. Оператор заправочной станции контролирует подъезд и отъезд топливозаправщика, помогает машине правильно встать под крыло, контролирует перепады на фильтр-элементах, управляет насосной установкой, а также осуществляет контроль качества топлива. 30. Что самое интересное – информация о том, сколько топлива в какой самолет залить теперь происходит не на бумаге, а через современные средства связи. В нашем случае это специально обученный телефон с программой, на который диспетчер отправляет все данные о количестве топлива для конкретного самолета. 32. А работнику остается только контролировать показания датчиков. 33. Вот например устройство, на которое нужно нажимать каждые полторы минуты для безопасности. 34. Это дифманометр. Он служит индикатором перепада давления. Если значение отклоняется от нормы – фильтры нужно менять.
