Системы радиоавтоматики.
Системы автоматической настройки радиоустройств в соответствии с параметрами радиосигнала называются системами радиоавтоматики.
Наиболее распространенной моделью радиосигнала является гармоническое колебание с медленно меняющимися параметрами:
Системы радиоавтоматики разделяются на 3 вида:
Амплитудные.
Частотные.
Фазовые.
Амплитудная система.
Пример амплитудной системы: система автоматической регулировки усиления (АРУ). АРУ предназначена для поддержания примерной постоянной амплитуды несущего колебания.
EЗ – напряжение задержки.
Напряжение задержки появляется только в том случае, когда напряжение с АД превысит напряжение задержки:
АРУ – нелинейная система, параметрическая.
Частотная система.
Пример частотной системы: система автоматической подстройки частоты гетеродина (АПЧ, АПЧГ, ЧАП).
ЧД – частотный дискриминатор.
АПЧ – система излучения, предназначенная для поддержания промежуточной частоты примерно на середине АЧХ.
Характеристика частотного дискриминатора:
Если fПЧ отличается от fПЧ ТРЕБ(центральная частота АПЧ) на ∆f, то на выходе ЧД возникает напряжение UЧД.
Фазовая система.
Пример фазовой системы: система фазовой автоподстройки частоты (ФАПЧ).
ωЭГ – эталонный генератор;
ФД – фазовый дискриминатор;
ПГ – подстраиваемый генератор.
Характеристика фазового дискриминатора:
Система ФАПЧ используется там, где необходимо поддерживать равенство частот ωЭТ и ωПГ с точностью до фазы.
Чтобы провести анализ системы необходимо составить ее математическую модель. Существуют 3 типа моделей:
Статическая модель.
Линейная модель.
Нелинейная модель.
Статическая модель системы апчг.
В статической модели учитываются только функциональные описания модели.
Смеситель представляет собой перемножитель, нагрузка которого является настроенной на частоту:
УПЧ: КУПЧ f =1.
Частотный дискриминатор, может быть реализован на двух расстроенных контурах:
Характеристика ЧД:
ФНЧ – простейший фильтр НЧ:
Для обоих фильтров KФНЧ = 1.
УПТ: КУПТ.
ПГ – подстраиваемый генератор
Заменим каждый элемент схемы его статической моделью:
Преобразуем модель, объединив в алгебраическое устройство:
∆fПЧ НАЧ – начальная расстройка.
Статическая модель описывается системой алгебраических уравнений, число которых равно количеству нелинейных элементов:
Статическая характеристика системы АПЧГ.
Статическая характеристика системы АПЧГ - зависимость расстройки установившегося напряжения от начальной расстройки ∆fПЧ УСТ(∆fПЧ НАЧ).

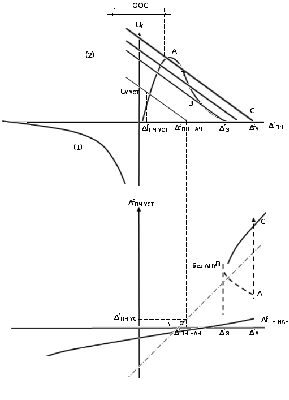

Статическую характеристику построим на основании графического решения системы уравнений, описывающих статическую модель.
Статическая характеристика совпадает с решением систем уравнений, если состояние системы соответствующее этому решению возможно. Состояние возможно, если оно устойчиво. Состояние устойчиво при ООС, а также при ПОС, если коэффициент передачи по петле < 1.
Если K1> 0, K2> 0, то ООС.
Начальная расстройка при которой система АПЧ выходит из режима эффективной автоподстройки называется полосой удержания ∆fУ.
Начальная расстройка при которой система входит в режим захвата называется полосой захвата ∆fЗ.
Для оценки качества работы АПЧ используют коэффициент автоподстройки, равный отношению начальной расстройки к расстройки в установившемся режиме:
Коэффициент автоподстройки можно численно определить по линейной статической модели:
В радиоприемниках KАП ≈ 70 ÷ 80.
