Технические данные
Погрешность определения гиромагнитного курса . ± 1,5°
Погрешность выдачи ортодромического курса:
в районе широт ±20° от места балансировки ±0,5°
в районе широт ±90° от места балансировки ±0,8°
Рабочие углы:
по крену ±55)"
по тангажу ±40°
Питание от сети напряжением:
постоянного тока 27 В
переменного (400 Гц) тока 200/36 В
Время готовности к работе после включения питания в режиме гирополукомпаса не менее 10 мин
Принцип действия
Основным режимом работы ТКС-П2 является режим гирополукомпаса (ГПК). При этом. оба гироагрегата ГА-3 (основной и контрольный) работают в режиме ГПК.
Режим магнитной коррекции (МК) является вспомогательным и используется кратковременно (3—4 мин) для первоначальной выставки гироагрегатов по магнитному курсу и компенсации ухода главной оси гироскопа в азимуте.
В режиме МК принцип действия основан на использовании свойств двух чувствительных элементов: индукционного датчика ИД-3 и курсового гироскопа ГА-3. Индукционный датчик с достаточной точностью определяет направление горизонтальной составляющей напряженности магнитного поля Земли. Недостатком ИД-3 является высокая чувствительность к ускорениям. которая приводит к появлению ошибок в виде колебаний сигнала курса.
Гироскоп, сохраняя положение главной оси вращения неизменным в пространстве, не реагирует на ускорения, сопровождающие полет самолета. Но главная ось гироскопа «уходит» от меридиана коррекции из-за суточного вращения Земли, из-за трения в осях и неточности балансировки. При совместной работе индукционного датчика и курсового гироскопа недостатки чувствительных элементов взаимно компенсируются.
Принцип
работы ТКС-П в режиме МК основан на

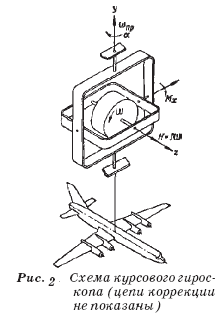

сочетании курсового гироскопа (рис. 2)
и прибора, измеряющего направление
горизонтальной составляющей магнитного
поля Земли – чувствительного элемента.
Указанное сочетание используют для
получения стабильных показаний
магнитного курса (называемого обычно
гиромагнитным). Курсовой гироскоп в
данной схеме является элементом,
обеспечивающим мгновенное и устойчивое
показание курса, отфильтрованного от
высокочастотных помехочувствительных
элементов электромеханическим пли
гироскопическим фильтром. Это позволяет
и реальных условиях полета обеспечить
точность измерения магнитного курса,
примерно соответствующую статической
точности чувствительного элемента,
так как медленно нарастающая погрешность
гироскопа выбирается корректирующим
(фильтрующим) устройством. На рисунке
приняты обозначения: z
–
главная ось гироскопа; х
и
у
–
оси прецессии гироскопа; Н
– кинетический
момент гироскопа; I
–
момент инерции ротора гироскопа; w
–
угловая скорость вращения ротора
гироскопа; Мx
–
внешний момент силы, действующий
относительно оси х;ωпр
– угловая скорость прецессии относительно
оси у.α–
величина ухода гироскопа в азимуте.Курсовая
система ТКС по своей структуре является
универсальным датчиком курса, входящим
в комплекс навигационно-пилотажного
оборудования самолета. Система ТКС в
навигационно-пилотажном комплексе
самолета позволяет с высокой точностью
на маршруте производить счисление
пути, обеспечивая значение точного
курса, необходимого для раскладки
вектора путевой скорости. Система
также обеспечивает выдачу курса,
необходимого для построения захода на
посадку в районе аэродрома.
Ввиду того, что полет по ортодромии обладает рядом преимуществ (точностных и методических) по сравнению с полетом по локсодромии, а также и в силу того, что на больших скоростях (при М > 1) определение курса с достаточной степенью точности возможно лишь в режиме ГПК (ввиду свойственной чувствительному элементу индукционного датчика так называемой скоростной девиации и определенных ограничений при работе астрокомпасов). Основным назначением ТКС является определение ортодромического курса самолета, точность которого определяется дрейфом курсового гироскопа, ошибкой его начальной выставки и точностью коррекции в полете.
Повышенная точность «хранения» ортодромического курса, высокая инструментальная точность начальной выставки и коррекции гироскопов, возможность контроля за точностью ортодромического курса, а также наличие индикации текущего путевого угла в комплектации ТКС-П отличает систему ТКС от других курсовых систем.
В режиме ГПК используется один чувствительный элемент—курсовой гироскоп, у которого главная ось вращения и оси внутренней рамы расположены горизонтально и произвольно относительно осей самолета, а ось внешней рамы является курсовой осью и расположена вертикально.
Для выдачи сигнала курса используется сельсин-датчик, ротор которого укреплен на курсовой оси, а статор — на следящей раме. Первоначальная выставка и корректировка курса осуществляются двигателем, который разворачивает статор сельсина относительно ротора до значения текущего курса. Сигналы на двигатель подаются в режиме МК от ИД-3 через КМ-5, а в режиме ГПК от задатчика курса на пульте управления ПУ-11.
С сельсин-датчика сигнал курса подается на потребители. В режиме ГПК с течением времени накапливается ошибка из-за ухода главной оси гироскопа в азимуте.
Для компенсации ухода применена азимутальная коррекция, состоящая из электрического моста, образованного широтным и поправочным потенциометрами пульта управления ПУ-11, усилителя УШК и двигателя, который со скоростью ухода главной оси гироскопа в азимуте вслед за ротором поворачивает статор сельсин-датчика. Взаимное положение ротора и статора сельсин-датчика не изменяется, и ошибки гироскопа на потребители не выдаются.
