Лаб_1 Головков И.Е. 12002108

ФЕДЕРАЛЬНОЕ Государственное АВТОНОМНОЕ образовательное УЧРЕЖДЕНИЕ ВЫСШЕГО образования

«БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ НАЦИОНАЛЬНЫЙ

ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ»

(НИУ «БелГУ»)

ИНСТИТУТ ИНЖЕНЕРНЫХ И ЦИФРОВЫХ ТЕХНОЛОГИЙ

Кафедра информационных и робототехнических систем

Отчет по лабораторной работе № 1

Вариант № 8

Тема работы «ОЗНАКОМЛЕНИЕ С ПРОГРАММОЙ PACKET TRACER. МОДЕЛИРОВАНИЕ СЕТЕЙ»

по дисциплине «Корпоративные информационно-управляющие сети»

студента очного отделения

2 курса 12002108 группы

Головкова Игоря Евгеньевича

Проверил:

проф. Польщиков Константин Александрович

БЕЛГОРОД, 2023

Цель работы: ознакомиться с программным пакетом Packet Tracer 5,

приемами работы с ним, приобрести навыки построения простейших сетей.

Ход работы:

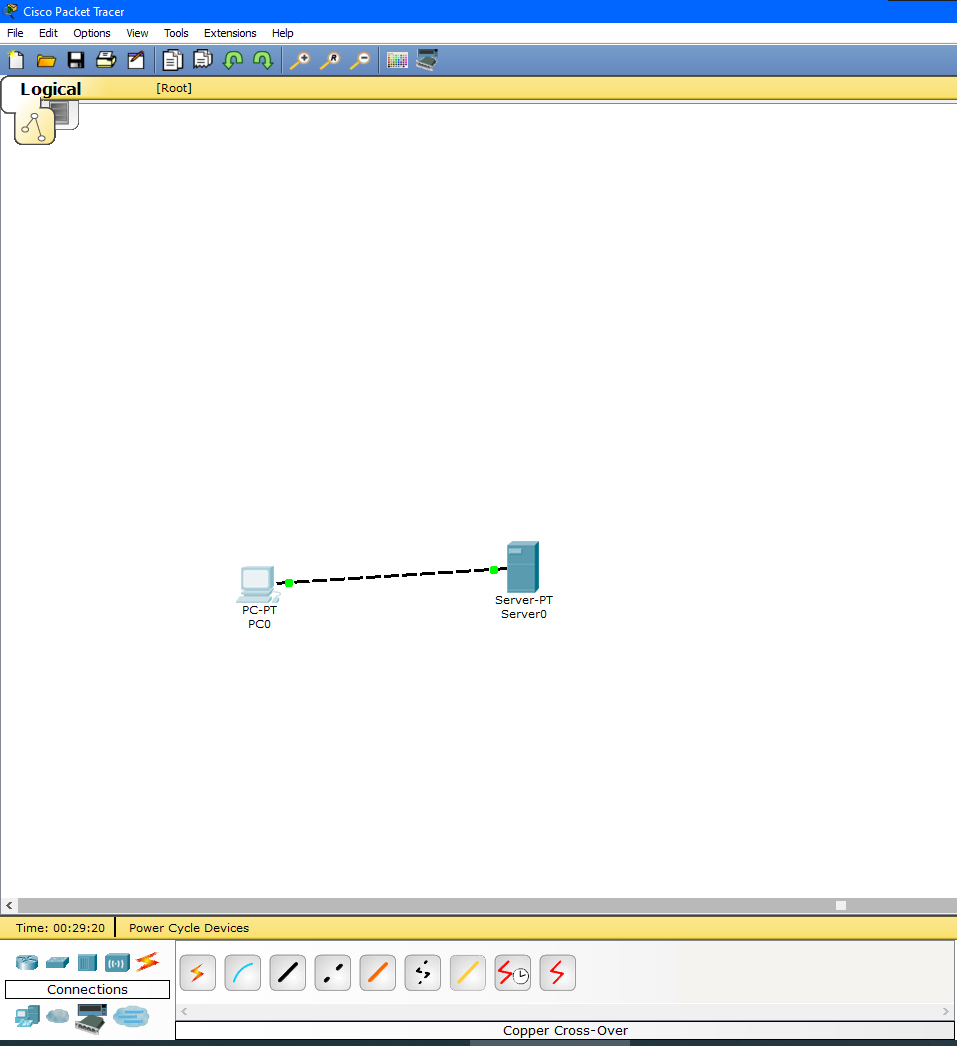

Рисунок 1 – Сеть, состоящая из компьютера и сервера

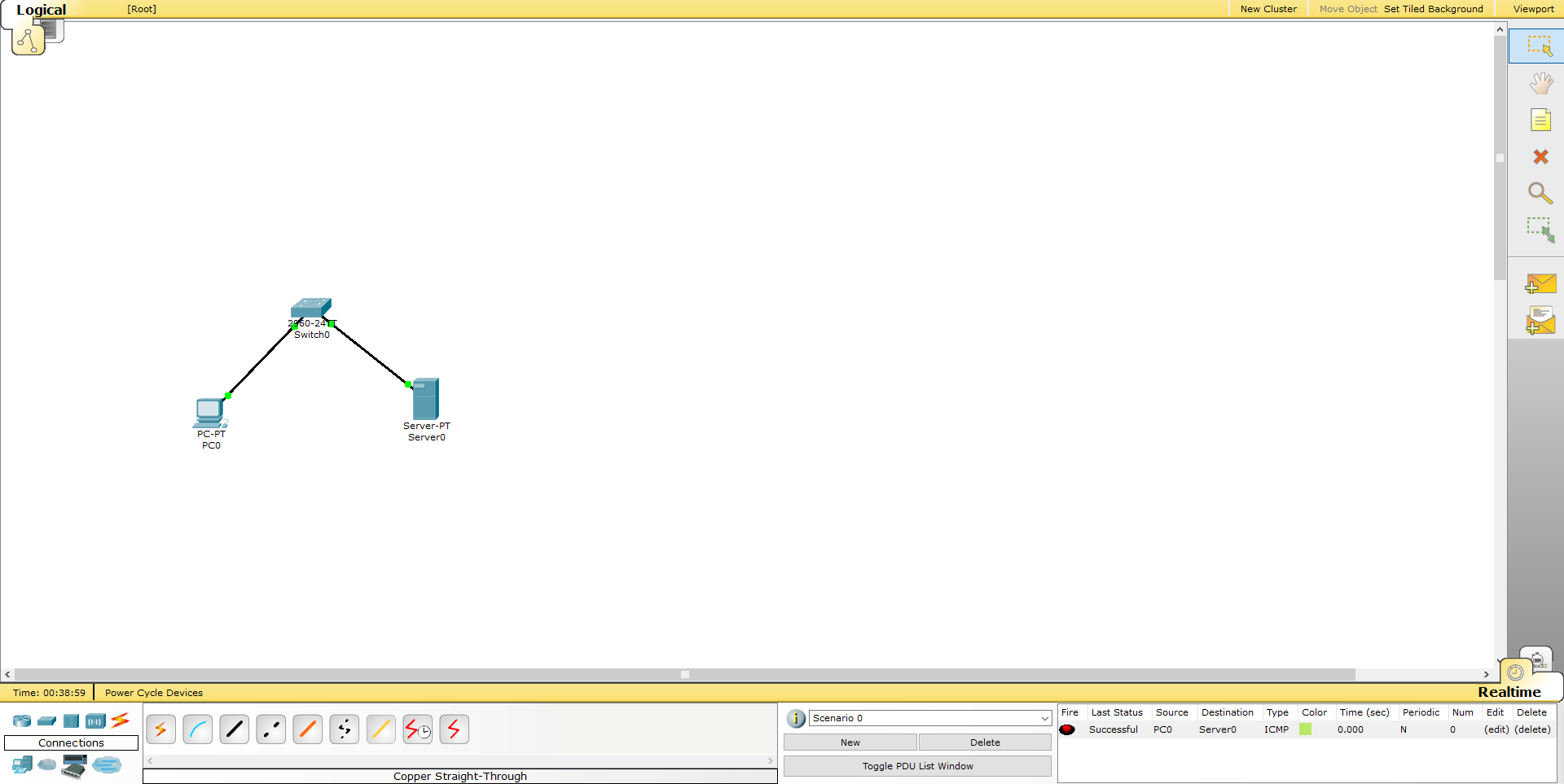

Далее в сеть был добавлен коммутатор, так же была проверена связь в этой сети, что изображено на рисунке 2.

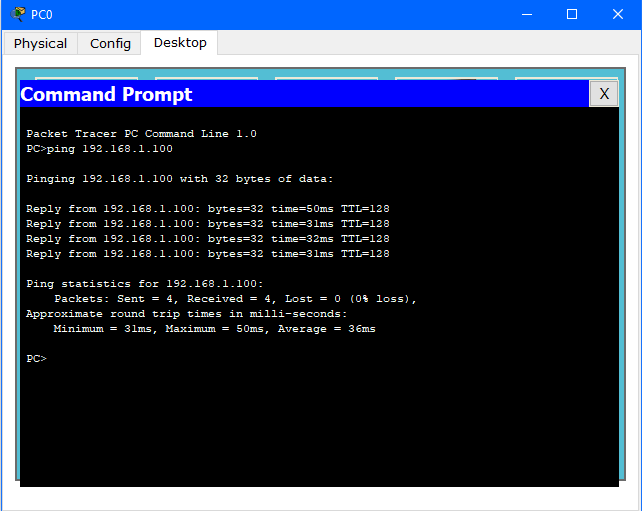

Рисунок 2 – Результат выполнения команды PING

Далее в сеть были добавлены маршрутизатор и ещё один сервер, который олицетворяет выход в Internet, настроили маршрутизатор.

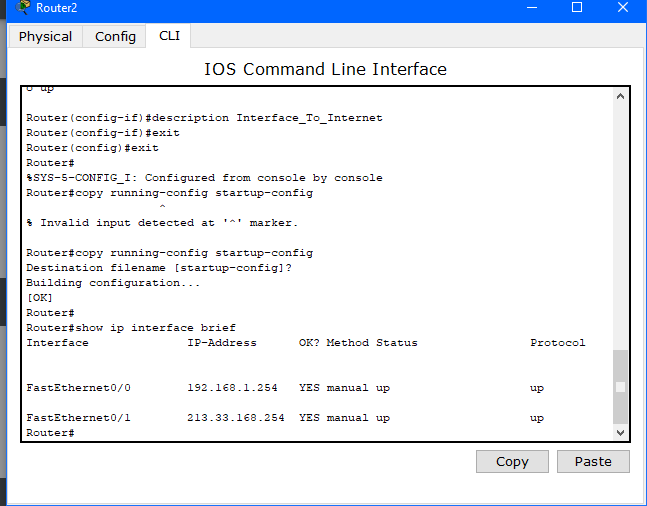

Рисунок 3 – Настройка маршрутизатора

Далее проверили подключение в смоделированном компьютере с помощью имитации браузера.

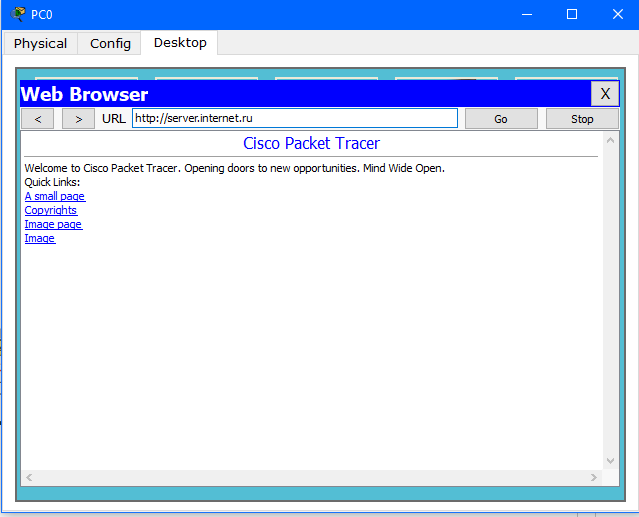

Рисунок 4 – Окно имитатора веб-браузера в Packet Tracer

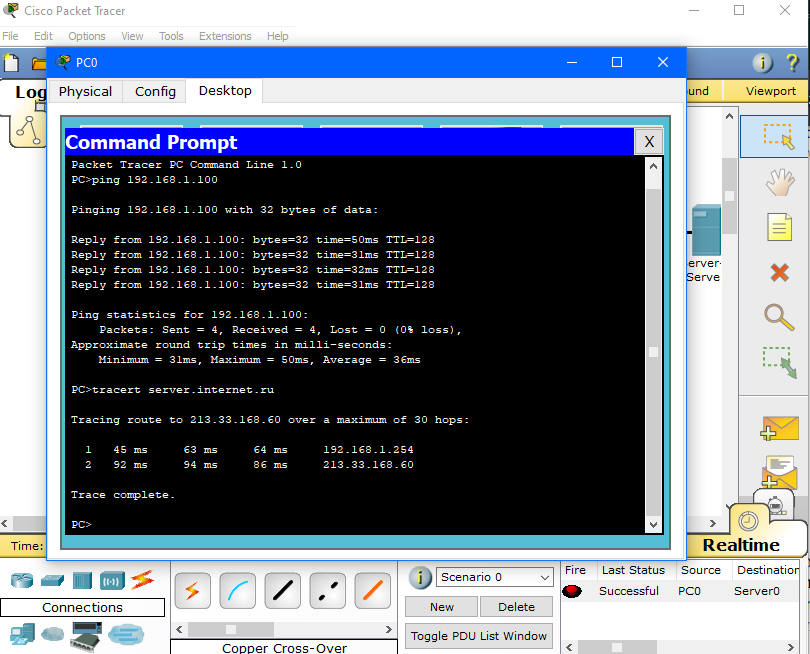

Рисунок 5 – Результат выполнения команды tracert (trace route)

Соединили компьютер и маршрутизатор консольным кабелем, просмотрели информацию о сети через маршрутизатор (рисунки 6 и 7).

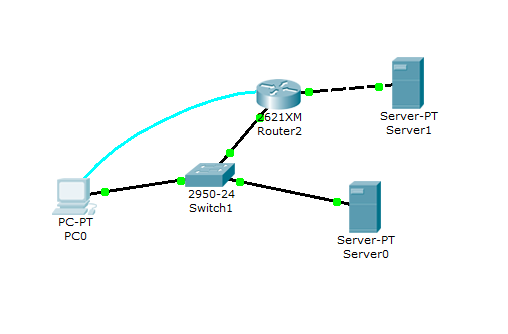

Рисунок 6 – Итоговое изображение соединения компьютера и маршрутизатора

Рисунок 7 – Информация о сети

Сделали сложный запрос о работе сети с помощью эквивалента утилиты PING.

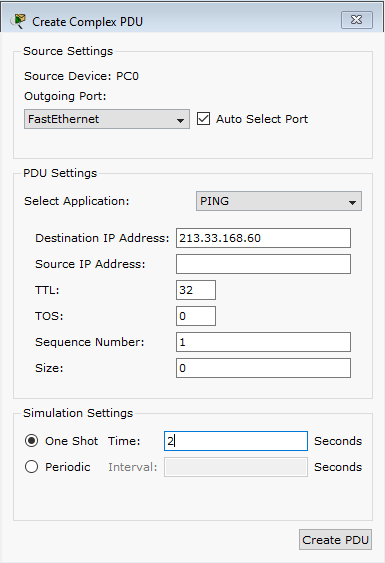

Рисунок 8 – Информация о запросе

Вывод: ознакомился с программным пакетом Packet Tracer 5,

приемами работы с ним, приобрёл навыки построения простейших сетей.
