ФЕДЕРАЛЬНОЕ Государственное АВТОНОМНОЕ образовательное УЧРЕЖДЕНИЕ ВЫСШЕГО образования

«БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ НАЦИОНАЛЬНЫЙ

ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ»

(НИУ «БелГУ»)

ИНСТИТУТ ИНЖЕНЕРНЫХ И ЦИФРОВЫХ ТЕХНОЛОГИЙ

Кафедра информационных и робототехнических систем

Отчет по лабораторной работе № 5

Вариант № 8

Тема работы «МАРШРУТИЗАЦИЯ. ПОНЯТИЕ АДМИНИСТРАТИВНОГО РАССТОЯНИЯ МАРШРУТА. СТАТИЧЕСКАЯ МАРШРУТИЗАЦИЯ» по дисциплине «Корпоративные информационно-управляющие сети»

студента очного отделения

3 курса 12002108 группы

Головкова Игоря Евгеньевича

Проверил:

Здоровцов Андрей Дмитриевич

БЕЛГОРОД, 2023

Цель работы: приобрести общие знания о статической маршрутизации на сетях, а также получить практические навыки настройки статических маршрутов.

Ход работы:

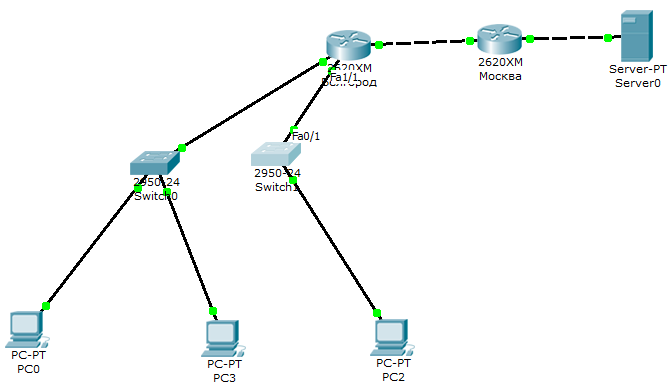

  1. Топология, требуемая по заданию, изображена на рисунке 1:

Рисунок 1 – Созданная топология

2. Настроили PC, роутеры и сервер таким образом, чтобы получился

статический маршрут (рис. 2, 3, 4, 5):

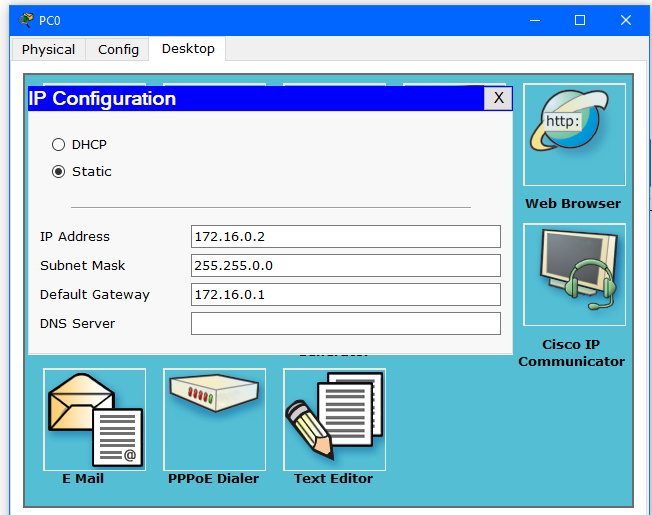

Рисунок 2 – Настроенная конфигурация IP PC0

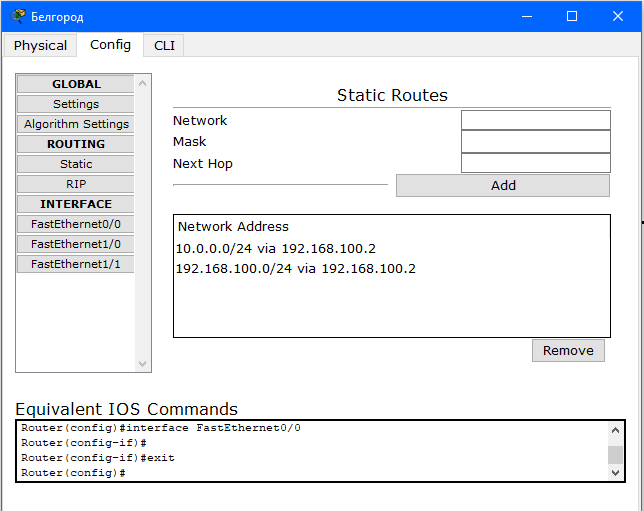

Рисунок 3 – Настроенный маршрутизатор с названием «Белгород»

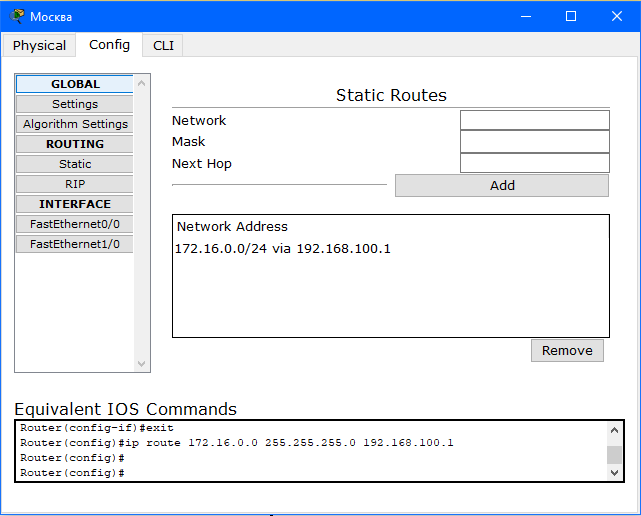

Рисунок 4 – Настроенный маршрутизатор с названием «Москва»

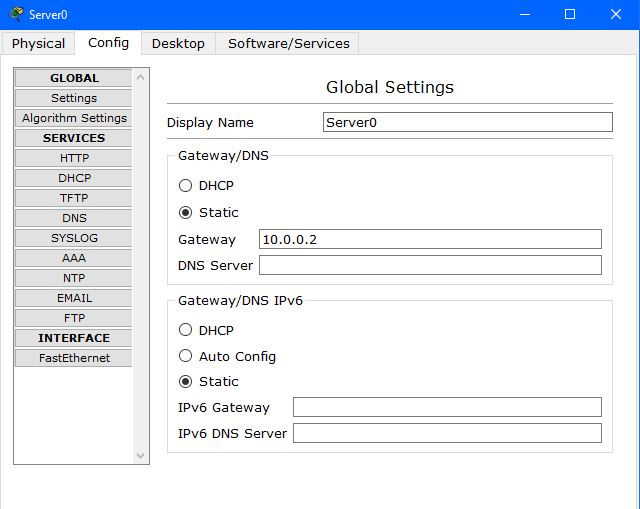

Рисунок 5 – Настроенный сервер

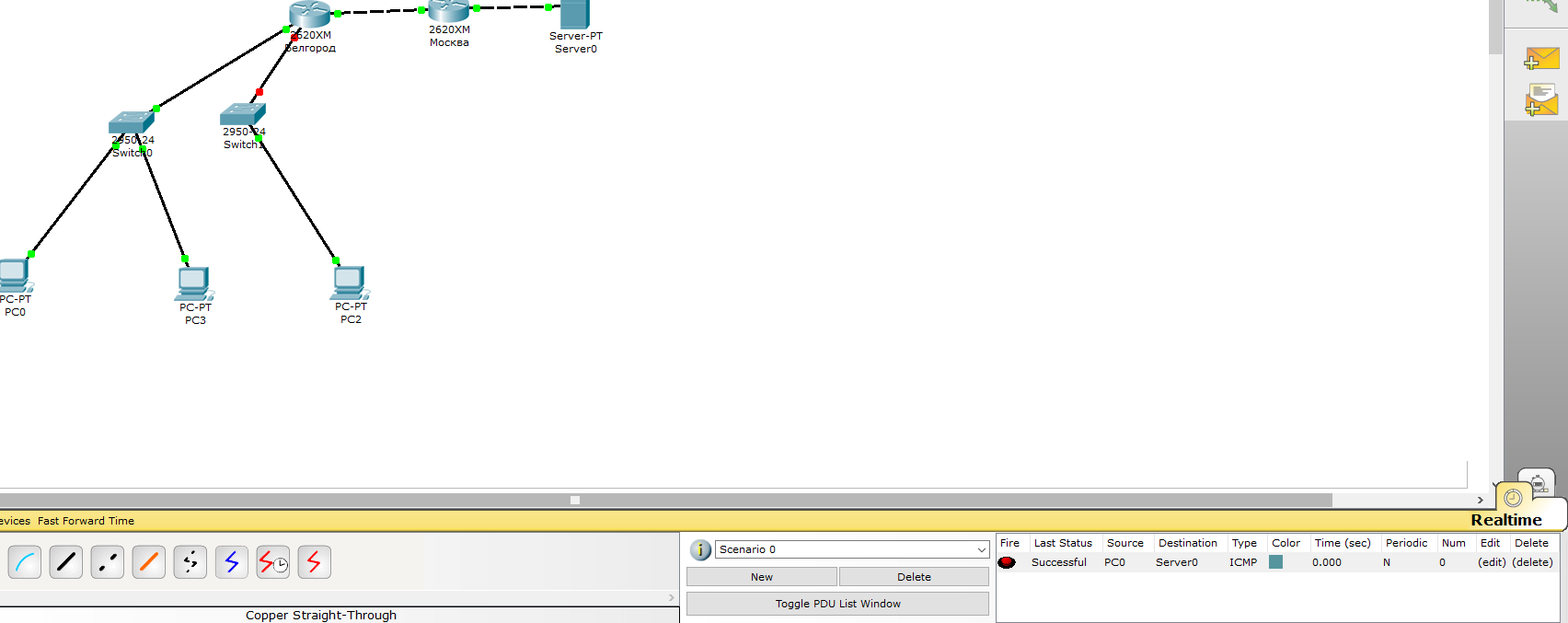

3. Проверили работу статической маршрутизации (рис. 6):

Рисунок 6 – Проверка работоспособности маршрутизации
