ЭЛЕКТРОННО-МИКРОСКОПИЧЕСКИЕ ИССЛЕДОВАНИЯ МОДИФИЦИРОВАННЫХ СИЛИКАТНАТРИЕВЫХ КОМПОЗИЦИЙ

М.П. Кочергина, Ю.Г. Иващенко, А.В. Страхов, Д.К. Тимохин

Представлены результаты исследования модифицированных силикатнатриевых композиций методом просвечивающей электронной микроскопии, где в качестве модификатора использовалась цинковая соль уксусной кислоты. Показано, что характерные изменения на микроснимках могут указывать на процессы синтеза ZnSiO3 в исследуемой системе. На основании результатов электронно-микроскопических исследований, дополняющих результаты ИК-спектроскопического, рентгенофазового и дифферен- циально-термического анализов аналогичных модифицированных силикатнатриевых композиций, предложена схема образования ZnSiO3 в исследуемой системе.

Ключевые слова: жидкое натриевое стекло; силикатнатриевые связующие; цинковая соль уксусной кислоты; водостойкость; просвечивающая электронная микроскопия

ELECTRON-MICROSCOPIC STUDIES OF MODIFIED SODIUM

SILICATE COMPOSITIONS

M.P. Kochergina, Yu.G. Ivashchenko, A.V. Strakhov, D.K. Timokhin

The results of the study of modified sodium silicate compositions by the method of translucent electron microscopy, where the zinc salt of acetic acid was used as a modifier, are presented. It is

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

shown that characteristic changes in micrographs may indicate the processes of ZnSiO3 synthesis in the researched system. Based on the results of electron microscopic studies, supplementing the results of IR spectroscopic, X-ray phase and differential thermal analyzes of similar modified sodium silicate compositions, a scheme for the formation of ZnSiO3 in the system under study is proposed.

Keywords: liquid sodium glass; silicate binders; zinc salt of acetic acid; water resistance; transmission electron microscopy

Перспективы применения силикатнатриевых связующих (СНС) для получения строительных материалов широкой номенклатуры с заданными свойствами обусловлены: наличием комплекса вяжущих свойств, адгезионных и когезионных составляющих; высокой химической активностью; способностью вспучиваться при воздействии повышенных температур; технологичностью и доступностью исходного сырья для их производства; комплексом свойств в изделиях – стойкостью к воздействию высоких температур, агрессивных сред (разбавленных и концентрированных кислот).

Анализ научно-технической литературы показал, что повышение водостойкости силикатнатриевых материалов достигается модифицированием СНС оксидами и гидроксидами поливалентных металлов [1-4]. Интерес представляет вариант процесса in situ, когда формирование МеO и Ме(OH)2 осуществлялось бы непосредственно в силикатнатриевой матрице. Обращают на себя внимание методы, которые используют при направленном синтезе высокодисперсных частиц металлов и их соединений в органических полимерных матрицах [5-9]. Такие методы основаны на использовании в качестве прекурсоров солей металлов (преимущественно нитратов, сульфатов, оксалатов и ацетатов), которые способны при щелочном гидролизе образовывать Ме(OH)2, а при термолизе разлагаться до соответствующих МеO.

Выдвинута рабочая гипотеза, которая заключается в возможном образовании труднорастворимых комплексов через стадию термического разложения и щелочного гидролиза цинковой соли уксусной кислоты (ацетата цинка) в системе силикатнатриевого связующего.

Ранее экспериментально установлено, что модификатор – ацетат цинка (АЦ) – наиболее эффективно вводить в связующее в виде насыщенного водного раствора с концентрацией 20-28 %. Показано, что температурная обработка модифицированных образцов в области значений 440-450 °С приводит к более существенному повышению водостойкости (на 25-28 %), чем при низкотемпературном (110-180 °С) отверждении

(на 20-23 %) [10-12].

Спривлечением физико-химических методов анализа (РФА, ИКС, ДТА) изучен механизм взаимодействия водных растворов ацетата цинка и силиката натрия. В работе методом рентгенофазового анализа (РФА) показано, что в модифицированной системе на стадии низкотемпературного отверждения (T=110-180 °С) происходит

образование труднорастворимого гидросиликата цинка Zn2SiO4H2O и малорастворимой гидроокиси γ-Zn(OH)2, что может быть результатом химического соосаждения при взаимодействии двух растворов. В свою очередь, ИК-спектроскопический анализ (ИКС) аналогичных модифицированных образцов достаточно хорошо согласуется с результатами РФА и свидетельствует о процессах поликонденсации SiO4-тетраэдров и

озамене атомов Si в части кремнекислородных тетраэдров на атомы Zn. В работе с помощью РФА и дифференциально-термического (ДТА) анализов показано, что не гидролизованный АЦ и не вступившие в реакцию гидроксиды цинка способны подвергаться термолизу в диапазоне температур 200-450 °С с образованием ZnO и дополнительно участвовать в процессах синтеза труднорастворимых комплексов в силикатнатриевой системе. На термограмме ДТА модифицированного образца обнаружен экзотермический эффект при температуре 440 °С, который может быть связан с образо-

ванием новой кристаллической фазы ZnSiO3, идентифицируемой на дифрактограмме соответствующего образца [10-13].

Сцелью получения дополнительных сведений о структурно-химических изменениях модифицированного связующего применен метод просвечивающей электронной микроскопии аналогичных модифицированных образцов [13].

BUILDING MATERIALS AND PRODUCTS

Объектом исследования являлись модифицированные силикатнатриевые композиции (СНК) на основе товарного жидкого натриевого стекла, соответствующего ГОСТ 13078-81 (ρ=1480 кг/м3; силикатный модуль М=2,7). В качестве модификатора использовали органическое цинксодержащее соединение – дигидрат ацетата цинка (ГОСТ 5823-78). В качестве отвердителя в составах применялся кремнефтористый натрий (ТУ 6-09-05807960-114-94).

Микроскопические исследования образцов проводились на просвечивающем электронном микроскопе Zeiss Libra 120 (Германия) на базе Центра коллективного пользования научным оборудованием в области физико-химической биологии и нанобиотехнологии «Симбиоз» Федерального государственного бюджетного учреждения науки «Институт биохимии и физиологии растений и микроорганизмов» Российской академии наук (г. Саратов). Образцы представляли собой тонкодисперсные порошки на основе модифицированной силикатнатриевой системы.

Микроснимки модифицированных образцов представлены на рис. 1–5.

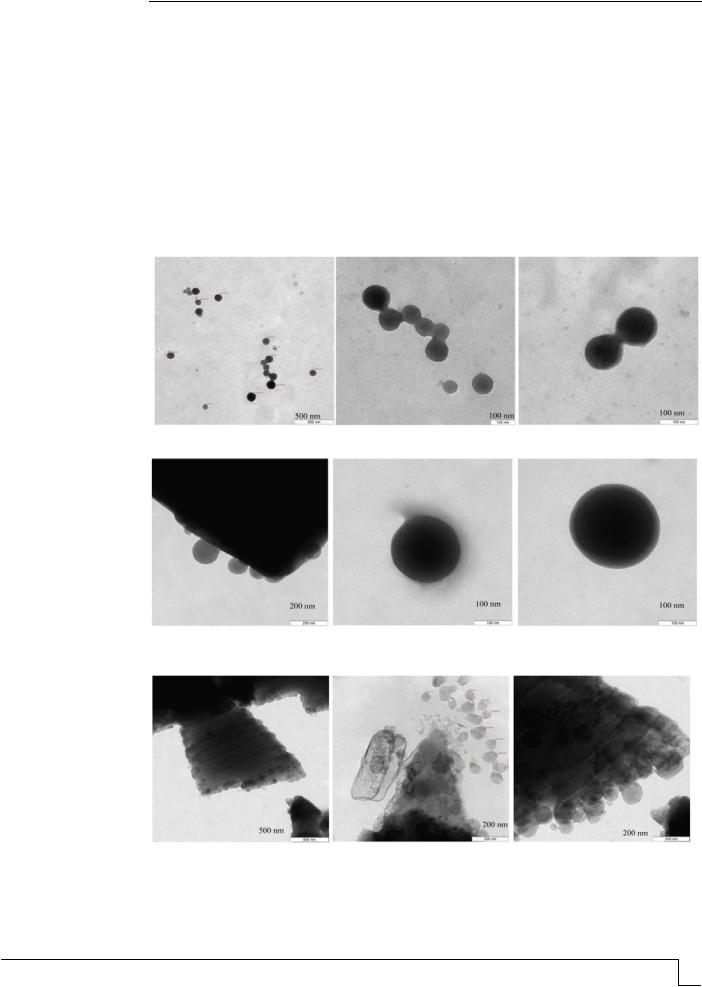

Рис. 1. Микроснимок образца №1 (СНС, КН-10 % по массе СНС), T=110 °С

Рис. 2. Микроснимок образца №2 ( СНС, 24 % водный раствор АЦ – 10 % по массе СНС), Т=110 °С

Рис. 3. Микроснимок образца №3 (СНС, КН – 10 % по массе СНС, 24 % водный раствор АЦ – 10 % по массе СНС), Т=110 °С

На микрофотографиях образцов №1-3 (см. рис. 1-3) визуализируются частицы, которые представляют собой практически сферические монодисперсные глобулы и

BUILDING MATERIALS AND PRODUCTS

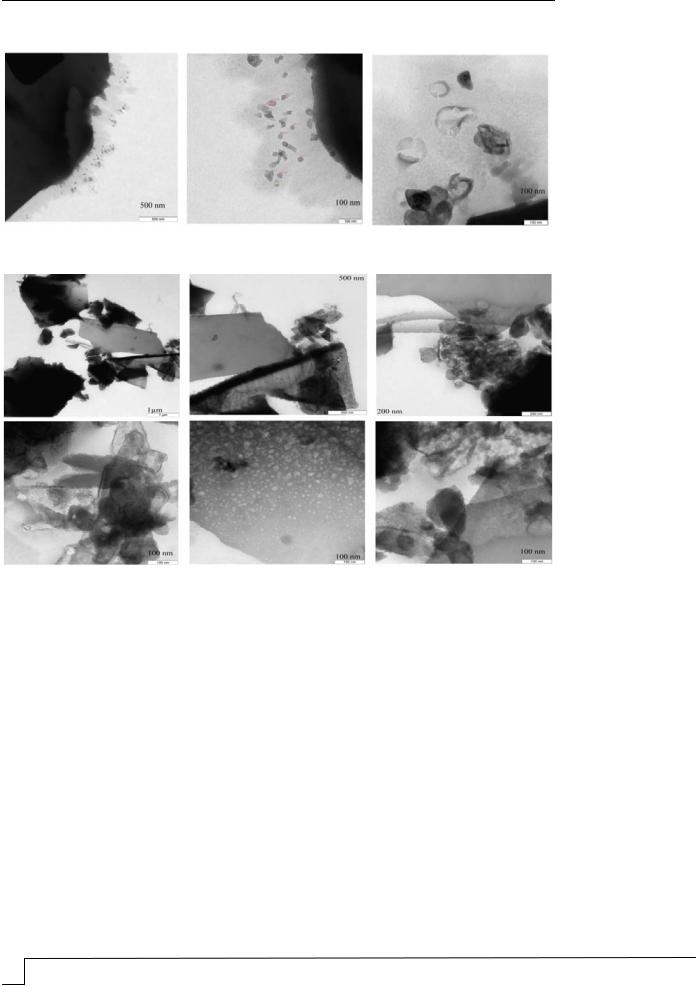

Микроснимки образца (см. рис. 5) на основе модифицированного СНС с отвердителем, подвергнутого тепловой обработке при Т=450 °С, принципиально отличаются от микроснимков предыдущих образцов. Следует отметить отсутствие сферических частиц с размером от 60 до 255 нм, наблюдается появление более крупных структурных образований (волокнистых и пластинчатых), что может указывать на процессы синтеза ZnSiO3 в исследуемой системе.

Из анализа полученных данных можно сделать вывод, что образование метасиликата цинка ZnSiO3 при нагреве модифицированных композиций до 450 °С осуществляется через стадию термического разложения Zn(O2C2H3)2 и Zn(OH)2 до ZnO по следующей схеме:

Следует отметить, что по справочным данным твердофазные реакции окиси цинка и кристаллической окиси кремния проходят под воздействием достаточно высоких температур (Т=900-1400 °С). Для исследуемой системы аморфная структура SiO2 определяет более высокую химическую активность. К тому же известно, что твердофазные реакции в значительной степени зависят от дисперсности исходных реагентов и могут протекать наиболее активно с уменьшением размера частиц.

Таким образом, установлено химическое взаимодействие в системе силикатнатриевое связующее – водный раствор ацетата цинка, подтверждаемое образованием трудно- и малорастворимых цинкосодержащих соединений, что является причиной повышения водостойкости. При этом процессы синтеза новообразований в исследуемой системе в первую очередь определяются соотношением и интенсивностью взаимодействия реагирующих компонентов, температурой нагрева. Установление взаимосвязи указанных факторов с физико-механическими, эксплуатационными свойствами, технологическими параметрами позволит осуществить конструирование и получение водостойких силикатнатриевых композиционных материалов с регулируемыми характеристиками.

Список литературы

1. Фиговский, О.Л. Жидкое стекло и водные растворы силикатов как перспективная основа технологических процессов получения новых нанокомпозиционных материалов / О.Л. Фиговский, П.Г. Кудрявцев // Инженерный вестник Дона. – 2014. –

№2. – URL: ivdon.ru/ru/magazine/archive/n2y2014/2448.

2. Figovsky, O. Nanostructured Binder for Acid-Resisting Building Materials / O. Figovsky, Yu. Borisov, D. Beilin // Scientific Israel-Technological Advantages. – 2012. – Vol. 14(1). – P. 7–12.

3.Малявский, Н.И. Новые способы модифицирования цинком щелочносиликатных пеноматериалов / Н.И. Малявский, О.В. Душкин, Н.В. Великанова //

Вестник МГСУ. – 2007. – №1. – С. 167–169.

4.Figovsky, O. Improvement of Strength and Chemical Resistance of Silicate Polymer Concrete / O. Figovsky, D. Beilin // International Journal of Concrete Structures and Materials. – 2009. – Vol. 3 (2). – P. 97–101.

5.Фиговский, О.Л. Нанокомпозитные органоминеральные гибридные материалы

/О.Л. Фиговский, П.Г. Кудрявцев // Инженерный вестник Дона. – 2014. – №2. – URL: ivdon.ru/ru/magazine/archive/n2y2014/2476.

6.Айлер, Р. Химия кремнезема: в 2 ч. / Р. Айлер. – М.: Мир, 1982. – Ч. 1. – 416 с.

7.Вассерман, И.М. Химическое осаждение из растворов / И.М. Вассерман. – Л.:

Химия, 1980. – 208 с.

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

8.Сидоров, В.И. Получение низкоосновных силикатов некоторых переходных металлов методом осаждения / В.И. Сидоров, Н.И. Малявский, Б.В. Покидько //

Вестник МГСУ. – 2007. – №1. – С. 163–166.

9.Некрасов, Б.В. Основы общей химии: в 2 т. / Б.В. Некрасов. – Л.: Химия, 1973. – Т. 2. – 688 с.

10.Иващенко, Ю.Г. Роль цинкосодержащих модифицирующих добавок в формировании структуры силикатнатриевых композиционных материалов / Ю.Г. Иващенко, И.Л. Павлова, М.П. Кочергина // Инженерный вестник Дона (электронный журнал). – 2015. – №2, Ч.2. – URL: ivdon.ru/ru/magazine/archive/n2p2y2015/3012

11.Иващенко, Ю.Г. Структурообразование силикатнатриевого связующего, модифицированного водным раствором ацетата цинка / Ю.Г. Иващенко, И.Л. Павлова, М.П. Кочергина // Вестник Волгоградского государственного архитектурно-строитель- ного университета. Серия: «Строительство и архитектура». – 2016. – Вып. 43(62). –

С. 66–76.

12.Ivaschenko, Y. Structure formation and properties of thermochemically modified silicate-sodium compositions / Y. Ivaschenko, M. Kochergina, I. Pavlova // E3S Web of Conferences. – 2019. – 97. 7 (2019)

13.Кочергина, М.П. Структурообразование и свойства строительных композитов на основе силикатнатриевых связующих, модифицированных цинкосодержащими растворами: дис. … канд. техн. наук: 05.23.05 / М.П. Кочергина. – Пенза, 2017. – 213 с.
