BUILDING MATERIALS AND PRODUCTS

САМОКЛЕЯЩИЕСЯ РАДИОПОГЛОЩАЮЩИЕ ПОКРЫТИЯ*

В.Д. Черкасов, Ю.П. Щербак, Ю.В. Юркин, В.В. Авдонин, Д.В. Черкасов

Рассмотрен процесс создания и исследования самоклеящихся радиопоглощающих покрытий. Эти материалы могут быть использованы в качестве покрытий, поглощающих электромагнитные волны в сверхвысокочастотном (СВЧ) диапазоне, уменьшающих мощность отраженного сигнала электромагнитной волны в широком диапазоне частот.

Ключевые слова: герметик, радиопоглощающий материал, поглощение, отражение

* Работа выполнена при финансовой поддержке Министерства науки и высшего образования Российской Федерации по теме «Организация импортозамещающего производства самоклеящихся радиопоглощающих материалов с повышенными защитными свойствами» в рамках Государственного контракта №075-11-2022-008 от 6 апреля 2022 г., идентификатор государственного контракта

000000S407522QMX0002.

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

SELF-ADHESIVE RADIO ABSORBING COATINGS**

V.D. Cherkasov, Yu.P. Shcherbak, Yu.V. Yurkin, V.V. Avdonin, D.V. Cherkasov

The process of creation and research of self-adhesive radio-absorbing coatings is considered. These materials can be used as coatings which absorb electromagnetic waves in ultrahigh frequency range, reducing the power of the reflected signal of an electromagnetic wave in a wide frequency range.

Key words: sealant, radio absorbing material, absorption, reflection. radar absorbing coating

Введение

Впоследнее десятилетие бурное развитие получили технологии, связанные с излучением электромагнитной энергии в окружающую среду. Освоение частотных диапазонов, развитие радиовещания, увеличение числа телевизионных каналов, развитие спутниковой и сотовой связи резко обострили проблемы электромагнитной экологии. Существует устойчивая тенденция наращивания количества излучающих технических средств, увеличения их энергетических потенциалов и территориальной концентрации.

С точки зрения экологии электромагнитное излучение – это один из видов энергетического загрязнения окружающей среды. В 1996 году Всемирная организация здравоохранения впервые ввела понятие «электромагнитное загрязнение окружающей среды», которое ёмко и точно отражает новый формирующийся тренд – именно этот физический фактор сопутствует современному витку технико-экономической политики, основанной на передаче информации. Одновременно материалы Программы ООН по защите окружающей среды (UNEP) и проекта ВОЗ «EMF International Project» подчеркивают, что электромагнитное поле является биологически активным биотропным фактором, в определённых условиях способным вызвать патологические изменения в функционировании организма человека [1–7].

Эффективный способ, позволяющий обеспечить требования электромагнитной экологии и безопасности, – это снижение до приемлемого уровня электромагнитного излучения при работе радиоэлектронных систем за счет применения защитных материалов.

Анализируя состав существующих защитных материалов, можно прийти к выводу, что экранирующие (отражающие) свойства доминируют над поглощающими [8–15]. Это связано с относительной простотой изготовления таких материалов. Однако в условиях современной электромагнитной обстановки потребность именно в поглощающих материалах существенно возрастает, что объясняется необходимостью исключить влияние переотражений на усложнение структуры электромагнитного поля, приводящего, с одной стороны, к возможности формирования локальных неоднородностей, а с другой – к росту суммарного поверхностного облучения объекта.

Таким образом, потребность в использовании материалов и средств снижения интенсивности электромагнитного поля является объективной необходимостью в современных производственных и непроизводственных условиях.

Тенденция развития радиопоглощающих материалов требует создания недорогих материалов, матрицы которых должны обладать высокой адгезией к различным поверхностям, повышенной гидрофобностью.

Всвязи с этим решением этой проблемы является создание эластичных самоклеящихся радиопоглощающих материалов с высокой адгезией к различным материалам, которые могут крепится к поверхностям любой сложности.

Для получения самоклеящихся радиопоглощающих материалов предлагается технология получения герметиков невысыхающего типа. Она имеет следующие преимущества:

технологичность;

**The paper was financially supported by the Ministry of Science and Higher Education of the Russian Federation on the topic «Organization of import-substituting production of self-adhesive radio-absorbing materials with enhanced protective properties», within the framework of State Contract No. 075-11-2022-008 dated April 6, 2022, identifier of the State Contract 000000S407522QMX0002.

BUILDING MATERIALS AND PRODUCTS

долговечность (благодаря высокой атмосферно-, термо-, морозо- и химической стойкости);

экологическая безопасность;

невысокая стоимость (из-за возможности введения большого количества наполнителей и использования каучуков общего назначения в качестве полимерной основы);

высокая адгезия к различным субстратам;

эластичность.

Методы и материалы. Волноводная методика проведения экспериментов

Радиофизические свойства материала оценивали по волноводной методике [16]. Она позволяет достаточно быстро проводить эксперименты. Сигнал на выходе генератора автоматически изменялся в пределах нужного диапазона, что позволяло визуально оценивать результаты эксперимента. При этом некоторые опыты ставились с конкретным заданием частоты.

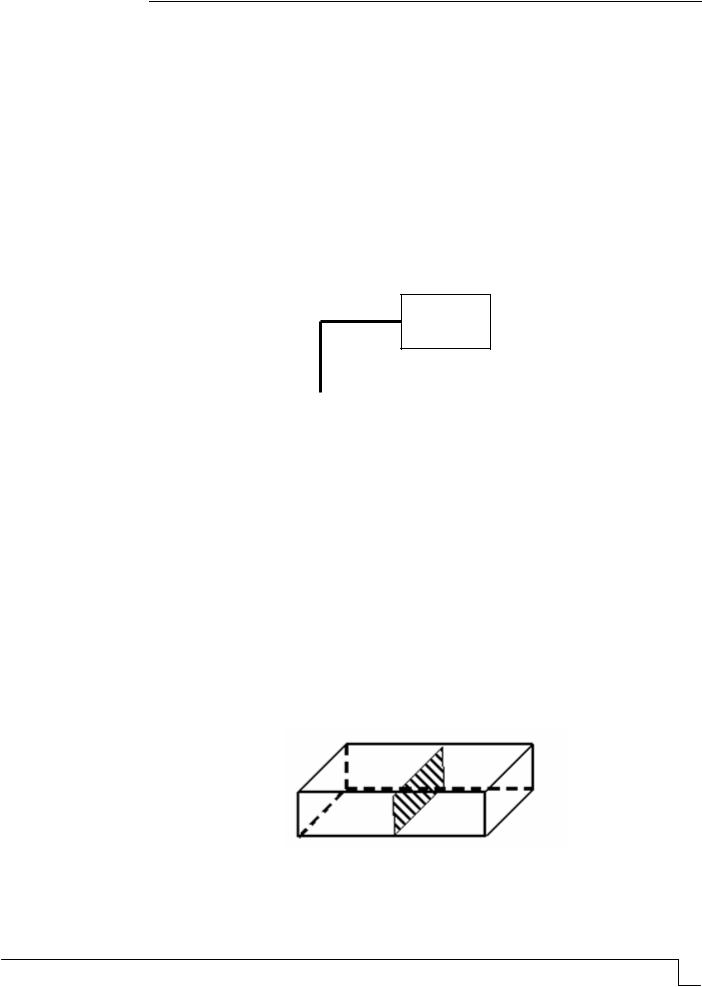

Блок-схема экспериментов по измерению радиопоглощения исследуемых материалов приведена на рис. 1.

4

3

Рис. 1. Блок-схема экспериментов по измерению радиопоглощения исследуемых материалов: 1 – скалярный анализатор цепей Р2М-04А; 2 – детекторная головка; 3 – измерительный волноводный тракт с исследуемым материалом;

4 – персональный компьютер с анализатором спектра Agilent N9000A серии CXA

Скалярный анализатор цепей 1 имеет две детекторные головки 2 для измерения коэффициента прохождения и коэффициента стоячей волны соответственно. Для определения требуемого параметра необходимо подключить к измерительному тракту нужную детекторную головку и штатный кабель прибора согласно схемам, указанным в руководстве по эксплуатации. Измерительный тракт 3 состоит из двух коаксиальноволноводных переходов и двух отрезков волноводов. В ходе эксперимента исследуемый материал размещался в центре на стыке двух отрезков волноводов в виде диафрагмы так, как показано на рис. 2.

Рис. 2. Размещение исследуемого материала в виде диафрагмы в центре волновода

При проведении измерений величин радиопоглощения материалов использовался скалярный анализатор цепей Р2М-04А, который предназначен для измерений модуля коэффициента передачи (КП) и коэффициента отражения (КО) мощности в тракте, а

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

также для измерения коэффициента стоячей волны по напряжению (КСВН). Перед началом измерений к СВЧ-выходу прибора Р2М-04А подключался анализатор спектра Agilent N9000A серии CXA для установления и контроля уровня выходной мощности скалярного измерителя цепей во всем доступном диапазоне частот.

Измерение характеристик поглощения материала в регулярных структурах осуществлялось размещением образцов в соответствующих измерительных каналах. В случае прямоугольного волновода канал представлял собой сборку из двух КВП (коаксиально-волноводный преобразователь) и волноводного тракта.

КСВН измерялся в сечении установки исследуемого образца (сечение А на рис. 3). Калибровка измерительного тракта в режиме измерения КСВН осуществлялась организацией в сечении А режима холостого хода и режима короткого замыкания (в отсутствие исследуемого образца). Режим короткого замыкания реализуется установкой металлической заглушки в указанное сечение А. Холостой ход обеспечивается установкой в это сечение согласованной волноводной нагрузки. Измеренная величина КСВН для измерительного тракта без образца во всем интересующем диапазоне частот не превышала 1,3.

Место размещения исследуемого образца

согласованная

КВП Отрезок волновода Отрезок волновода волноводная нагрузка

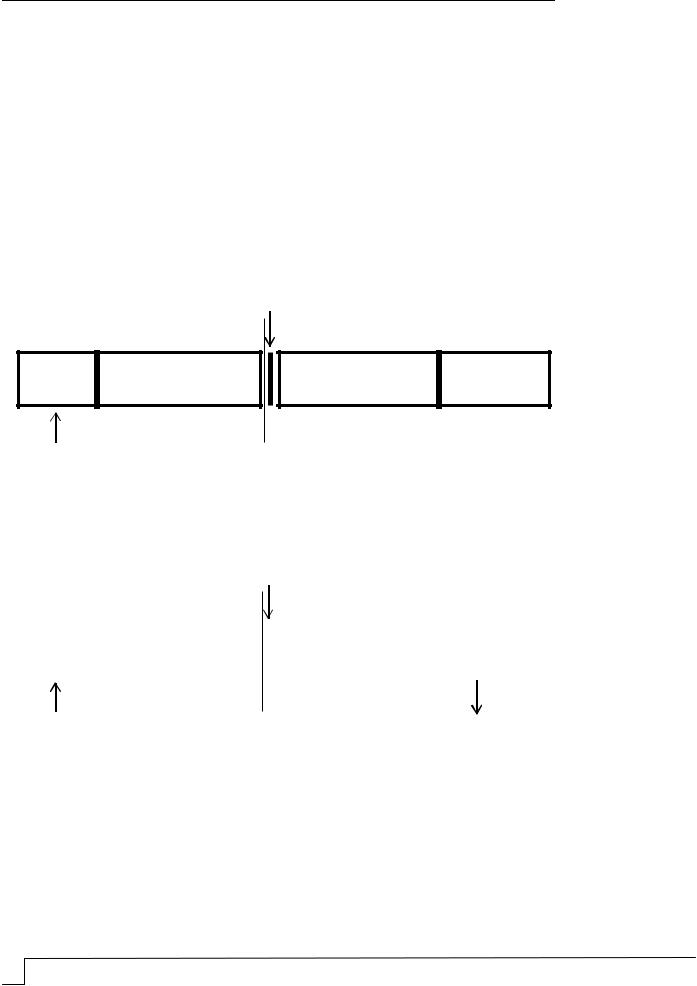

Рис.3. Схема калибровки и измерения КСВН скалярным анализатором Р2М-04А

Схема измерения коэффициента прохождения показана на рис. 4. Калибровка прибора Р2М-04А в этом режиме осуществлялась подключением измерительной структуры, изображенной на рис. 4, в отсутствие исследуемого образца.

Место размещения исследуемого образца

Вход в тракт Сечение А Выход из тракта

Рис. 4. Схема калибровки и измерения коэффициента прохождения

В результате измерений определяются величины КСВН и коэффициента прохождения при установленном в сечение А исследуемом образце. По полученным значениям рассчитывается энергетический баланс (падающая на вход измерительного волноводного тракта мощность есть сумма прошедшей и отраженной волн). Для удобства расчетов и наглядности представления результатов в качестве опорного уровня мощности падающей волны выбрана величина 100 мВт (20 дБм).

Материалы

За основу для создания радиопоглощающих материалов взяты герметики серии Абрис, ТУ, выпускаемые на заводе ООО «ЗГМ». Эти материалы по своим свойствам

BUILDING MATERIALS AND PRODUCTS

не уступают, а в некоторых случаях превосходят зарубежные аналоги. Для придания им радиопоглощающих свойств в их состав дополнительно вводят специальный наполнитель-поглотитель электромагнитных волн: углеродное волокно UFM-4HD, железо карбонильное радиотехническое марки Р-20.

Результаты и обсуждение

В качестве связующего для герметиков невысыхающего типа использовали бутилкаучук и этиленпропилендиеновый каучук. Результаты исследования радиофизических свойств этих полимеров приведены на рис. 5–10.

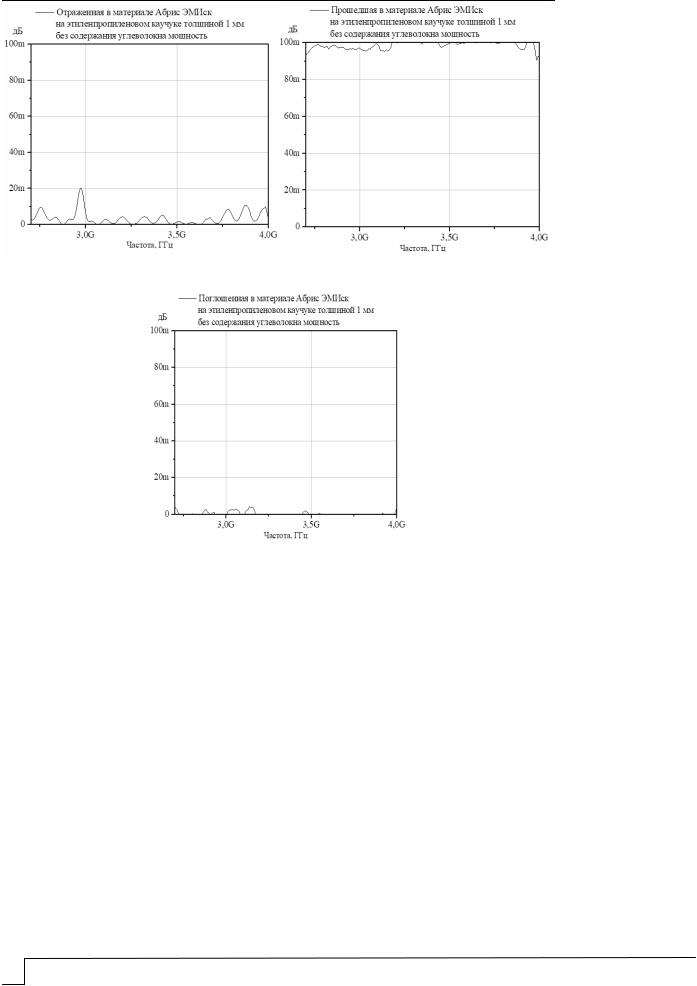

Рис. 7. Поглощение сигнала, мВт

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

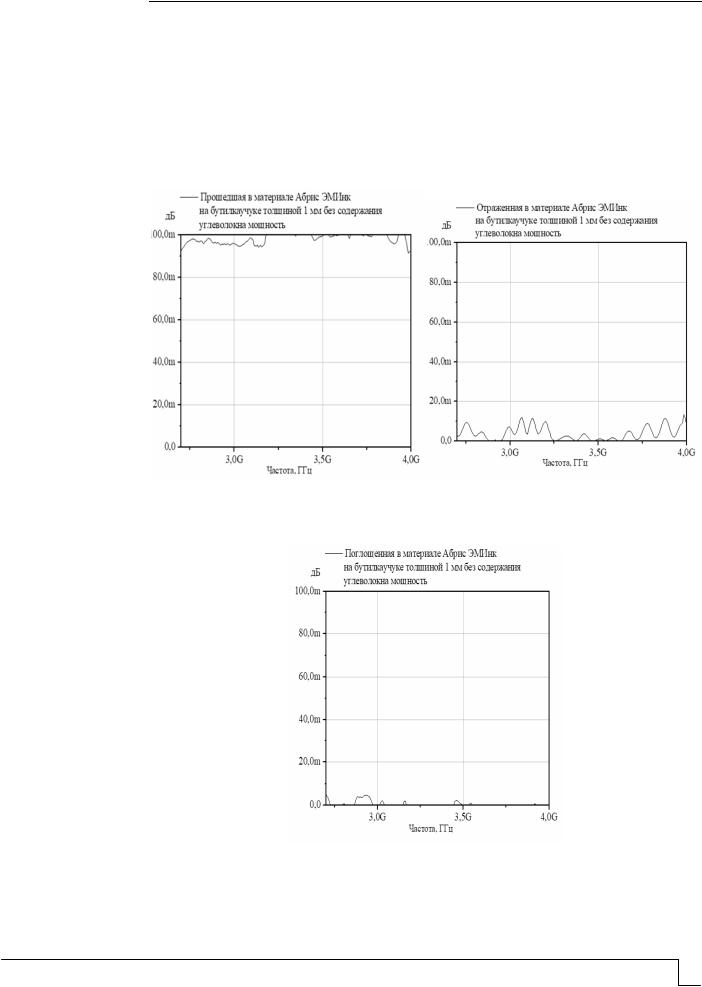

Рис. 10. Поглощение сигнала, мВт

Проведенные исследования показали, что бутилкаучук и этиленпропиленовые каучуки практически не отражают и не поглощают сигнал. Из этого следует, что полимерная основа не влияет на радиопоглощающие свойства. Поэтому для изготовления радиопоглощающих материалов рекомендуется оба полимера. Этиленопропиленовый каучук рекомендуется использовать при изготовлении материалов, к которым предъявляются повышенные требования по атмосферостойкости, УФ-облу- чению и озонному облучению.

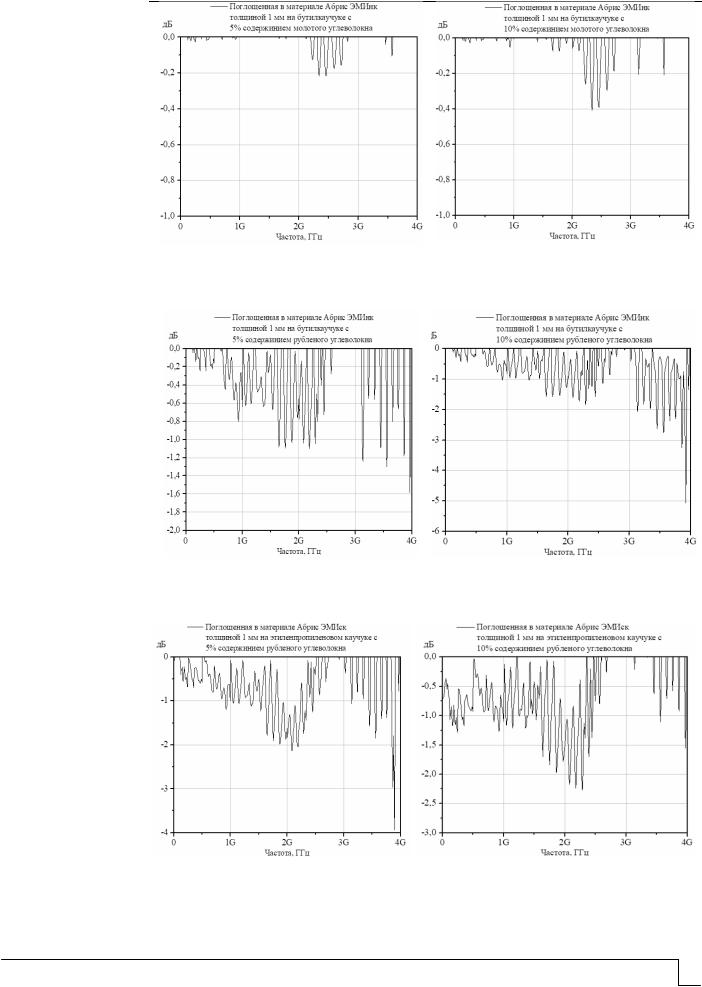

В качестве поглотителей электромагнитных волн приняли углеродное волокно двух типов – молотое и рубленное – и карбонильное железо Р-20. Результаты исследования влияния этих поглотителей на радиофизические свойства материала приведены на рис. 11–20.

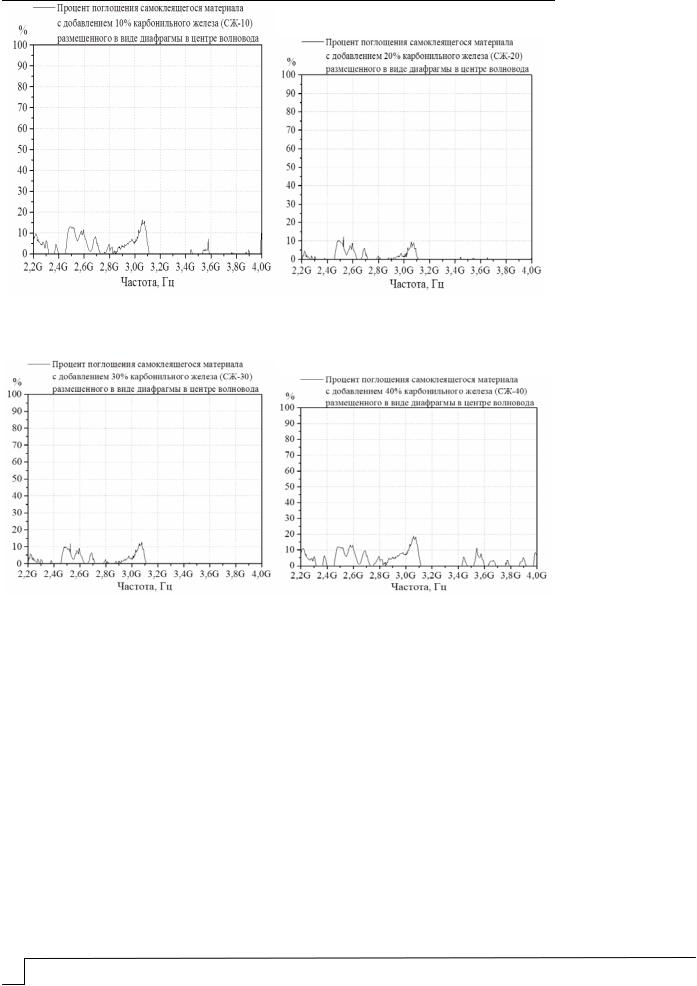

Проведенные исследования показали, что поглощение электромагнитной волны при содержании карбонильного железа 10–40 % составляет не более 20 %. Наибольшими поглощающими свойствами обладают материалы, наполненные рубленным углеродным волокном. При содержании рубленного углеродного волокна 5–10 % поглощение достигает 50–60 %. В связи с этим исследовано влияние количества углеродного волокна на радиофизическое свойство материала (см. таблицу). Проведенные исследования показали, что максимальное ослабление излучения наблюдается при содержании углеродного волокна в количестве 5 %.

BUILDING MATERIALS AND PRODUCTS

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

Выводы

1.Проведенные исследования позволяют сделать вывод о том, что на основе герметиков невысыхающего типа можно изготавливать самоклеящиеся радиопоглощающие материалы.

2.Показано, что на основании герметиков невысыхающего типа можно получать тонколистовые материалы с коэффициентом поглощения более 50 %.

BUILDING MATERIALS AND PRODUCTS

3. В перспективе и тонколистовых материалов будут собираться многослойные высокоэффективные радиопоглощающие материалы.

Список литературы

1.Данилевский, В.Я. О раздражении нервов электрическими лучами / В.Я. Данилевский // Вестник медицины. – 1897. – Т.11, №4. – С.69–71.

2.Лукьянова, С.Н. Электромагнитное поле СВЧ диапазона нетепловой интенсивности как раздражитель для центральной нервной системы / С.Н. Лукьянова. – М.: ФГБУ ГНЦ ФМБЦ им. А. И. Бурназяна ФМБА России, 2015. – 200 с.

3.Григорьев, Ю.Г. Сотовая связь и здоровье: электромагнитная обстановка, радиобиологические и гигиенические проблемы, прогноз опасности / Ю.Г. Григорьев, О.А. Григорьев. – М.: Экономика, 2016. – 574 с.

4.Hardell, L. Biological effects from electromagnetic field exposure and public exposure standards / L. Hardell, C. Sage // Biomed Pharmacother. – 2008. – № 62(2). – P. 104–109. – URL: https://doi.org/10.1016/j.biopha.2007.12.004.

5.Григорьев, О.А. Радиобиологическая оценка воздействия электромагнитного поля подвижной сотовой связи на здоровье населения и управление рисками: дис. ...

доктора биологических наук: 03.01.01 / О.А. Григорьев; [Федер. мед. биофиз. центр им. А.И. Бурназяна]. – М., 2012. – 397 с.

6.Григорьев, О.А. Проблемы электромагнитного загрязнения окружающей среды / О.А. Григорьев, Ю.Б. Зубарев, А.С. Прокофьева // Качество и жизнь. – 2017. –

№2 (14). – С. 17–24.

7.Рубцова, Н.Б. Прогностическая модель биологической оценки эквивалентных уровней воздействий электромагнитных полей радиочастотного диапазона / Н.Б. Рубцова, С.Ю. Перов, О.В. Белая // Медицина труда и промышленная экология. – 2018. –

№12. – С.4–8. – URL: https://doi.org/10.31089/1026-9428-2018-12-4-8

8.Ковнеристый, Ю.К. Материалы, поглощающие СВЧ-излучения / Ю.К. Ковнеристый, И.Ю. Лазарева, А.А. Раваев. – М.: Наука, 1982. – 164 с.

9.Михайловский, Л.К. Радиопоглощающие бестоковые среды, материалы и покрытия (электромагнитные свойства и практические применения) / Л.К. Михайловский // Зарубежная радиоэлектроника. Успехи современной радиоэлектроники. – 2000. – №9. – С.21–30.

10.Богуш, В.А. Композитные металлсодержащие волокнистые материалы для гибких экранов электромагнитного излучения: автореф. дис. ... канд. техн. наук: 05.27.06 / В.А. Богуш; науч. рук. Л.М. Лыньков. – Мн.: БГУИР, 2000. – 20 с.

11.Криваткин, А.М. Специальные пластмассы для экранирования электромагнитных излучений / А.М. Криваткин, Ю.Т. Сакуненко // Полимерные и композиционные материалы: технологии, оборудование, применение: тез. докл. науч.-практ. конф. 7-й междунар. специализир. выставки «Индустрия пластмасс – 2006», Москва, 14 марта 2006 г. – М.: Максима, 2006. – С.28–30.

12.Казанцева, Н.Е. Перспективные материалы для поглотителей электромагнитных волн сверхвысокочастотного диапазона / Н.Е. Казанцева, Н.Г. Рывкина, И.А. Чмутин // Радиотехника и электроника. – 2003. – Т. 48, №2. – С. 196–209.

13.Луцев, Л.В. Многоцелевые радиопоглощающие материалы на основе магнитных наноструктур: получение, свойства и применение / Л.В. Луцев, Г.А. Николайчук, В.В. Петров, С.В. Яковлев // Нанотехника. – 2008. – №2(14). – С. 37–43.

14.Николайчук, Г. Радиопоглощающие материалы на основе наноструктур / Г. Николайчук, В. Иванов, С. Яковлев // Электроника: наука, технология, бизнес. – 2010. – №1 (99). – С. 92–95.

15.Никитина, В.Н. Радиоэкранирующие свойства магнезиально-шунгитовых строительных материалов / В.Н. Никитина, Г.Г. Ляшко, Л.Н. Поцелуева // В сб. трудов «Ежегодник Рос. Нац. Комитета по защите от неионизирующих излучений», 2004– 2005. – М.: Изд-во АЛЛАНА, 2006. – С.109–113.

16.Xuegong, Huang Microwave Absorption Properties of Multi-Walled Carbon Nanotubes /Carbonyl Iron Particles /Polyurethane Foams / Xuegong Huang, Danping Yu.,

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

Simin Wang // Materials. – 2022. – №15(16). – 5690. – URL: https://doi.org/10.3390/ma15165690.
