Рис. 2.119. Ширина раскрытия коррозионных продольных трещин аТпрод
на поверхности защитного слоя бетона с δз.с.б = 25 мм железобетонных образцов с размерами 2000 200 70 мм в зоне влияния поперечных трещин, в зависимости
от максимальной длины коррозии арматуры диаметром 14 мм класса А-III maxкор
в зоне влияния поперечных трещин с acrc = 0,1 0,35 мм, с учётом максимальной глубины коррозионного поражения арматуры и 2,25-кратного увеличения толщины продуктов коррозии арматурной стали, по сравнению с металлом арматуры, при верхней функциональной прямой (рис.1.26), с учётом воздействия переменной и постоянной изгибающей нагрузки
Условные обозначения: окружности и треугольники-соответственно переменная и постоянная изгибающая нагрузка. Окружности имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,10
аТпрод 76,19 maxкор.пост 1452 , где аТпрод в мкм, maxкор в мм.
281
Рис.2.120. Ширина раскрытия коррозионных продольных трещин аТпрод
на поверхности защитного слоя бетона с δз.с.б = 25 мм опытных железобетонных
образцов с размерами 2000 200 70 мм в зоне влияния поперечных трещин, в зависимости от максимальной длины коррозии арматуры диаметром 14 мм
класса А-III maxкор в зоне влияния поперечных трещин с acrc = 0,1 0,35 мм,
сучетом максимальной глубины коррозионного поражения арматуры
и2,25-кратного увеличения толщины продуктов коррозии арматурной стали, по сравнению с металлом арматуры, при нижней, средней и верхней
функциональных прямых, и полученные уравнения регрессии, согласно рисунков 2.117; 2.118 и 2.119, при действии переменной ступенчатой повторной изгибающей нагрузки с параметрами: tЦ = 60 суток, η = tMmin/ tЦ =0,5,
ρ = 0,4Мразр/0,7Мразр и постоянной изгибающей нагрузки Мпост = 0,7 Мразр. Условные обозначения: окружности, треугольники, квадраты, а также ромбы, прямоугольники засечки – соответственно переменная и постоянная изгибающая я нагрузка. Увеличение значений ширины раскрытия поперечных трещин для всех геометрических символов возрастает по оси ординат, которые имеют соответствующие координаты и уравнения регрессии: окружность, переменная нагрузка, нижняя функциональная прямая – acrc = 0,1 мм (30;600), acrc = 0,2 мм (45;1000), acrc = 0,3 мм (59;1200), acrc = 0,35 мм (64;1300) –
аТпрод 20,59 maxкор.пер 18 .
Треугольник, переменная нагрузка, средняя функциональная прямая – acrc = 0,1 мм (30;1200), acrc = 0,2 мм (45;1900), acrc = 0,3 мм (59;2000), acrc = 0,35 мм (64;2200) – аТпрод 318 21, 41 maxкор.пер .
Квадрат, переменная нагрузка, верхняя функциональная прямая – acrc = 0,1 мм
(30;1850), acrc = 0,2 мм (45;2900), acrc = 0,3 мм (59;3600), acrc = 0,35 мм (64;3750) –
аТпрод 40 60,34 maxкор.пер .
Ромб, постоянная нагрузка, нижняя функциональная прямая – acrc = 0,1 мм
(23;150), acrc = 0,2 мм (38;400), acrc = 0,3 мм (44;600), acrc = 0,35 мм (50;700) –
аТпрод 20,37 maxкор.пост 319 .
282
Прямоугольник, постоянная нагрузка, средняя функциональная прямая – acrc = 0,1 мм (23;230), acrc = 0,2 мм (38;750), acrc = 0,3 мм (44;1300), acrc = 0,35 мм
(50;1400) – аТпрод 43,33 maxкор.пост 767 .
Засечка, постоянная нагрузка, верхняя функциональная прямая – acrc = 0,1 мм
(23;300), acrc = 0,2 мм (38;1200), acrc = 0,3 мм (44;1900), acrc = 0,35 мм (50;2100) –
аТпрод 79,19 maxкор.пост 1452 . В уравнениях аТпрод в мкм, maxкор в мм.
Рис. 2.121. Ширина раскрытия коррозионных продольных трещин аТпрод
в зоне влияния поперечных трещин на поверхности защитного слоя бетона
с δз.с.б = 25 мм опытных железобетонных образцов с размерами 2000 200 70 мм, с арматурой диаметром 14 мм класса А-III, в зависимости от ширины раскрытия
поперечных трещин с acrc = 0,1 0,35 мм в области чистого изгиба балок, с учётом зависимости maxкор от корmax , при 2,25-кратном увеличении толщины
продуктов коррозии металла арматуры, и полученные соответствующие уравнения регрессии согласно рис. 2.120 при действии переменной ступенчатой повторной и постоянной изгибающей нагрузки
Условные обозначения: окружность, переменная нагрузка, нижняя функцио-
нальная прямая – acrc = 0,1 мм (0,1; 600; 30), acrc = 0,20 мм (0,20;1000;45), acrc = 0,30 мм (0,30;1200; 59), acrc = 0,35 мм (0,35; 1300;64) – аТпрод 300 3000 acrc .
Треугольник – переменная нагрузка, средняя функциональная прямая – acrc = 0,1 мм (0,1; 1200;30), acrc = 0,20 мм (0,20; 1900;45), acrc = 0,30 мм (0,30;2000;59),
Пр и м е ч а н и е . аТпрод в мкм; acrc в мм; в круглых скобках показаны значения
maxкор в мм.
284
На рис. 2.122 согласно данным рис. 2.89 показаны графические изображения максимальной длины коррозии арматуры в расчётных поперечных трещинах в зоне чистого изгиба с acrc = 0,1 0,35 мм, в зависимости от средней толщины продуктов коррозии арматуры, при 2,25-кратном увеличении толщины продуктов коррозии арматурной стали.

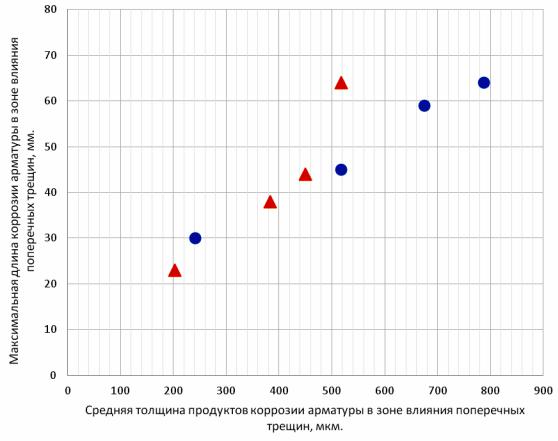

Рис.2.122. Максимальная длина коррозии арматуры диаметром 14 мм класса А-IIImaxкорна железобетонных образцах с размерами 2000 200 70 мм при толщине
защитного слоя бетона с δз.с.б = 25 мм в зоне влияния поперечных трещин бетона
с acrc = 0,1 0,35 мм, в зависимости от средней толщины продуктов коррозии арматуры, при средней глубине коррозионного поражения арматурного стержн, с учётом 2,25-кратного увеличения толщины продуктов коррозии арматурной стали, по сравнению с металлом арматуры, при действии переменной ступенчатой повторной изгибающей нагрузки с параметрами: tЦ = 60 суток, η = tMmin/ tЦ =0,5,
ρ = 0,4Мразр/0,7Мразр и постоянной изгибающей нагрузки Мпост = 0,7 Мразр. Условные обозначения: окружность – переменная нагрузка; треугольник – постоянная нагрузка; Окружности имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,10 мм (241;30), acrc = 0,20 мм
(518;45), acrc = 0,30 мм (675;59), acrc = 0,35 мм (788;64). Треугольники имеют сле-
дующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,10 мм (203;23), acrc = 0,20 мм (383;38), acrc = 0,30 мм (450;44), acrc = 0,35 мм (518;64).
285
Ширина раскрытия коррозионных продольных трещин в зоне влияния поперечных трещин, в зависимости от максимальной длины коррозионного поражения арматуры со средней глубиной коррозии арматурной стали в зоне влияния поперечных трещин, при 2,25-кратном увеличении продуктов коррозии арматурной стали, при нижней, средней и верхней функциональных прямых согласно рис.1.26 и 2.122 содержится соответ-
ственно на рис. 2.123–2.125.
Рис. 2.123. Ширина раскрытия коррозионных продольных трещин аТпрод
на поверхности защитного слоя бетона с δз.с.б = 25 мм железобетонных образцов с размерами 2000 200 70 мм в зоне влияния поперечных трещин, в зависимости
от максимальной длины коррозии арматуры диаметром 14 мм класса А-III maxкор
в зоне влияния поперечных трещин с acrc = 0,1 0,35 мм, с учётом средней глубины коррозионного поражения арматуры средкор и 2,25-кратного увеличения
толщины продуктов коррозии арматурной стали, по сравнению с металлом арматуры, при нижней функциональной прямой (рис.1.26), при воздействии переменной и постоянной изгибающей нагрузки
Условные обозначения: окружности и треугольники – соответственно переменная и постоянная изгибающая нагрузка. Окружности имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,20 мм
(45;250), acrc = 0,30 мм (59;400), acrc = 0,35 мм (64;550). Треугольники имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,20 мм (38;150), acrc = 0,30 мм (44;200), acrc = 0,35 мм (64;250).
аТпрод 3,85 maxкор.пост 4 , где аТпрод в мкм, maxкор в мм.
286
Рис. 1.124. Ширина раскрытия коррозионных продольных трещин на поверхности защитного слоя бетона с δз.с.б = 25 мм железобетонных образцов
сразмерами 2000 200 70 мм аТпрод в зоне влияния поперечных трещин,
взависимости от максимальной длины коррозии арматуры диаметром 14 мм класса А-III maxкор в зоне влияния поперечных трещин с acrc = 0,1 0,35 мм,
сучётом средней глубины коррозионного поражения арматуры средкор
и2,25-кратного увеличения толщины продуктов коррозии арматурной стали, по сравнению с металлом арматуры, при средней функциональной прямой
(рис.1.26), при воздействии переменной и постоянной изгибающей нагрузки Условные обозначения: окружности и треугольники – соответственно переменная и постоянная изгибающая нагрузка. Окружности имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,20 мм
(45;500), acrc = 0,30 мм (59;800), acrc = 0,35 мм (64;1100). Треугольники имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,20 мм (38;250), acrc = 0,30 мм (44;350), acrc = 0,35 мм (64;500).
аТпрод 9, 62 maxкор.пост 11, где аТпрод в мкм, maxкор в мм.
287
Рис. 2.125. Ширина раскрытия коррозионных продольных трещин на поверхности защитного слоя бетона с δз.с.б = 25 мм железобетонных образцов
сразмерами 2000 200 70 мм аТпрод в зоне влияния поперечных трещин,
взависимости от максимальной длины коррозии арматуры диаметром 14 мм класса А-III maxкор в зоне влияния поперечных трещин с acrc = 0,1 0,35 мм, с учётом средней глубины коррозионного поражения арматуры средкор
и2,25-кратного увеличения толщины продуктов коррозии арматурной стали, по сравнению с металлом арматуры, при верхней функциональной прямой
(рис.1.26), при воздействии переменной и постоянной изгибающей нагрузки Условные обозначения: окружности и треугольники – соответственно переменная и постоянная изгибающая нагрузка. Окружности имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,20 мм
(45;750), acrc = 0,30 мм (59;1250), acrc = 0,35 мм (64;1700). Треугольники имеют следующие значения ширины раскрытия поперечных трещин с координатами: acrc = 0,20 мм (38;300), acrc = 0,30 мм (44;500), acrc = 0,35 мм (64;1750).
аТпрод 17,3 maxкор.пост 358 , где аТпрод в мкм, maxкор в мм.
В сводной табл. 2.50 представлены значения ширины раскрытия коррозионных продольных трещин в зоне влияния поперечных трещин, в зависимости от ширины раскрытия поперечных трещин на поверхности защитного слоя бетона с δз.с.б = 25 мм и в зависимости от максимальной длины коррозии арматуры, при максимальной глубине её коррозионного
288
поражения, с учётом нижней, средней и верхней функциональных прямых (рис.2.126 и 2.127), при трёхкратном увеличении толщины продуктов коррозии арматурной стали, при действии переменной ступенчатой повторной и постоянной изгибающей нагрузки.
Рис. 2.126. Ширина раскрытия коррозионных продольных трещин на поверхности защитного слоя бетона с δз.с.б = 25 мм опытных железобетонных
образцов с размерами 2000 200 70 мм аТпрод в зоне влияния поперечных трещин, в зависимости от максимальной длины коррозии арматуры диаметром 14 мм класса А-III maxкор в acrc = 0,1 0,35 мм, с учетом средней глубины поражения
арматуры и 2,25-кратного увеличения толщины продуктов коррозии арматурной стали, по сравнению с металлом арматуры, при нижней, средней и верхней функциональных прямых согласно рис. 2.123–2.125, и полученные соответствующие уравнения регрессии, при действии переменной ступенчатой повторной изгибающей нагрузки с параметрами: tЦ = 60 суток, η = tMmin/ tЦ =0,5, ρ = 0,4Мразр/0,7Мразр и постоянной изгибающей нагрузки Мпост = 0,7 Мразр. Условные обозначения: окружности, треугольники, квадраты, а также ром-
бы, прямоугольники засечки – соответственно переменная и постоянная изгибающая нагрузка. Увеличение значений ширины раскрытия поперечных трещин для всех геометрических символов возрастает по оси ординат, которые имеют соответствующие координаты и уравнения регрессии: окружность, переменная нагрузка, нижняя функциональная прямая – acrc = 0,2 мм (45;250), acrc = 0,3 мм
(59;400), acrc = 0,35 мм (64;550) – аТпрод 15,8 maxкор.пер
461 .
Треугольник, переменная
нагрузка, средняя
функциональная прямая
–
acrc = 0,2 мм (45;500), acrc =
0,3 мм (59;800),
acrc = 0,35 мм (64;1100)
–
аТпрод 31,58 maxкор.пер 921 .
Квадрат, переменная нагрузка, верхняя функциональная прямая – acrc = 0,2 мм
Ромб, постоянная нагрузка, нижняя функциональная прямая – acrc = 0,2 мм
(38;150), acrc = 0,3 мм (44;200), acrc = 0,35 мм (64;250) – аТпрод 3,85 maxкор.пост 4 .
289
Прямоугольник, постоянная нагрузка, средняя функциональная прямая – acrc = 0,2 мм (38;250), acrc = 0,3 мм (44;350), acrc = 0,35 мм (64;500) –
аТпрод 9, 62 maxкор.пост 11.
Засечка, постоянная нагрузка, верхняя функциональная прямая – acrc
= 0,2
мм (38;300), acrc = 0,3 мм (44;500), acrc =
0,35 мм (64;750) –
аТпрод 17,3 maxкор.пост 358 . В уравнениях аТпрод в мкм, maxкор
в мм.
Рис. 2.127. Ширина раскрытия коррозионных продольных трещин аТпрод
в зоне влияния поперечных трещин на поверхности защитного слоя бетона
с δз.с.б = 25 мм опытных железобетонных образцов с размерами 2000 200 70 мм, с арматурой диаметром 14 мм класса А-III, в зависимости от ширины раскрытия
поперечных трещин с acrc = 0,1 0,35 мм в области чистого изгиба балок, с учётом зависимости maxкор от средкор ,при 2,25-кратном увеличении толщины
продуктов коррозии металла арматуры, и полученные соответствующие уравнения регрессии согласно рис. 2.26 при действии переменной ступенчатой повторной
и постоянной изгибающей нагрузки Условные обозначения: окружность, переменная нагрузка, нижняя функциональ-
ная прямая – acrc = 0,20 мм (0,20;250;45), acrc = 0,30 мм (0,30;400; 59), acrc = 0,35 мм (0,35; 550;64) – аТпрод 2000 асrс 150
Треугольник – переменная нагрузка, средняя функциональная прямая – acrc = 0,20 мм (0,20; 500;45), acrc = 0,30 мм (0,30;800;59), acrc = 0,35 мм (0,35;
