помощью стандартных датчиков: датчика скорости автомобиля и датчика вибрации. Также необходимые параметры прибор получает из блока электронной системы управления двигателем по протоколу k-line, который реализован аппаратно с помощью микросхемы драйвера стандарта k-line – PCI интерфейса. Данные о передвижении автомобиля можно получить из тахографа с помощью персонального компьютера, не имея специального адаптера, только с помощью специального соединительного кабеля. Полученные данные в дальнейшем можно проанализировать в специальном программном обеспечении и составить отчёт о характере использования автомобиля.

На дисплей выводится график передвижения автомобиля с отмеченными характерными точками, такими, как:

Пуск двигателя

Начало движения

Остановка

Окончание движения

Выключение двигателя

Перемещение автомобиля представляется графически как функция= f(t), данные процессор обсчитывает, ориентируясь на показания датчиков.

Технические характеристики

Диапазон измерения скорости………………………от 0 до 120 км/ч

Объем записей………………………………………..до 50 суток

Резерв питания при 600 мА/ч………….…………….72 часа

Период фиксации значений скорости……………….от 1 до N секунд

Алгоритм работы тахографа

При включении тахографа (рис. 4.4) производятся опрос клавиатуры и, в случае необходимости, модификация выбранного режима работы.

Формируется запрос на ЭБУ, соответствующий заданному режиму работы. Виды запросов весьма многообразны, однако их содержание (за небольшим исключением, например запросов на изменение состояния исполнительных механизмов) постоянно.

Ожидается ответ от ЭБУ, и осуществляется прием данных при его получении.

По истечении времени ожидания или после завершения приема данных производится анализ сложившейся ситуации, и в соответствии с ней возможна модификация заданного режима работы.

При необходимости обновляется информация на индикаторе с преобразованием полученных из ЭБУ данных. Информация для пользователя

182

должна выводиться в удобной форме, т.е. в виде развернутых буквенноцифровых сообщений и подсказок, что требует применения знакосинтезирующего индикатора. Объем информации для отображения в развернутом виде очень большой, что влечет за собой увеличение памяти для ее хранения. Полученные из ЭБУ данные в некоторых случаях должны быть пересчитаны по несложной формуле (точность вычислений при этом может быть невелика) и преобразованы из двоичной формы в символьный формат.

Делается пауза, т.к. согласно протоколу запросы на ЭБУ должны выдаваться не раньше 100 мс по окончании предыдущего сеанса обмена, и все повторяется сначала.

Производится опрос датчика скорости на наличие сигнала.

Производится опрос датчика вибрации на наличие сигнала.

При отсутствии неисправностей на дисплей выводится график движения за последнюю поездку.

К достоинствам данной разработки можно отнести: отличается низкой себестоимостью при довольно высоком спектре функций и позволяет проводить регистрацию передвижения даже при отключении от питания сети.

Спомощью тахографа удобно регистрировать суточные пробеги автомобилей, недельные пробеги и т.д., тем самым можно прогнозировать неисправность автомобиля, направлять автомобиль на прохождение технического обслуживания или текущего ремонта, предложить рекомендации в зависимости от манеры вождения водителей для уменьшения количества характерных неисправностей.

Вопросы для самоподготовки

1.Классификация тахографов.

2.Алгоритм работы тахографа.

3.Электронно-механические тахографы.

4.Цифровые тахографы.

5.Стек-тахографы.

6.Тахографы с навигацией.

7.Устройство тахографа.

8.Принцип действия тахографа.

9.Алгоритм работы тахографа.

183

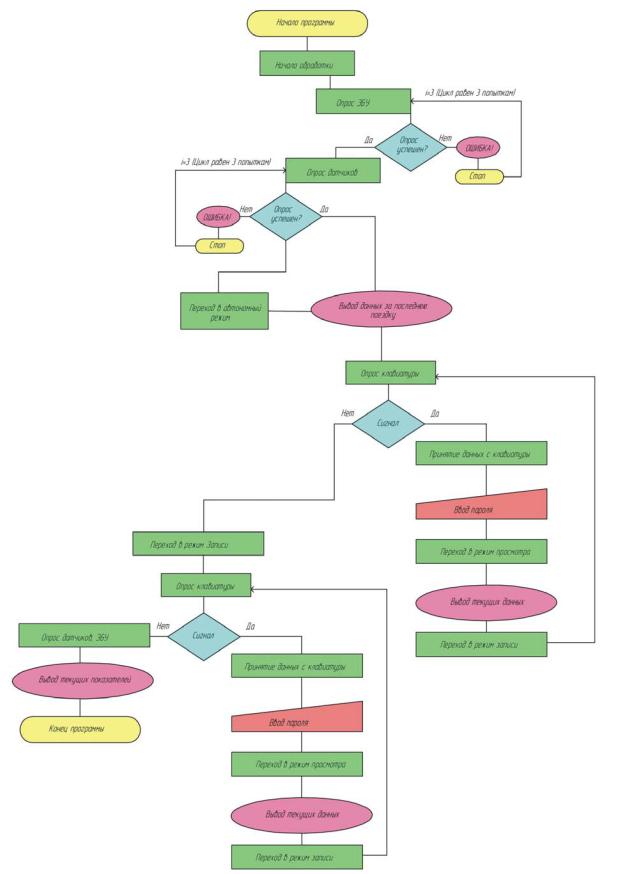

Рис. 4.4. Алгоритм работы тахографа

184

5. КОМПЬЮТЕРНЫЕ СЕТИ НА АВТОТРАНСПОРТНОМ ПРЕДПРИЯТИИ

Локальные вычислительные сети (ЛВС) получили широкое распространение в самых различных областях науки, техники и производства. Особенно широко ЛВС применяются при разработке коллективных проектов, например сложных программных комплексов. На базе ЛВС можно создавать системы автоматизированного проектирования. Это позволяет реализовывать новые технологии проектирования изделий машиностроения, радиоэлектроники и вычислительной техники. В условиях развития рыночной экономики появляется возможность создавать конкурентоспособную продукцию, быстро модернизировать ее, обеспечивая реализацию экономической стратегии предприятия.

ЛВС позволяют также реализовывать новые информационные технологии в системах организационно-экономического управления. В учебных лабораториях университетов с помощью ЛВС можно достичь повышения качества обучения, внедрять современные интеллектуальные технологии обучения. Созданная на определенном этапе развития системы ЛВС с течением времени перестает удовлетворять потребности всех пользователей, и тогда встает проблема расширения функциональных возможностей. Может возникнуть необходимость объединения внутри предприятия различных ЛВС, появившихся в отделах и филиалах в разное время, хотя бы для организации обмена данными с другими системами. Проблема расширения конфигурации сети может быть решена как в пределах ограниченного пространства, так и с выходом во внешнюю среду. Стремление получить выход на определенные информационные ресурсы может потребовать подключения ЛВС к сетям более высокого уровня.

В самом простом варианте объединение ЛВС необходимо для расширения сети в целом, но технические возможности существующей сети исчерпаны, новых абонентов подключить к ней нельзя. Можно только создать еще одну ЛВС и объединить ее с уже существующей, воспользовавшись одним из нижеперечисленных способов.

5.1. Способы объединения ЛВС

Мост. Самый простой вариант объединения ЛВС – объединение одинаковых сетей в пределах ограниченного пространства. Физическая передающая среда накладывает ограничения на длину сетевого кабеля. В пределах допустимой длины строится отрезок сети – сетевой сегмент. Для объединения сетевых сегментов используются мосты. Мост – устройство, соединяющее две сети, использующие одинаковые методы передачи данных. Сети, которые объединяет мост, должны иметь одинаковые сетевые

185

уровни взаимодействия открытых систем, нижние уровни могут иметь некоторые отличия.

Для сети персональных компьютеров мост – отдельная ЭВМ со специальным программным обеспечением и дополнительной аппаратурой. Мост может соединять сети разных топологий. Мосты могут быть локальными и удаленными.

Локальные мосты соединяют сети, расположенные на ограниченной территории в пределах уже существующей системы.

Удаленные мосты соединяют сети, разнесенные территориально, с использованием внешних каналов связи и модемов. Локальные мосты, в свою очередь, разделяются на внутренние и внешние.

Внутренние мосты обычно располагаются на одной из ЭВМ данной сети и совмещают функцию моста с функцией абонентской ЭВМ. Расширение функций осуществляется для установки дополнительной сетевой платы.

Внешние мосты предусматривают использование для выполнения своих функцийЭВМсо специальнымпрограммнымобеспечением.

Маршрутизатор (роутер). Сеть сложной конфигурации, представляющая собой соединение нескольких сетей, нуждается в специальном устройстве. Задача этого устройства – отправить сообщение адресату в нужную сеть. Маршрутизатор, или роутер, – устройство, соединяющее сети разного типа, но использующее одну операционную систему.

Маршрутизатор выполняет свои функции на сетевом уровне, поэтому он не зависит от типа сети. С помощью двух адресов – адреса-сети и адре- са-узла – маршрутизатор однозначно выбирает определенную станцию сети. Маршрутизатор также может выбрать наилучший путь для передачи сообщения, фильтрует информацию, проходящую через него, направляя в одну из сетей только ту информацию, которая ей адресована. Кроме того, маршрутизатор обеспечивает балансировку нагрузки в сети, перенаправляя потоки сообщений по свободным каналам связи.

Шлюз. Для объединения ЛВС совершенно различных типов, работающих по существенно отличающимся друг от друга протоколам, предусмотрены специальные устройства – шлюзы.

Шлюз – устройство, позволяющее организовать обмен данными между двумя сетями, использующими различные протоколы взаимодействия. Шлюз осуществляет свои функции на уровнях выше сетевого. Он не зависит от используемой передающей среды, но зависит от используемых протоколов обмена данными. Обычно шлюз выполняет преобразование между двумя протоколами.

Мосты, маршрутизаторы и даже шлюзы конструктивно выполняются в виде плат, которые устанавливаются в компьютерах. Функции свои они могут выполнять как в режиме полного выделения функций, так и в режиме совмещения их с функциями рабочей станции вычислительной сети.

186

5.2. Глобальная сеть INTERNET (представление о структуре и системе адресации)

INTERNET представляет собой глобальную компьютерную сеть. Само ее название означает «между сетей». Это сеть, соединяющая отдельные сети.

Логическая структура INTERNET представляет собой некое виртуальное объединение, имеющее свое собственное информационное пространство.

INTERNET обеспечивает обмен информацией между всеми компьютерами, которые входят в сети, подключенные к ней. Тип компьютера и используемая им операционная система значения не имеют. Соединение сетей обладает громадными возможностями. С собственного компьютера любой абонент INTERNET может передавать сообщения в другой город, просматривать каталог библиотеки Конгресса в Вашингтоне, знакомиться с картинами на последней выставке в музее Метрополитен в Нью-Йорке, участвовать в конференции, даже в играх с абонентами сети из разных стран. INTERNET предоставляет в распоряжение своих пользователей множество всевозможных ресурсов.

Основные ячейки INTERNET – локальные вычислительные сети. Это значит, что INTERNET не просто устанавливает связь между отдельными компьютерами, а создает пути соединения для более крупных единиц – групп компьютеров. Если некоторая локальная сеть непосредственно подключена к INTERNET, то каждая рабочая станция этой сети также может подключаться к INTERNET. Существуют также компьютеры, самостоятельно подключенные к INTERNET. Они называются хост-компьютерами (host – хозяин). Каждый подключенный к сети компьютер имеет свой адрес, по которому его может найти абонент из любой точки света.

Важной особенностью INTERNET является то, что она, объединяя различные сети, не создает при этом никакой иерархии – все компьютеры, подключенные к сети, равноправны.

Система адресации в INTERNET

INTERNET самостоятельно осуществляет передачу данных. К адресам станций предъявляются специальные требования. Адрес должен иметь формат, позволяющий вести его разработку автоматически и нести некоторую информацию о своем владельце.

С этой целью для каждого компьютера устанавливаются два адреса: цифровой адрес (IР –Internetwork Protocol– межсетевой протокол) и доменный адрес. Оба эти адреса могут применяться равноценно. Цифровой адрес удобен для обработки в компьютере, а доменный адрес – для восприятия пользователем. Цифровой адрес имеет длину 32 бита. Для удобства он раз-

187

деляется на четыре блока по 8 бит, которые можно записать в десятичном виде.

Два блока определяют адрес сети, а два другие – адрес компьютера внутри этой сети. Существует определенное правило для установления границы между этими адресами. Поэтому IР-адрес включает в себя три компонента: адрес сети, адрес подсети, адрес компьютера в подсети.

Пример. В двоичном коде цифровой адрес записывается следующим образом:

10000000001011010000100110001000.

В десятичном коде он имеет вид: 192.45.9.200.

Адрес сети – 192.45; адрес подсети – 9; адрес компьютера – 200. Доменный адрес определяет область, представляющую ряд хост-компью-

теров. В отличие от цифрового адреса он читается в обратном порядке. Вначале идет имя компьютера, затем имя сети, в которой он находится. Чтобы абонентам Internet можно было достаточно просто связаться друг с другом, все пространство ее адресов разделяется на области – домены. Возможно также разделение по определенным признакам и внутри доменов.

В системе адресов Internet приняты домены, представленные географическими регионами. Они имеютимя, состоящееиз двухбукв.

Пример. Географические домены некоторых стран:

Франция – fr;

Канада – са;

США – us;

Россия – ru.

Существуют и домены, разделенные по тематическим признакам. Такие домены имеют трехбуквенное сокращенное название.

Пример.

Учебные заведения – edu.

Правительственные учреждения – gov.

Коммерческие организации – соrn.

Компьютерное имя включает, как минимум, два уровня доменов. Каждый уровень отделяется от другого точкой. Слева от домена верхнего уровня располагаются другие имена. Все имена, находящиеся слева, – поддомены для общего домена.

Пример. Существует имя tutor.sptu.edu. Здесь edu – общий домен для школ и университетов; tutor – поддомен sptu, который является поддоменом еаи.

Для пользователей Internet адресами могут быть просто их регистрационные имена на компьютере, подключенном к сети. За именем следует знак @. Все это слева присоединяется к имени компьютера.

188

ВInternet могут использоваться не только имена отдельных людей, но

иимена групп. Для обработки пути поиска в доменах имеются специальные серверы имен. Они преобразовывают доменное имя в соответствующий цифровой адрес.

Локальный сервер передает запрос на глобальный сервер, имеющий связь с другими локальными серверами имен.

Cпособы организации передачи информации

Электронная почта

Электронная почта (е-mail – еlectronic mail) выполняет функции обычной почты, обеспечивает передачу сообщений из одного пункта в другой. Главным ее преимуществом является независимость от времени. Электронное письмо приходит сразу же после его выявления и хранится в почтовом ящике до получения адресатом. Кроме текста, оно содержит графические и звуковые файлы, а также двоичные файлы – программы.

Электронные письма могут отправляться сразу по нескольким адресам. Пользователь с помощью электронной почты получает доступ к различным услугам сети, так как сервисные программы INTERNET имеют интерфейс с ней. Суть такого подхода заключается в том, что на хосткомпьютер отправляется запрос в виде электронного письма, код которого содержит набор стандартных формулировок, обеспечивающих доступ к нужным функциям.

Для работы с электронной почтой создано большое количество программ. Их можно объединить под обобщающим названием mail. Так, для работы пользователей в МS DOS применяется программа bml, наиболее распространенной программой для Unix-систем является программа еlm. Пожалуй, одна из наиболее удобных и несложных в использовании про-

грамм – Eudora для Microsoft Windows. В операционной системе Windows 95 работу с электронной почтой обеспечивает приложение Microsoft Exchange. Эти программы выполняют следующие функции:

–подготовку текста;

–чтение и сохранение корреспонденции;

–удаление корреспонденции;

–ввод адреса;

–комментирование и пересылку корреспонденции;

–импорт (прием и преобразование в нужный формат) других файлов. Сообщения можно обрабатывать собственным текстовым редактором

программы электронной почты. Из-за ограниченности его возможностей обработку текстов в большей мере лучше выполнять внешним редактором. При отправке такого текста программа электронной почты дает возможность его обработать.

189

Обычно программы электронной почты пересылают тексты в коде АSСII и в двоичном формате. Код АSСII позволяет записывать только текст и не дает возможности передать информацию об особенностях национальных шрифтов. В двоичных файлах сохраняется любая информация. Поэтому для передачи комбинированных сообщений (графика и текст), а также для передачи программ используются двоичные файлы.

При участии в дискуссиях или в составлении рассылочных списков необходимо оформлять сообщения в коде АSСII. Сообщения, записанные другими программами, можно отправлять, точно зная, что у абонента есть такая же программа. Для каждого пользователя на одном хост-компьютере может быть заведен свой каталог для получения сообщений по электронной почте.

Специальный стандарт МIМЕ (Multipurpose Internet Mail Extension) –

многоцелевое расширение почты Internet – позволяет вкладывать в символьные сообщения любые двоичные файлы, включая графику, аудио- и видеофайлы.

Пользователь, имеющий выход в Internet, может также отправлять электронную почту и по адресам других сетей, подключенных к ней с помощью шлюзов. В этом случае необходимо учитывать, что различные сети применяют различную адресацию пользователей. Отправляя сообщение по электронной почте в другую сеть, следует использовать принятую там систему адресов.

WORLD – WIDE – WEB (Всемирная Информационная Сеть)

WWW является одной из самых популярных информационных служб Internet. Две основные особенности отличают WWW: использование гипертекста и возможность клиентов взаимодействовать с другими приложе-

ниями Internet.

Гипертекст – текст, содержащий в себе связи с текстовой, графической, видеоили звуковой информацией. Внутри гипертекстового документа некоторые фрагменты текста четко выделены. Указание на них с помощью, например, мыши позволяет перейти на другую часть этого же документа, на другой документ в этом же компьютере или даже на документы на любом другом компьютере, подключенном к Internet.

Все серверы WWW используют специальный язык НТМL (Нурегtехt Маrкuр Language – язык разметки гипертекста). НТМL-документы представляют собой текстовые файлы, в которые встроены специальные команды.

WWW обеспечивает доступ к сети как клиентам, которым требуется только текстовый режим, так и клиентам, предпочитающим работу в режиме графики. В первом случае используется программа Lупх, во втором – Моsaic. Отображенный на экране гипертекст представляет собой сочетание
