.pdf-защитные зоны, отделяющие жилой район от промышленных предприятий, железных дорог, а также от других жилых районов;
-озеленение берегов водоемов, различного рода неудобных земель (оврагов и т.п.).
При проектировании насаждений микрорайонов и кварталов необходимо обеспечить:
-удобную пешеходную связь со всеми сооружениями и площадками, размещаемыми на территории;
-возможность подъезда к жилым домам, детским учреждениям и подсобным сооружениям (гаражам, мусоросборникам, магазинам и т.д.);
-надежную изоляцию от шума и пыли путем озеленения микрорайона или квартала в целом и отдельных его частей;
-использование насаждений для разграничения различных по назначению площадок (спортивных, для отдыха взрослых, для игр детей и т.д.);
-создание красивых композиций из деревьев, кустарников и цветов главным образом свободной пейзажной планировки;
-устройство затененных и открытых мест отдыха.
Площадь общественного центра (без учета парка и плоскостных спортивных учреждений) определяется из расчета 8-12 м2 на одного жителя.
Целесообразно размещать на территории жилого района при благоприятных территориальных условиях зоны невредного производства для приложения труда части населения района (вопрос о размещении промышленных зон решается на стадии генплана города).
Все функциональные зоны микрорайона должны быть взаимосвязано размещены согласно санитарно-гигиеническим нормам и требованиям безопасности.
31

Глава 2. Предпроектный анализ.
2.1. Анализ ситуации.
2.1.1 Существующее положение.
Проектируемый район расположен в северо-западной части г. Пенза в границах улиц: ул. Беляева, ул. Ленина, ул. Гагарина (рис. 13)

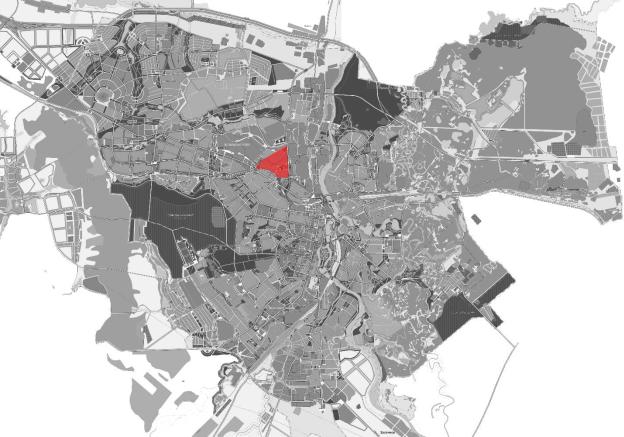

(Рис. 13) Схема размещения района в структуре города.
Рельеф проектируемого земельного участка спокойный. Абсолютные отметки колеблются от 156,6 до 171,2. Климат рассматриваемой территории умеренно-континентальный с холодной зимой и жарким засушливым летом.
Ориентировочная площадь участка в границах улиц Беляева, Ленина, Гагарина с учетом соблюдения красных линий составляет 125 га. В окружающей застройке в основном преобладают дома малой этажности. Композиционное решение района достигается путем формирование общественного центра с организацией парка «Олимпийский». Общественный центр формируется на пересечение магистральной улицы Гагарина с улицей Крупской и вдоль ул. Гагарина, так же на территории расположены объекты культурно - бытового назначения, спортивного
32

назначения «Стадион Пенза», объекты образования и культурно досугового назначения: центр хореографического искусства «40 лет октября», библиотека Октябрьского района филиал №1. Исследуемая территория расположена вблизи промышленных предприятий: ООО «Корунд» инструментальная промышленность, Пензенский завод «Электромехизмерение» производит авто электронику и другие запчасти для отечественных автомобилей и автомобилей Ford, Бывший велозавод (Завод имени Фрунзе (ЗиФ) – в прошлом крупнейшее промышленное предприятие города. В марте 2014 года закрыли последние производственные линии по выпуску велосипедов), Часовой завод, ОАО «Радиозавод» - предприятие по выпуску оборудования для современных подвижных систем автоматизированного управления войсками и оружием, Пензенское производственное объединение электро-вычислительной техники – производство газовых и электрических плит, ОАО «Пензхиммаш» - производство оборудования для добычи, транспортировки и переработки нефти и газа, а так же оборудования, используемого в металлургической, угольной, пищевой и других отраслях промышленности.
2.1.2. Натурное обследование.
В результате натурного обследования, была проведена оценка организации внутридворовых пространств, функционального использования территории, существующего технического состояния зданий, определение основных транспортно-пешеходных связей, архитектурно-художественной и исторической ценности застройки и выявление принципов сложившейся объемно-пространственной композиции. По итогам обследования было выявлено, что данная территория имеет ряд градостроительных недостатков:

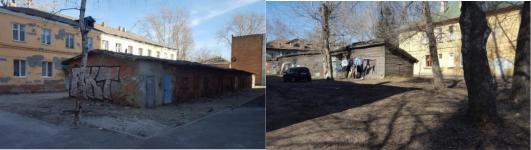

- нерациональное размещение промышленных предприятий, объектов коммунально – складской зоны (рис. 14)
(рис. 14). Фотофиксация территории в границах улиц ул. Беляева, ул. Ленина, ул. Гагарина.
33

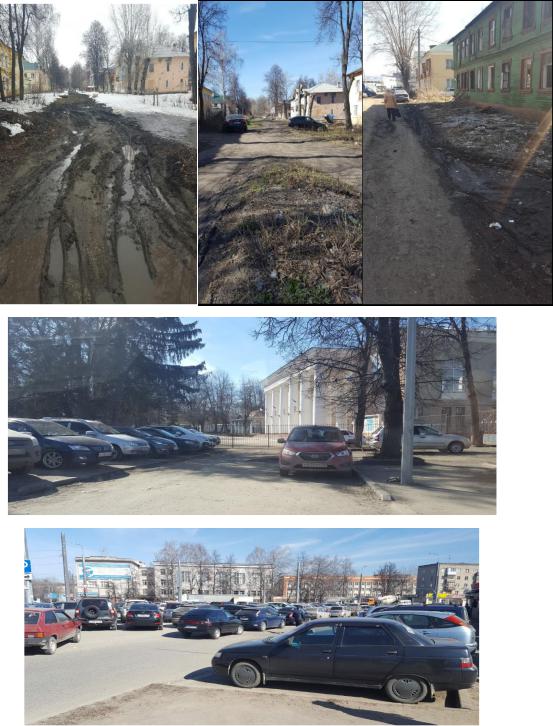

- Отсутствие тротуаров, благоустроенных пешеходных связей, удобных проездов, отсутствие организации парковочных мест (рис. 15)
(рис. 15). Фотофиксация территории в границах улиц ул. Беляева, ул. Ленина, ул. Гагарина.

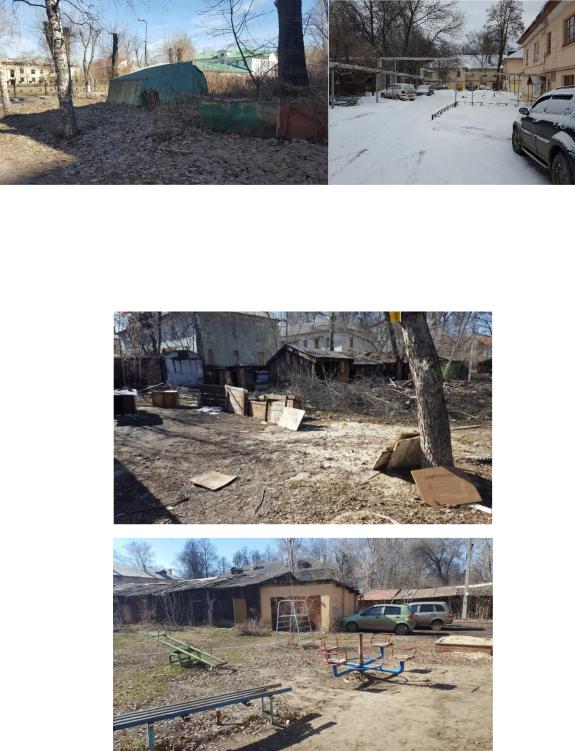

- Отсутствие площадок хозяйственного назначения для установки мусороконтейнеров, для сушки белья и (или) выбивки ковров (рис. 16)
34

(рис. 16). Фотофиксация территории в границах улиц ул. Беляева, ул. Ленина, ул. Гагарина.
- Отсутствие благоустройства дворовых территорий, детских площадок
(рис. 17)
(рис. 17). Фотофиксация территории в границах улиц ул. Беляева, ул. Ленина, ул. Гагарина.

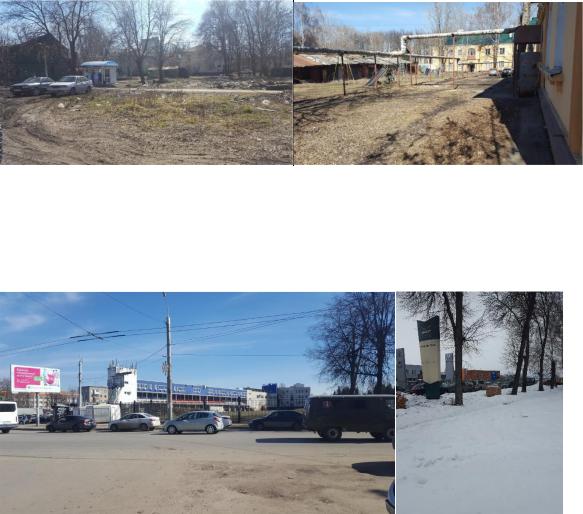

- Отсутствие в районе малых архитектурных форм, зон отдыха и рекреации
(рис. 18)
35

(рис. 18). Фотофиксация территории в границах улиц ул. Беляева, ул. Ленина, ул. Гагарина
- невзаимосвязность структуры объектов культуно – бытового назначения
(рис. 19)
(рис. 19). Фотофиксация территории в границах улиц ул. Беляева, ул. Ленина, ул. Гагарина
2.1.3 Схема функционального зонирования
Территория по функциональному назначению и характеру использования относится к селитебной территории, так как включает участки жилых домов, общественных зданий и сооружений, в т.ч. учебных, внутриселитебную улично-дорожную и транспортную сеть, зеленые насаждения и места отдыха, отдельные коммунальные и промышленные объекты (Приложение 1).
Функциональное зонирование территории принято на основании сложившихся природных условий и градостроительной ситуации, санитарно – гигиенических и экологических требований.
36
На схеме функционального зонирования были выделены следующие функциональные зоны
Селитебная зона
-Среднеэтажная жилая застройка (5эт.)
-Малоэтажная застройка (3 эт.)
Зона транспортной инфраструктуры
Объекты рекреационной территории
-зона мест общего пользования
o Парк
oСквер
Объекты общественно – деловой инфраструктуры
-Зона здравоохранения o Больницы
o Лечебно – диагностический центр o Аптеки
-Зона объектов административноделового назначения o Административные здания
o Офисы
o Юридические учреждения
-Зона социально – бытового назначения
Объекты производственной инфраструктуры
-зона промышленных объектов
-зона коммунально - складского назначения
o Склады
o Гаражи
o Цеха
37

Баланс территории существующее положение
Диаграмма 1.
17
|
|
|
Селитебная зона |
|
|
|
Зона транспортной |
|
|
|
инфраструктуры |
15 |
|
48 |
Зона общественной зелени и |
|
|
||
|
|
рекреации |
|
|
|
|
|
|
|
|
Зона общественно - делового |
|
|
|
назначения |
|
|
|
Производственная и |
|
12 |
|
коммунально - складская зона |
|
|
|
|
|
|
8 |
|
ТЭП
|
|
|
Таблица №1 |
|
|
|
|
Наименование |
Единицы |
показатель |
|
показателей |
|
измерения |
|
|
|
|
|
Общая |
площадь |
га |
125,5 |
района |
|
|
|
|
|
|
|
Площадь |
жилой |
га |
89 |
территории |
|
|
|
|
|
|
|
Численность |
Тыс. человек |
31150 |
|
населения |
|
|
|
|
|
|
|
38
2.1.4Схема планировочных ограничений.
Вграницах территории имеется ряд планировочных ограничений антропогенного характера (приложение 2).
Кантропогенным планировочным ограничениям, имеющимся на территории заводского района, относится:
САНИТАРНО-ЗАЩИТНЫЕ ЗОНЫ
-санитарный разрыв от железной дороги – 100 м
-санитарный разрыв от ЛЭП – 20 м
-санитарно-защитные зоны АЗС – 100 м
-санитарный разрыв от магистрали городского значения – 25 м
-санитарно–защитные зоны от объектов транспортной инфраструктуры – 100м.
-санитарно-защитные зоны от объектов здравоохранения 100м.
Санитарно-защитные зоны от промышленных объектов и режимы их использования территорий установлены на основании СанПин 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов».
|
|
Таблица №2 |
|
|
|
№ |
Перечень объектов |
Размер СЗЗ,м |
|
|
|
|
ООО «Корунд» инструментальная |
100 |
|
промышленность |
|
|
Пензенский завод «Электромехизмерение» |
100 |
|
производит авто электронику и другие запчасти |
|
|
для отечественных автомобилей и автомобилей |
|
|
Ford |
|
|
Бывший велозавод (Завод имени Фрунзе (ЗиФ) |
100 |
|
– в прошлом крупнейшее промышленное |
|
|
предприятие города. В марте 2014 года закрыли |
|
|
последние производственные линии по выпуску |
|
|
велосипедов) |
|
|
Часовой завод |
100 |
|
|
|
|
ОАО «Радиозавод» - предприятие по выпуску |
100 |
|
оборудования для современных подвижных |
|
|
|
|
|
|
39 |
|
систем автоматизированного управления |
|
|
войсками и оружием |
|
|
|
|
|
Пензенское производственное объединение |
100 |
|
электро-вычислительной техники – |
|
|
производство газовых и электрических плит |
|
|
|
|
|
ОАО «Пензхиммаш» - производство |
100 |
|
оборудования для добычи, транспортировки и |
|
|
переработки нефти и газа, а так же |
|
|
оборудования, используемого в |
|
|
металлургической, угольной, пищевой и других |
|
|
отраслях промышленности. |
|
|
|
|
В санитарно-защитной зоне не допускается размещение: жилой застройки, территории курортов, санаториев и домов отдыха, спортивные сооружения, детские площадки и др.
В санитарно-защитных зонах допускается размещение: нежилые помещения для дежурного аварийного персонала, здания управления, конструкторское бюро, здания административного назначения, поликлиники, спортивно-оздоровительные сооружения закрытого типа ,мотели, гостиницы, бани, объекты торговли и общественного питания, площадки и сооружения для хранения автотранспорта.
Территория, предполагаемая к застройке, характеризуются условно благоприятными природными, инженерно-геологическими и градостроительными условиями.
2.1.5 Схема транспортного каркаса и основных пешеходных связей.
Городские пути сообщения формируют планировочную структуру города. Транспортные пути обеспечивает связь района между другими жилыми районами города, объектами КБО и местами приложения труда (приложение 3).
Исследуемая территория находится в границах улиц:
- Беляева – магистраль районного значения;
-Гагарина – магистраль городского значения;
40
