3. Общая ширина песколовки, м:

B Fn .

4. Ширина одной песколовки, м:

b Bn ,

где n – количество рабочих песколовок, обычно принимаемое не менее

2-х по [1, п. 6.26].

Типовая ширина песколовки – 1,25 м; 2,8 м; 3 м; 4,5 м. 5. Объем песка, м3, выпадающего в песколовке:

6.Строительная глубина песколовки, м:

Нстр Нs hn hb ,

где hб – высота борта, принимаемая на 0,15–0,3 м выше уровня жидкости в песколовке.

Определив типовые размеры песколовки, выполняют проверочный расчет на пропуск минимальных расходов сточных вод, т.е. находят минимально допустимую скорость, м/с, по формуле

vmin qmin 0,15, nwmin

где qmin – минимальный расход сточных вод, м3/с, который при их напорном поступлении равен минимальной производительности насосов канализационной насосной станции (КНС), работающих в часы минимального притока сточных вод к КНС при самотечном поступлении,

здесь q – среднесекундный расход сточных вод, м3/с;

Kgen.min – минимальный коэффициент общей неравномерности.

41

Если vmin <0,15 м/с, то в часы минимального притока сточных вод сле-

дует выключать из работы одну песколовку. Технические характеристики горизонтальных песколовок c прямолинейным движением воды приведены в табл. 19.

Таблица 19 Технические характеристики горизонтальных песколовок

с прямолинейным движением воды [42]

Вычисливразмерыпесколовок, необходимопривестиихсхему(рис. 18). Фирмой ЗАО НПФ «ЭКОТОН» изготавливаются горизонтальные песколовки ПГ из коррозионно-стойкой стали AISI304 с пропускной способностью 100 м3/ч. Песколовки представляют собой две примыкающие друг к другу прямоугольные емкости с бункерами для сбора и удаления песка с одной стороны и общим карманом чистой воды с другой стороны. На песколовках установлен скребковый механизм, цепь которого приводится в движение мотор-редуктором. Схема песколовки ПГ показана на

рис. 19.

42

3.2. Песколовки горизонтальные с круговым движением воды

Этот тип песколовок обеспечивает содержание песка в осадке 55–60 % и зольность 81–93 %.

Очищаемые сточные воды движутся в них по кругу. Песколовки проектируются по типовым проектам 902-2-479.90 и 902-2-480.90 [8] при производительности от 1,4 до 64 тыс. м3/сут. Они компактны, более экономичны, чем горизонтальные с прямолинейным движением воды.

Расчет

1. Длина пути, м:

Ls Ks Hs u1000 vs ,

o

где Кs ,uo ,vs – значения, принимаемые по [1, п. 6.27] (см. подразд. 3.1);

Нs – расчетная глубина песколовки (высота желоба по центру), м, принимается по табл. 20 и равна 0,7–1,05 м.

Радиус песколовки, м:

R Ls . 2

Радиус песколовки принимается типовой: 1,6; 1,75; 2,10; 2,30; 2,25; 2,50 м.

2.Площадь живого сечения желоба, м2:

qmax ,

vsn

где n – число песколовок, как правило, 2 шт.; qmax – расчетный расход сточных вод, м3/с.

3. Ширина проточного треугольного желоба, м:

bHs ; b 2 , 2 Нs

где Hs – глубина желоба по центру, м.

Принимается типовая ширина – 0,5; 0,8; 1,0; 1,4; 1,5; 1,8 м.

4. Внешний диаметр песколовки принимается равным 4,0; 6,0 м (табл. 20).

Схема горизонтальных песколовок c круговым движением воды приводится на рис. 20.

44

r – радиус нижнего основания конуса песколовки, равный 0,2 м, так как диаметр конуса принимается конструктивно d= 0,4 м.

7. Объем конической части песколовки, м3:

Wкон 121 h Dж2 Dж d d 2 ,

где Dж – диаметр желоба, м.

Сравнивается Wn и Wкон и делается вывод о возможности размещения выпавшего песка в конической части песколовки.

8. Строительная высота, м:

Hстр hb Hs h,

где hb – высота борта, равная 0,2-0,3 м.

По вычисленным значениям D и b подбирается типовая песколовка по табл. 20.

Таблица 20 Песколовки горизонтальные с круговым движением воды [16]

Песколовки проверяют на пропуск минимального расхода сточных вод с тем, чтобы vs 0,15 м/с.

46

3.3. Аэрируемые песколовки

Этот тип песколовок желательно устраивать на очистных станциях, в схемах очистки которых имеются аэрационные сооружения. Они обеспечивают высокое задержание песка. Зольность осадка составляет 90–95 %, содержание песка в нем 90–95 %.

Расчет

1. Длина песколовки, м:

принимается по табл. 21. Типовые длины – 12; 15; 18 м.

2.Площадь живого сечения, м2:

qmax ,

vsn

пределах 0,7÷3,5 м; b=(1÷1,5), HS (типовая b – 3,0 и 4,5 м).

После предварительного расчета подбирается типовая песколовка по табл. 21.

Таблица 21

Аэрируемые песколовки [16]

47

Длина песколовок может быть увеличена при применении трехметровой вставки.

4. Площадь песколовки в плане, м2:

F Ls n b,

где Ls , b – типовые длина и ширина отделения песколовки, м.

5. Продолжительность пребывания сточных вод в песколовке, мин:

t F Hs 60 2 3 мин; qw

здесь qw – расчетный часовой расход сточных вод, м3/ч.

6. Количество воздуха, необходимого для аэрации, м3/ч: qair FJ,

где J – интенсивность аэрации сточных вод, принимается по [1, п. 6.28б],

м3/(м2·ч).

Аэраторы устанавливают из дырчатых труб на глубине 0,7HS вдоль одной из продольных стен над лотком для сбора песка [39].

7. Объем выпавшего песка, м3:

где NпрВВ , р, Т – см. подразд. 3.1;

р= 0,03 л/(чел. сут) – по [1, табл. 28] или по табл. 18.

8.Высота пескового лотка:

где bпл – ширина пескового лотка, обычно равная 0,5 м;

l=Ls–b – длина пескового лотка, м.

9. Строительная высота песколовки, м:

Hстр hб Нs hпл i b,

где hб – высота борта, равная 0,5 м;

i – поперечный уклон дна к песковому лотку, равный 0,2-0,4. Схема аэрируемой песколовки приведена на рис. 21.

На рис. 22 изображены схемы аэрируемых песколовок, применяемых в США.

48

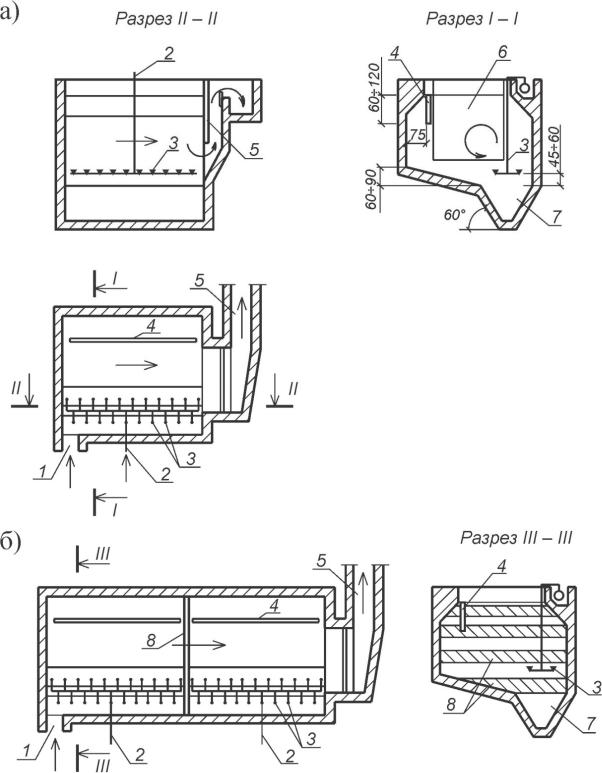

Рис. 21. Схема аэрируемой песколовки
