Файловый архив студентов. Файловый архив студентов.
1302 вуза, 5117 предмета.
/ Регистрация
FAQ Обратная связь Вопросы и предложения
Добавил:
Адепт твердотельной электроники, последователь учений Михайлова Н.И. Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз:
Санкт-Петербургский государственный электротехнический университет "ЛЭТИ"
Предмет:
Физико-химические основы технологии материалов электронной техники
Файл:

Презентации / ФХОТ Все Презентации

.pdf
Скачиваний:
5
Добавлен:
21.06.2024
Размер:
18.7 Mб
Скачать
☆

5.10 Термическое окисление кремния :

Методы окисления кремния :

термическое окисление (сухое, влажное, хлорное, пирогенное)

анодное



пиролитическое



плазмохимическое

окисление



окисление



окисление













Si + O

2

→ SiO

2



















12 Si + H2O → 12 SiO

2 + H2

Т = 900 – 1200 0С

Методом радиоактивного маркера определено, что рост SiO2 происходит за счет диффузии O2 к поверхности Si. Выход SiO2 за границы начального объема, занимаемого Si, обусловлен различием их мольного объёма.

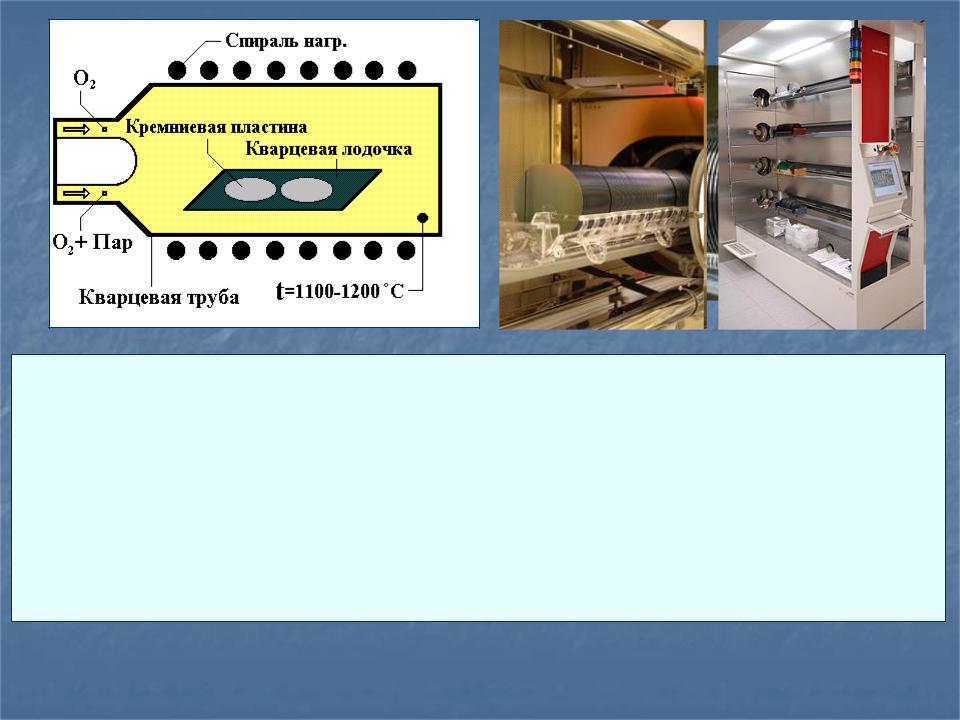

Требования к оборудованию:

-контролируемая с точностью до 10С температура подложкодержателя,

-обеспечение плавного повышения и понижения температуры в реакторе,

-отсутствие посторонних частиц в реакторе,

-отсутствие посторонних примесей (с целью их удаления проводится предварительная продувка трубы реактора), - обеспечение введения кремниевых пластин в реактор сразу после их химической очистки.

c (x,t)

t = const







газовая фаза

SiO2



Si



cг









0









c

г







s







J1

J2



J3





c









s











c









1







0

x0(t)

x



концентрации молекул окислителя: с г— в объеме газовой фазы, и с —



0



s



на границе раздела фаз при х = 0 в газовой фазе и в двуокиси кремния,

с1

— на границе между SiO2 и Si.







процесс роста окисла идет в три стадии:

1)диффузионный транспорт молекул окислителя из объема газовой фазы к поверхности SiO2 - поток J1;

2)диффузионный транспорт растворенных в оксиде молекул окислителя через слой SiO2 к границе SiO2−Si - поток J2;

3)химическая реакция окисления кремния, протекающая на границе SiО2−Si - поток J3.

величину х0 (t) можно связать с параметрами T и р0 (c0 г) через потоки J1, J2 и J3, которые в стационарных условиях должны быть равными:

J1 = J2 = J3 J.

Диффузионный поток J1 определяет подвод молекул окислителя из объема газовой фазы к наружной поверхности растущего слоя SiO2.

p

0

= с

г

κT

0

















Cлой SiO2 растет непрерывно → происходит непрерывное растворение молекул окислителя в SiO2 с обеднением приповерхностной области газа этими молекулами.

с

г

с

г

при

x = 0





s

0





в приповерхностном диффузионном слое толщиною возникает градиент

концентрации молекул окислителя, который создает диффузионный поток по направлению к границе





d cг





cг

− csг



































D

г





























J1

= − Dг





= Dг

0



= (с0г

− сsг )



β =







1

d x





















δ







x= 0

















































Диффузионный поток J1





c (x,t)



t = const



газовая фаза



SiO2

Si

cг

δ













0











c

г







s







J1













c









s









c









1







0

x0(t)

x

Выразим плотность потока J1 через поверхностную концентрацию cs молекул окислителя, растворенных в SiO2

Процесс растворения происходит в молекулярной форме и подчиняется закону Генри:

с

= s p

s

s

p

= сг κT.

s

s

сs = csг skT 2

где s — коэффициент растворимости молекул окислителя в двуокиси кремния, а ps — парциальное давление окислителя на межфазной границе при х = 0

2 3 1







с

sp





г

skT





































3

















= c



















0





0



0



























































































































=



β



DГ



J



= (c



− c

)





1

0



4



β





















s



















skT δskT



































β — коэффициент массопереноса молекул окислителя в газовой фазе,

приведенный к твердой фазе (для SiO2).

Диффузионный поток J2

Диффузионный поток J2 определяет транспорт молекул окислителя через слой SiO2 за счет диффузии, характеризуемой коэффициентом D.

с(x,t)





2

с(x,t)

= D



t



x









2











в стационарных условиях концентрация не меняется следовательно левая часть диффузионного уравнения обращается в нуль

с(x,t) = 0

t

2с(x,t) = 0

x2

J 2 = −D

c

= D

cs − c1









5

x

x0



















Химический поток J3

Химический поток J3 - потеря молекул окислителя вследствие их превращения в молекулы SiO2.

ν

ν







ν





(t)



























r (t) = k сA

сA



... k(T ) сА











1



2





i





J3 = k c1



6

1





2

i





i























































c1 - концентрация молекул окислителя на границе SiO2−Si , k — константа

скорости реакции окисления кремния.

J1 = J2 = J3 J.







стационарный режим







4 5 6

(с

− с

)

=

D

(c

− c

) = k c



0

s





x

s

1

1























0











+



k x0





































































1









c0









с0













D





















с =

























с1 =



































k x0



k





k x





k



s

















1 +





0



+













1+





+



























D





























































D



























































































































k с

J = k c

=



0

1

1+ k x



/ D + k /



0















пусть за время dt на единицу площади поверхности кремния поступает Jdt молекул окислителя - толщина слоя SiO2 увеличивается на величину dx0

















N0 — число молекул окислителя, необходимое для

J dt = N0

dx0













построения единицы объема SiO2































































SiO

NA



2.2 6.023 10

23







N





=

=

= 2.2 10

22













2







SiO



M





60.1































2

























































SiO



























2











Si + O

→ SiO

2

2



12 Si + H2O → 12 SiO 2 + H2

N

0

= N





2,2 10

22

см

−3

















SiO





















2



































N

0

= 2N



4,4 10

22

см

−3















SiO





















2












Помощь Обратная связь Вопросы и предложения Пользовательское соглашение Политика конфиденциальности
