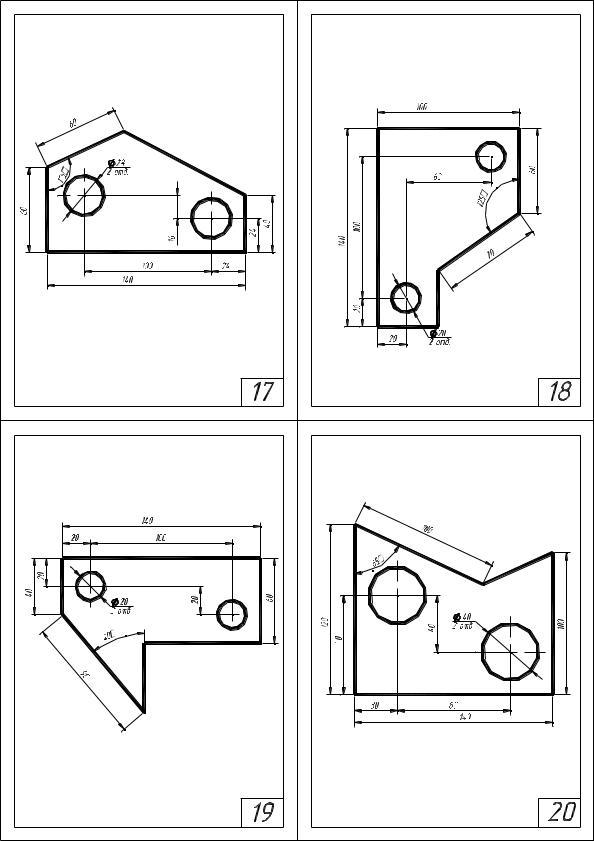

Продолжение прил . |
1 |
171 |
|

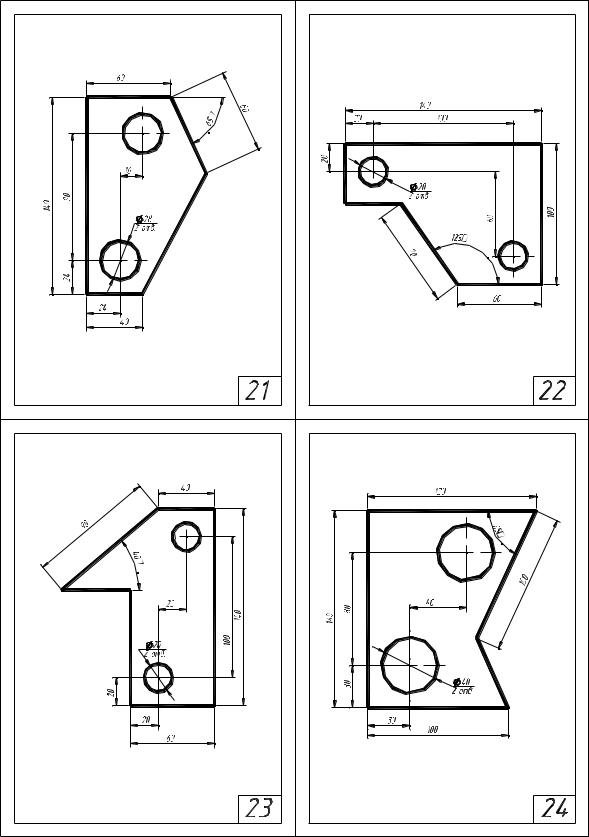

Продолжение прил . |
1 |
172 |
|

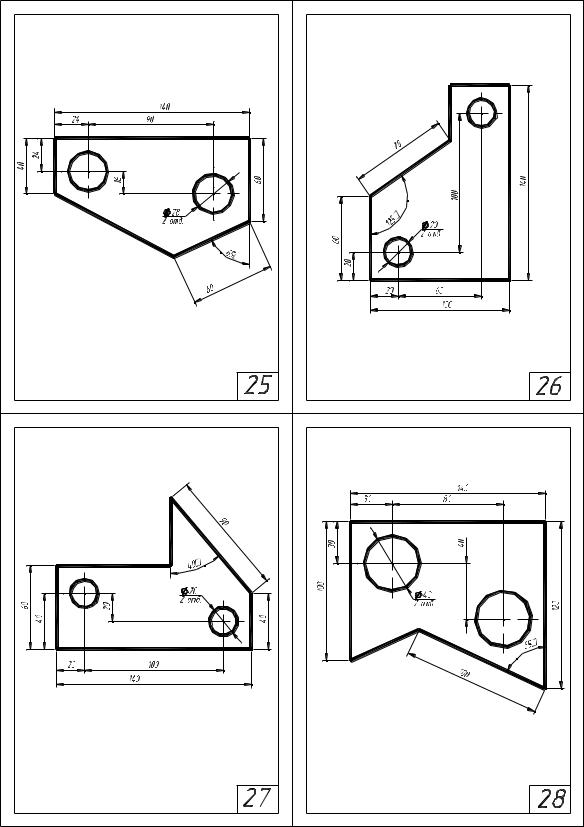

Продолжение прил . |
1 |
173 |
|

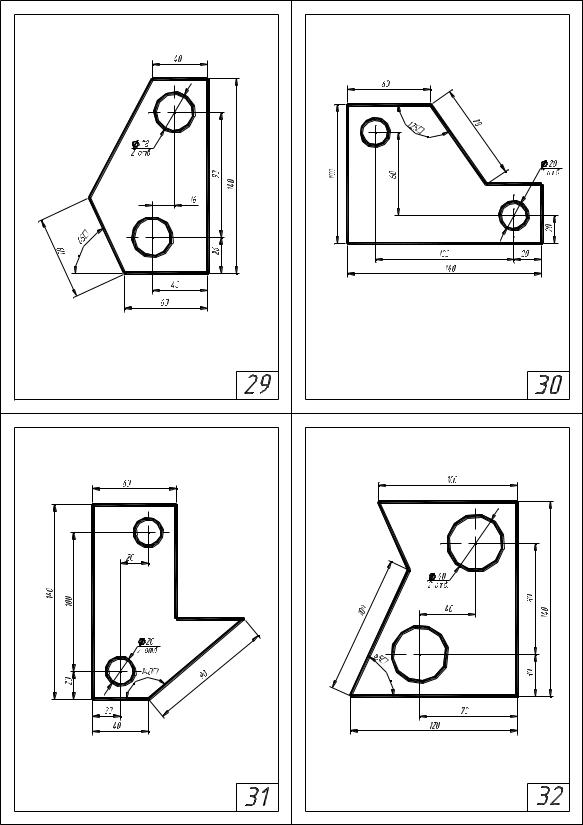

Окончание прил . |
1 |
174 |
|
Приложение 2

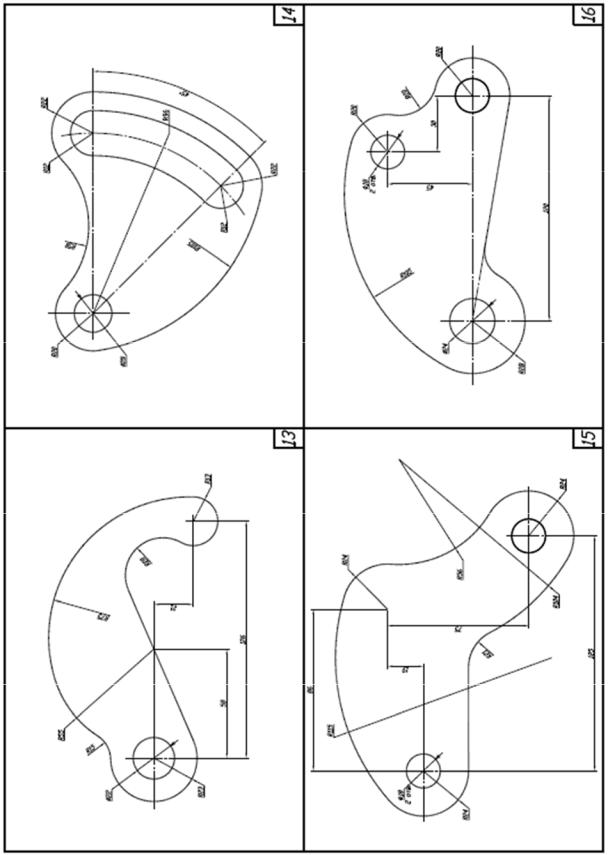

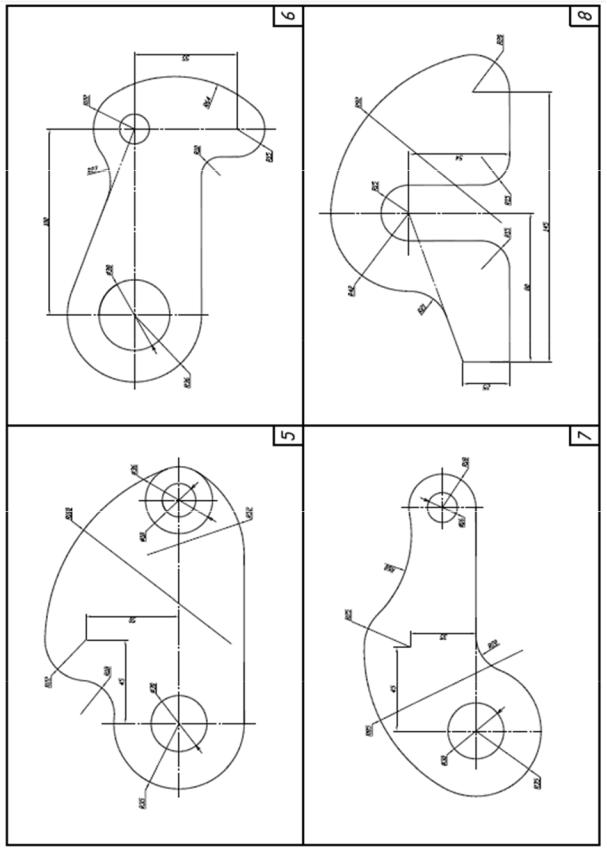

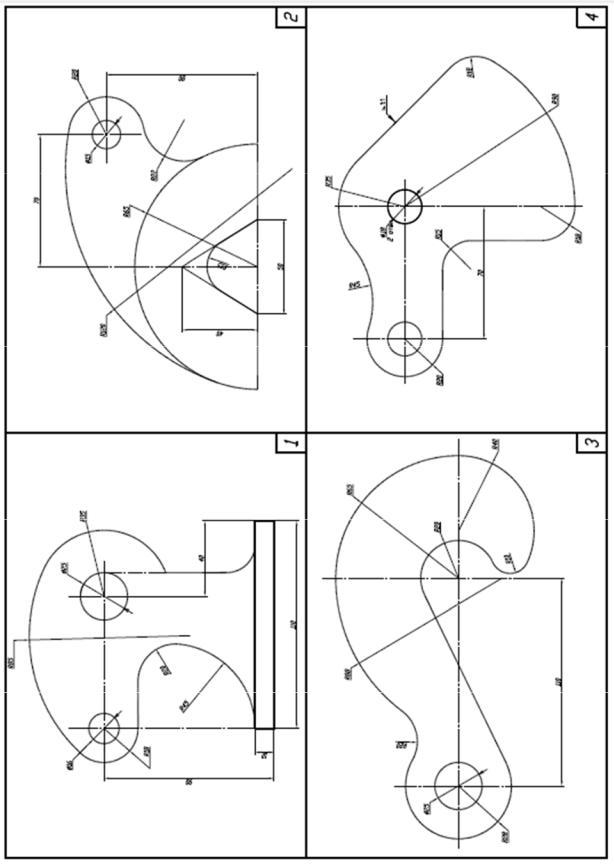

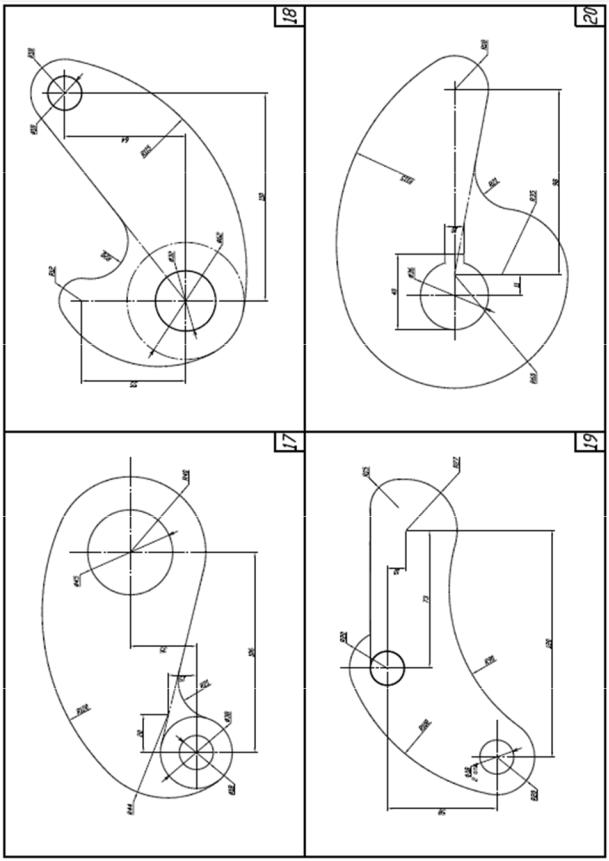

Задания к графической работе №2 «Простые сопряжения»
1.На формате А4 или А3 вычертить изображение простого сопряжения.
2.Отобразить линии в соответствии с требованиями ЕСКД.
3.Проставить размеры согласно требованиям ЕСКД.
4.Заполнить основную надпись чертежа.
175
Продолжение прил . 2
176
Продолжение прил . 2
177
Продолжение прил . 2
178
Продолжение прил . 2
179
Продолжение прил . 2
180
