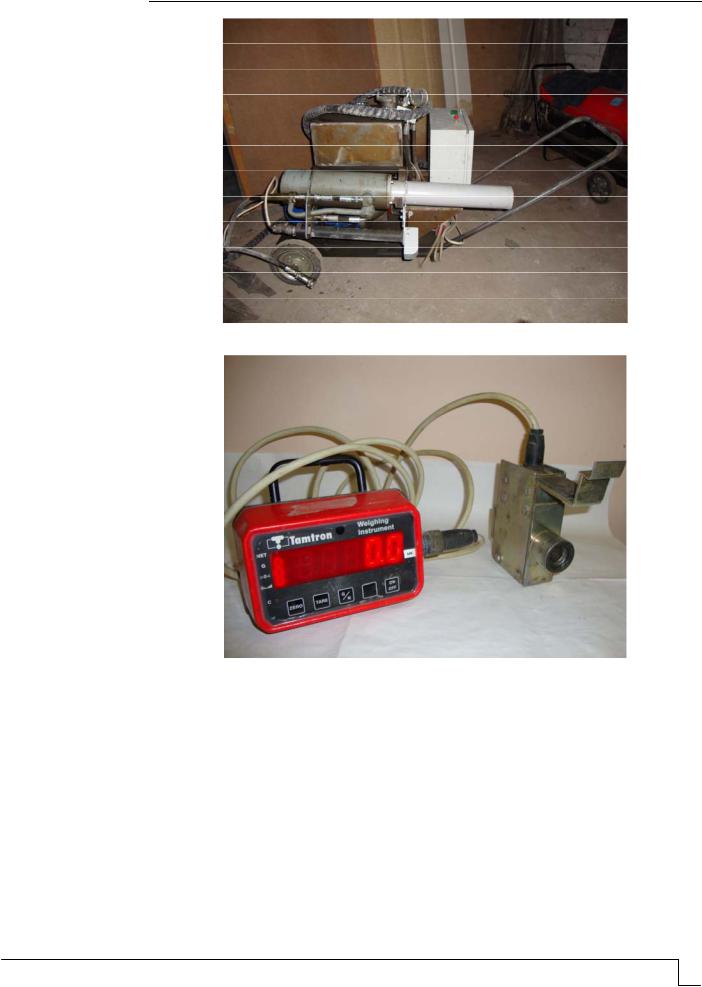

Рис. 1. Установка для натяжения канатов

Рис. 2. Прибор для измерения натяжения канатов Tantron Oy MCS-160

Материалы

Проектный класс бетона В35. Прочность бетона определена при испытаниях стандартных бетонных образцов разрушающим методом (ГОСТ 10180-2012). Результаты испытаний представлены в табл.1.

Показатели качества арматуры приведены в табл. 2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

Т а б л и ц а 2 Прочностные характеристики канатов по данным заводского сертификата

Расчеты плит 1ПГ12-2К7

Расчеты плит 1ПГ12-2К7 выполнены по 1-й и 2-й группам предельных состояний [3]. Характеристики бетона приняты по результатам испытаний стандартных бетонных кубов. Характеристики арматуры приняты по данным СП 63.13330 [3].

Конструкция плиты представлена на рис. 3.

Рис. 3. Конструкция плиты 1ПГ 12-2К7:

1 – закладные детали; 2 – монтажные петли; 3 – сетка; 4 –3 d12 К1500; 5 – d12 А400

Испытания плит

Методика испытаний предусматривала поэтапное загружение плиты до расчетных значений проектной нагрузки.

Закрепление плит на опорах, соответствовующее требованиям, обеспечивало их свободные перемещения в продольном и ограничивало – в поперечном направлении [2].

Уровень предварительного натяжения канатов контролировался в процессе изготовления плит.

Перед испытанием производились измерения геометрических размеров плит, выгибов, положения напрягаемой арматуры по торцам конструкций.

Совместно с исследуемыми конструкциями изготовлялись бетонные кубы, испытание которых осуществлялось одновременно с плитами.

Загружение производилось штучными грузами в соответствии с ГОСТ 8829-94. Вид плиты при испытании представлен на рис. 4.

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

Рис. 4. Загружение плиты 1ПГ-12-2К7. Панорама

Приборы для измерения осадок опор (индикаторы) и прогибов (прогибомеры) установлены в четвертях и в середине пролета по длинным сторонам плиты; индикаторы для измерения проскальзывания арматуры в бетоне – на канатах по торцам плиты.

Контрольные нагрузки по рабочим чертежам без учета собственного веса плиты: 230 кг/м2 – при оценке трещиностойкости; 306 кг/м2 – при оценке жесткости с контрольным значением прогиба 1,7 см;

410 кг/м2 – при первом случае разрушения (от текучести арматуры); 490 кг/м2 – при втором случае разрушения (от раздробления бетона).

Образование и раскрытие трещин

Трещины (плита П-1) образовались при нагрузке 306 кг/м2, что превышает в 1,328 раза величину, указанную в рабочих чертежах серии. Ширина раскрытия трещин менее 0,05 мм (примерно в 2,5 раза менее цены деления шкалы прибора). Теоретическая ширина раскрытия трещин при нагрузке 230 кг/м2 равна 0,0255 мм.

Вид плиты с трещинами показан на рис. 5.

Рис. 5. Трещины в середине пролета плиты 1ПГ -12-2К7 (плита П–1)

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

Базовое (без учета вида внешней поверхности арматуры) расстояние между смежными нормальными трещинами ls = 120 мм [3]. Расстояние между трещинами при нагрузке 169,32 кН: от индикатора И1 (левая опора плиты) – 305 см; от прогибомера П1 (в четверти пролета плиты) – 75 см, 60 см, 64 см, 50 см, 45 см; от прогибомера П2 – 38 см, 92 см, 50 см.

Прогибы плиты

Прогиб плиты при контрольной нагрузке равен 5 мм. Прогиб плиты, рассчитанный по СП 63.13330.2018 [3], составляет 14 мм. Изменение деформаций плиты П-1 при испытании представлено на рис. 6.

Рис. 6. График зависимости деформаций от величины нагрузки (плита П-1)

Пояснения к рис. 6:

Область I – упругая работа. Конец области I – непосредственно перед образованием первых трещин. Напряжения бетона в растянутой зоне достигают предела прочности бетона при растяжении, и происходит образование трещин. Область II – образование трещин. Область III – появление новых трещин, развитие существующих трещин. Область IY – увеличение ширины раскрытия и высоты трещин. Область Y – пунктиром показано развитие деформаций плиты при увеличении нагрузки до предельного значения (с коэффициентом безопасности 1,6 [1]). Интенсивное образование трещин происходило в областях II, III.

Разрушение плиты

Характер разрушения плит П-1, П-2 пластический. В интервале нагрузок 129,72– 176,8 кН прогибы увеличились в 4,66 раза, а в интервале нагрузок 176,18–206,64 кН – в 7 раз. Вследствие значительных деформаций арматуры происходят резкое раскрытие трещин, увеличение прогибов, сокращение высоты сжатой зоны бетона и рост напряжений в нем.

Характер разрушения плит в данных исследованиях отличается от характера разрушения, отмеченного в работе [6]: при появлении первой (единственной) трещины произошло внезапное разрушение многопустотных плит. (Плиты армированы канатами класса К1500.)

Проскальзывание арматуры

Проскальзывания арматуры в процессе испытаний не происходило.

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

О возможности сравнения результатов исследований с данными испытаний, выполненных другими авторами

Для корректного сравнения результатов исследований необходимо выполнение нескольких условий [4]: совпадение напряженного состояния конструкций, наличие сведений о классе бетона по прочности на сжатие, классе арматуры, проценте армирования, уровне предварительного напряжения арматуры, технологии изготовления, процессе испытаний и др. Такие сведения не всегда присутствуют в опубликованных источниках.

Известны сведения об испытаниях ребристой плиты серии 1.465.1-318 длиной 12 м [5]. Армирование плиты выполнено арматурой Атп-Y (Ат 800).

Сведений об испытаниях ребристых плит, армированных арматурой класса К1500 (К7), не обнаружено.

Рассмотрены данные испытаний многопустотных плит перекрытий безопалубочного формования [6, 7]. Обратимся к статье авторов В.Н. Воронова, В.В. Михайлова, С.Н. Рощиной [6]. Класс арматуры К1500, процент армирования % = 0,19 %. (Процент армирования в настоящих исследованиях % = 0,73 %.) Отношение условного предела текучести к временному сопротивлению 0,944. Нет данных о потерях предварительного напряжения арматуры, усилиях предварительного обжатия. Основное отличие состоит в характере разрушения и количестве трещин. Сравнение результатов испытаний железобетонных плит представлено в табл. 3.

Т а б л и ц а 3 Сравнение показателей железобетонных плит, армированных канатами К1500

Выводы

1.Выполнены расчеты и испытания плит покрытия, изготовленных по серии 1.465-3. Плиты с номинальными размерами 3 12 м (b l), высотой 450 мм. Класс бетона по прочности на сжатие В35; армирование арматурой 6d12 К1500.

2.Произведены расчеты плиты по трещиностойкости, жесткости и несущей способности (СП 63.13330.2018 [3]).

3.Представлены сведения о методике испытаний.

4.Несущая способность, трещиностойкость, жесткость плит удовлетворяют требованиям ГОСТ 8829-94.

5.В процессе испытаний при нагрузках, не превышающих расчетных предельных значений, в плите не обнаружены нормальные и наклонные трещины; ширина раскрытия трещин и прогибы не превышали расчетных значений; проскальзывания канатов в бетоне не наблюдалось.

6.Нагрузка при образовании трещин в опытных плитах больше теоретической в

1,328–1, 4 раза.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

7.Прогибы плит при контрольной нагрузке меньше опытных значений в 3,3–3,4 раза, а теоретических значений – в 2,7–2,8 раза [3].

8.Характер разрушения плит покрытия пластический.

9.Опытная разрушающая нагрузка плит больше теоретических величин в 1,83–

1.86раза.

10.Рассмотрена возможность корректного сравнения результатов испытаний с данными других авторов [5–7]. Отмечено отличие характера трещинообразования и разрушения многопустотных плит, представленных в статье В.Н. Воронова, В.В. Михайлова, С.Н. Рощиной [6], при армировании конструкций предварительно напряженной арматурой класса К1500. Причинами такого разрушения являются незначительное содержание рабочей арматуры и высокий класс бетона.

11.Результаты данных исследований рекомендуется использовать с целью совершенствования методов расчета предварительно напряженных железобетонных конструкций, армированных канатами класса К1500.

Список литературы

1.ГОСТ 8829-94. Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости / Межгосударственная научнотехническая комиссия по стандартизации, техническому нормированию и сертификации в строительстве. –

М.: ГУП ЦПП, 1997. – 27 с.

2.Рекомендации по испытанию и оценке прочности, жесткости и трещиностойкости опытных образцов железобетонных конструкций / НИИЖБ Госстроя СССР. –

М., 1987. – 35 с.

3.СП 63.13330.2018. Актуализированная редакция СНиП «Бетонные и железобетонные конструкции». – М.: Министерство строительства и жилищно-коммунального хозяйства Российской Федерации, 2018. – 150 с.

4.Danilov, A.M. Sistems approach to the modeling and synthesis of building materials / A.M. Danilov, I.A Garkina // Contemporary Engineering Sciences. – 2015. – Vol.8, No. 5.– P.219–225. – URL.: http://dx.doi.org/10.12988/ces.2015.517.

5.Дудина, И.В. Методика натурных испытаний железобетонных ребристых плит покрытий / И.В. Дудина, Е.В. Нестер // Системы. Методы. Технологии: научный журнал Братского государственного университета. – 2011. – №1(9). – С. 113–118.

6.Воронов, В.Н. Результаты контрольных испытаний многопустотных предварительно напряженных плит перекрытия стендового безопалубочного формования / В.Н. Воронов, В.В. Михайлов, С.И. Рощина // Научно-технический вестник Поволжья: сборник научных статей. – Казань, 2011. – №5.– С. 89–92.

7.Шмуклер, В.С. Особенности внедрения железобетонных многопустотных предварительно напряженных плит перекрытий безопалубочного стендового формования / В.С. Шмуклер, Е.Г. Стоянов, О.М. Пустовойтова, Е.М. Тертичный, И.Г. Львовский, Р.В. Коренев // Коммунальне господарство мiст. – 2014. – Вып. 114. – С. 22–30.

References

1.Reinforced concrete construction products and factory-made concrete products. Methods of loading tests. Rules for evaluating strength, stiffness and crack resistance / Interstate scientific and technical commission for standardization, technical regulation and certification in construction. – M., 1997. – 27 p.

2.Recommendations for testing and evaluating the strength, stiffness and crack resistance of test samples of reinforced concrete structures / NIIZB. – M., 1987. – 35 р.

3.SP 63.13330.2018. Concrete and reinforced concrete structures. Basic provisions. Update version of SNiP 52-012018. – M.: Minregion Rossii, 2018. – 150 p.

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

4.Danilov, A.M. Sistems approach to the modeling and synthesis of building materials / A.M. Danilov, I.A Garkina // Contemporary Engineering Sciences. – 2015. – Vol.8, No. 5. – P.219–225. – URL.: http://dx.doi.org/10.12988/ces.2015.517.

5.Dudina, I.V. Method of full-scale testing of reinforced concrete ribbed covering plates / I.V. Dudina, E.V. Nester // Sistems. Methods. Technologies: scientific journal of Bratsk state University. – 2011. – №1(9). – P. 113–118.

6.Voronov, V.I. Results of control tests of multi-hollow prestressed floor slabs for bench forming without formwork / V.I. Voronov, V.V. Mikhajlov, C.I. Roshchina // Bulleten of Volga region collection of scientific works scientific electronic library. – Kazan, 2011. – №5. – P. 89–92.

7.Schmukler, V.S. Features of implementation reinforced concrete multihollow prestressed floor which formed without timbering / V.S. Schmukler, E.G. Stoyanov, O.M. Pustovoytova, E.M. Tertychnyi, I.G. Lvivskyi, R.V. Korenev // Municipal services in cites. – 2014. – Release 114. – P. 22–30.
