П р и л о ж е н и е 29

Перечень нормативно2технической литературы и материалов, используемых при нормоконтроле проектной документации

выпускной квалификационной работы

122

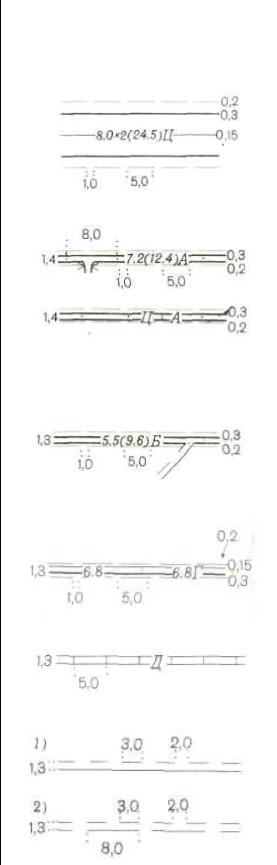

Автомобильные дороги без покрытия (улучшенные грунтовые дороги) и их характеристики: ширина приезжей части в м, материал добавок

Автомобильные дороги с деревянным покрытием

Дороги грунтовые 1)проселочные 2)полевые и лесные

123

П р о д о л ж е н и е п р и л. 30

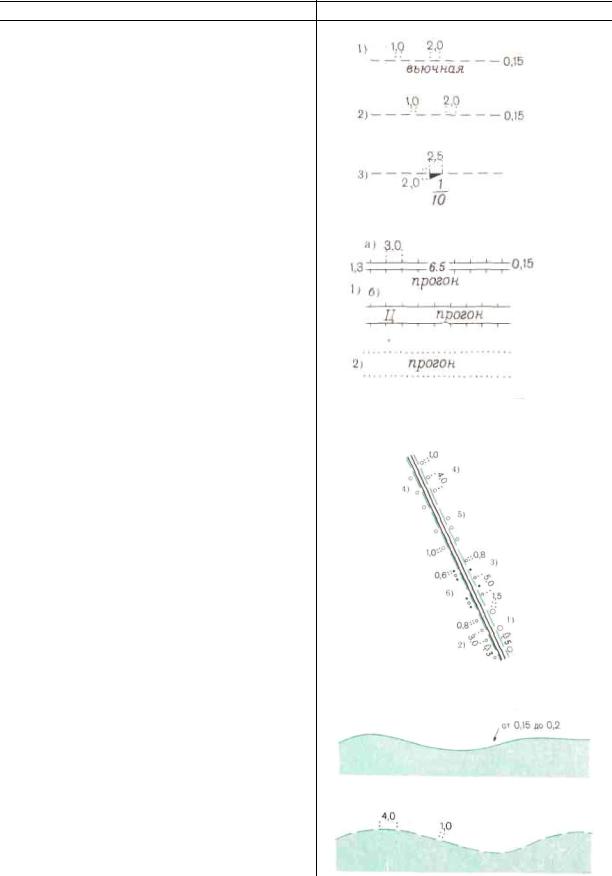

Тропы

1)вьючные

2) пешеходные

3)участки на искусственных карнизах и их характеристики (числитель дроби — наименьшая ширина в м, знаменатель — длина в м)

Скотопрогоны

1)с ограждениями (цифры — ширина в

м)

2)без ограждений

Насаждения вдоль дорог, рек, каналов и канав

1) узкие полосы деревьев высотой 4 м и более (с указанием породы и высоты в м)

2)узкие полосы деревьев высотой менее 4 м (с указанием породы и высоты в м)

3)узкие полосы кустарников

4)ряды отдельных деревьев

5)отдельно стоящие деревья 6)отдельные кустарники

Линии береговые определенные и постоянные

Линии береговые неопределенные (водотоков и водоемов по болотам, низменным побережьям, в сплошных зарослях камыша и т.п.)

124

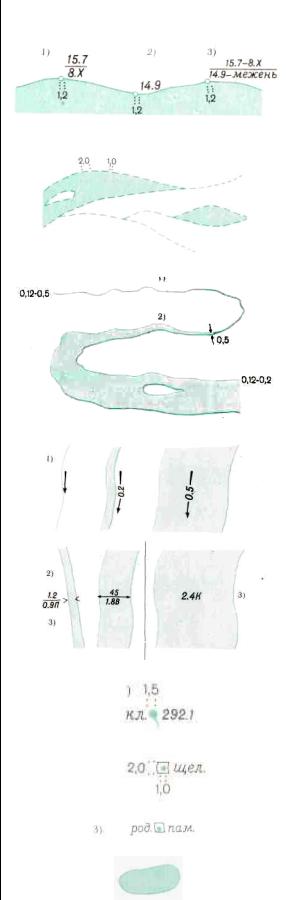

Линии береговые непостоянные (водотоков и водоемов сезонноE пересыхающих и сезон ноEводных)

Реки и ручьи

1)ширина не выражается в масштабе плана

2)ширина выражается в масштабе плана

Характеристики водотоков

I)направление и скорость течения в м/с

2) ширина в м

3)глубина в м и грунт дна (при сочетании характеристик — ширина в числителе, глубина и грунт дна — в знаменателе)

3) оборудованные с памятниками

Озера

125

П р о д о л ж е н и е п р и л. 30

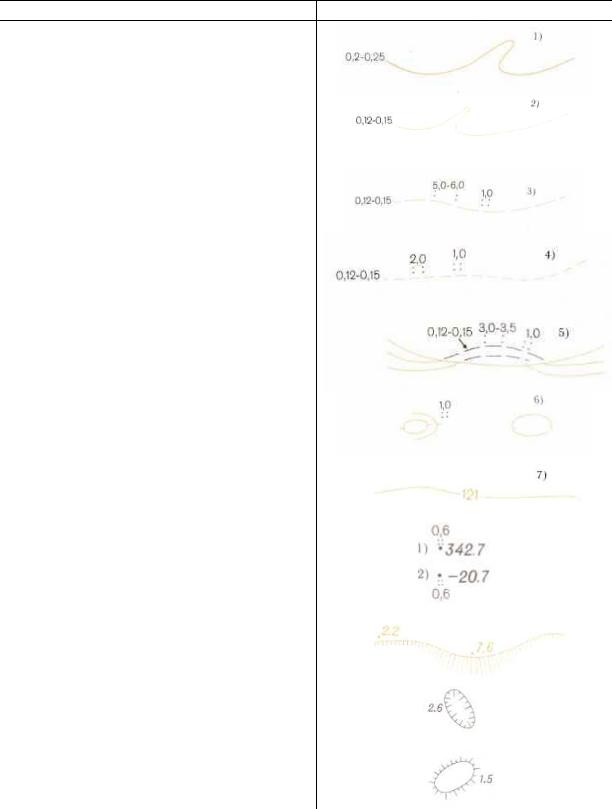

Горизонтали

1)горизонтали утолщенные (через заданный интервал основного сечения)

2)горизонтали основные

3)горизонтали дополнительные (полуE горизонтали – на половине высоты основного сечения)

4)горизонтали вспомогательные (на произвольной высоте)

5)горизонтали для изображения нависающих склонов

6)указатели направления скатов (6ергштрихи)

7)надписи горизонталей в м

Отметки высот 1)выше нуля Кронштадтского футштока

2)ниже нуля Кронштадтского футштока

Обрывы земляные (цифры –глубины в м)

Ямы (цифры – глубины в м)

Курганы (цифры – высоты в м)

126

П р о д о л ж е н и е п р и л. 30

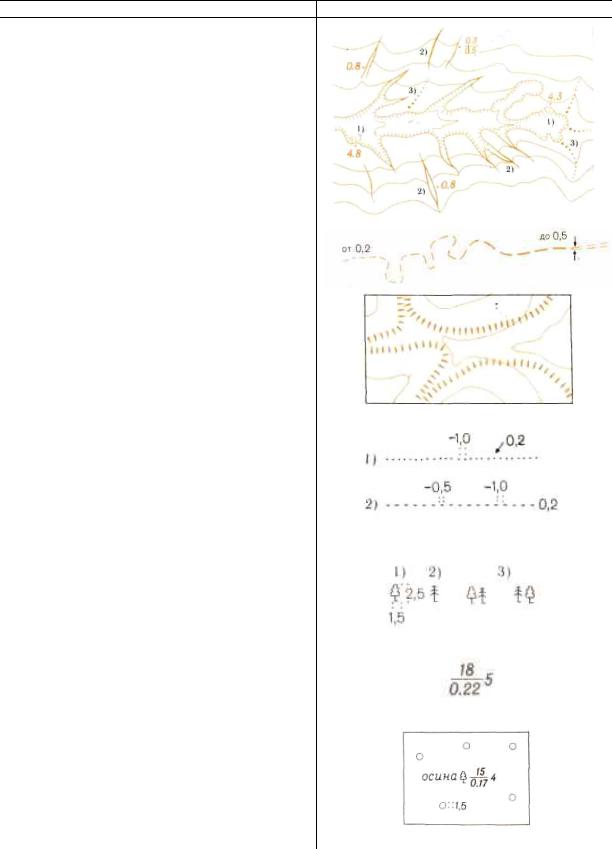

Овраги и промоины 1)овраги шириной на плане 1,5 мм и более 2)овраги узкие и промоины

3)борозды эрозионные (цифры у оврагов и промоин, изображаемых двумя линиями EEглубины в м; у промоин в одну линию — в числителе дроби — ширина по верху, в знаменателе — глубина в м)

Русла сухие и водороины (рытвины)

Уступы задернованные (бровки), не выражающиеся горизонталями

Контуры растительности, сельскоE хозяйственных угодий, грунтов и др.

1)при ручном нанесении

2)при автоматизированном нанесении

Древесная растительность

Характеристики лесных древостоев По составу:

1) лиственные, 2) хвойные, 3) смешанные)

По метрическим данным: слева —в числителе дроби—средняя высота в м, в знаменателе — средняя толщина стволов в м; справа—среднее расстояние между деревьями в м

Леса естественные высокоствольные

127

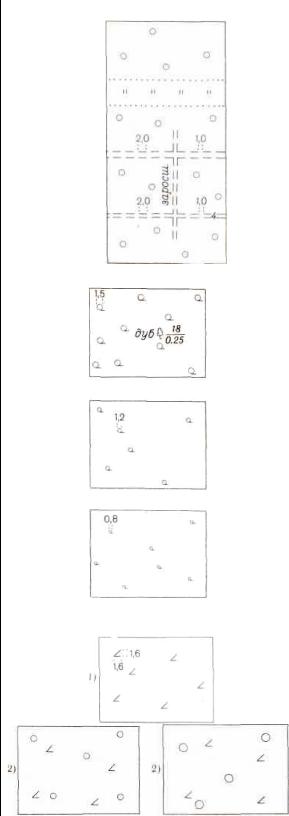

Криволесье

Поросль леса (отдельная цифра или числитель дроби — средняя высота в м, знаменатель — средняя толщина стволов в м)

Леса саженые высокоствольные

1)Лесопосадки молодые (цифра – средняя высота в м)

2)Питомники лесных и декоративных пород

128

Редколесье высокоствольное

Редколесье угнетенное низкорослое и карликовое

Редкая поросль леса

Буреломы и ветровалы

1) сломано и повалено более половины деревьев

2)сломано и повалено менее половины деревьев

129

2)Участки леса, пройденные пожаром

Участки леса вырубленные (вырубки)

Участки леса раскорчеванные
