ХИМИЧЕСКОЕ СОПРОТИВЛЕНИЕ АРМАТУРНОЙ СТАЛИ ВОДНЫМ РАСТВОРАМ, СОДЕРЖАЩИМ ИОНЫ ХЛОРА

В.П. Селяев, А.К. Осипов, П.В. Селяев

Исследована возможность прогнозировать изменение под действием ионов хлора несущей способности арматурных стержней; объема ржавчины на поверхности металла; длительности экспозиции железобетонных элементов до появления продольных трещин.

Ключевые слова: агрессивные среды, ионы хлора, арматура, коррозионная стойкость, глубинный показатель

CHEMICAL RESISTANCE OF REINFORCING STEEL IN AQUEOUS

SOLUTIONS CONTAINING CHLORIDE IONS

V.P. Selyaev, A.K. Osipov, P.V. Selyaev

Possibility to predict: the change of the bearing capacity of the reinforcing bars; amount of rust on the metal surface; exposure of reinforced concrete elements prior to the appearance of longitudinal cracks under the action of chlorine ions is investigated.

Keywords: aggressive environment, chloride ions, reinforcement, corrosion resistance, depth indicator

BUILDING MATERIALS AND PRODUCTS

Изучению влияния хлоридов на работу железобетонных конструкций уделяется много внимания зарубежными и отечественными исследователями [1–4].

Агрессивные среды, содержащие ионы хлора, достаточно часто контактируют с железобетоном и являются наиболее опасными, т.к. разрушают и бетон, и стальную арматуру. В настоящей работе представлена методика оценки химического сопротивления арматурной стали действию водных растворов хлористого натрия, разработанная в ходе экспериментальных и теоретических исследований.

В соответствии с ГОСТ 13819–68 коррозионную стойкость металла предложено оценивать с помощью глубинного показателя, который называют проницаемостью и выражают в миллиметрах в год. Численные значения проницаемости определяют по формуле

– плотность металла г/см3; k – потеря массы, г/м2 ч, k =m/(s·t); здесь m – потеря массы с поверхности s за время t.

Однако экспериментальные данные не подтверждают наличие прямо пропорциональной зависимости между проницаемостью (П) и потерей массы (k), между ∆ и m:

8,76 m .

S

Интенсивность разрушения стали под действием хлор-ионов можно определить из закона Фарадея:

где a – атомный вес металла; J – сила тока, или поток электронов; h – число эквивалентов обмена или переноса электронов на моль реакции; F – постоянная Фарадея.

Если представить, что потеря массы стали m с поверхности S протекает в слое

Экспериментальные данные также не подтверждают наличие прямо пропорциональной зависимости потери массы или глубинного показателя ∆ от длительности коррозии t.

Экспериментальные данные представлены в таблице и на рис. 1–4.

Результаты экспериментальных исследований коррозии арматурной стали в растворах NaCL

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

Рис. 1. Изменение глубинного показателя во времени

Рис. 2. Зависимость изменения глубинного показателя от потери массы

BUILDING MATERIALS AND PRODUCTS

Рис.3. Накопление повреждений структуры стали классов А240 (7), А500 (8), В500 (9) по потере массы в средах 10 % FeCl3

Рис. 4. Накопление повреждений структуры стали классов А240 (1,2), А500 (3,4), В500 (5,6)

по потере массы в средах 3 % NaCl (1,3,5), 10 % NaCl (2,4)

Целью данной работы является определение на основе фундаментальных законов теории переноса вещества в твердом теле функциональной зависимости между глубинным показателем и длительностью действия агрессивной среды (ионов хлора).

Исследование коррозии проводилось на образцах из арматурной стали классов А 240, А 500 и В 500, которые выдерживались в 3 % и 10 % водных растворах хлористого натрия. В процессе испытаний фиксировалось изменение массы образцов через 24, 120, 240 и 360 часов экспонирования. По результатам испытаний построены графики изменения: глубинного показателя ∆ во времени (см. рис.1); глубинного показателя от потери массы (см. рис.2); потери массы (накопления объема повреждений) во времени (см. рис.3, 4). Из анализа графиков, представленных на рис. 1–4, следует, что формулы (1)–(3) можно применять лишь в некотором временном интервале; функции

f t ; m f t ; f (m) нельзя представить линейными зависимостями.

Поэтому рассмотрим нелинейную модель и предположим, что миграция хлор-иона от поверхности раздела «металл – электролит» происходит в соответствии с законом обобщенной проводимости, который в первом приближении выражает пропор-

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

циональную зависимость плотности потока j вещества (субстанции) от градиента потенциала с:

где D – коэффициент проводимости (диффузии); C – потенциал переноса субстанции. В работе А.А. Герасименко [5] предложено миграцию хлор-ионов от поверхности

раздела «металл – электролит» в глубь металла описывать уравнением подобного вида:

концентрации ионов, при условии, что на поверхности С Сп , на глубине С С0 .

На основании закона сохранения массы потенциала уравнения (4), (5) можно записать в виде дифференциального уравнения вида:

где Dm – эффективный коэффициент проводимости (диффузии).

Это уравнение широко применяется для описания распределения концентрации влаги, температуры и т.д. по сечению изделия. В данном случае оно описывает распределение концентрации хлор-ионов от поверхности изделия вглубь посредством диффузии.

Диффузия хлор-ионов в металл осложняется одновременным протеканием химических реакций между компонентами субстанции и металла. В этом случае уравнение (6) можно записать в виде:

где r – скорость химических реакций в заданном объеме.

Решения уравнений (6) и (7) с учетом различных граничных условий известны и рассмотрены в монографии [6].

Если предположить, что концентрация хлор-ионов в металле на поверхности изделия равна Сп и меняется до нулевого значения Cн 0 на глубине х, а величина

коэффициента диффузии зависит от длительности испытаний, то решение уравнения

(6) можно представить функцией распределения вида:

где erf – интеграл ошибок; х – координата в направлении движения ионов; n – показатель степени, величина которого зависит от вида материала; tm – кинетическая

характеристика коэффициента диффузии.

Разложив интеграл ошибок в ряд, получим в первом приближении формулу для оценки распределения ионов хлора в металле:

BUILDING MATERIALS AND PRODUCTS

Из уравнения (9) можем определить глубину зоны поражения металла хлорионами.

формулу для определения координаты x (глубинного показателя ∆) можно представить в виде:

В таблице приведены экспериментальные данные, определенные в процессе выдерживания арматурной стали в средах, содержащих ионы хлора: m – изменение массы; k – скорость коррозии; ∆ – глубина повреждения изделия коррозионной средой.

Графики изменения глубинного показателя ∆ показывают, что его зависимость от длительности действия агрессивной среды описывается нелинейной функцией. Теоретически получена зависимость вида (11), которую можно линеаризовать в двойных логарифмических координатах:

Графики, построенные по экспериментальным данным в двойных логарифмических координатах (рис.5), свидетельствуют о том, что функция (11) приемлема для описания процесса изменения глубинного показателя во времени. Экспериментальные результаты хорошо ложатся на прямые, положение которых практически не зависит от класса стали, концентрации ионов хлора (см. рис.5).

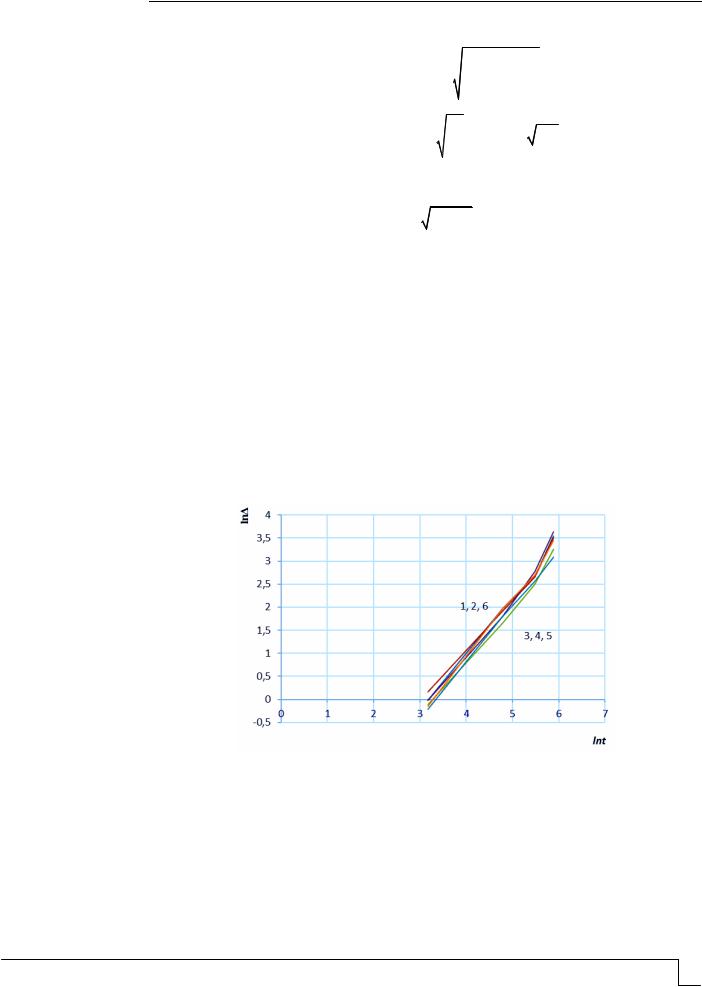

Рис.5. Линеаризация функциональной зависимости глубинного показателя от длительности действия агрессивной среды

Из анализа графиков и граничных условий легко определяются значения k=0,018 и в =1,23. Тогда уравнение (11) примет вид:

где t – длительность экспонирования в часах.

Полученные результаты дают возможность прогнозировать изменение под действием ионов хлора несущей способности арматурных стержней; объема ржавчины на

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

поверхности металла; длительности экспозиции железобетонных элементов до появления продольных трещин.
