Подставляем формулу (3) в формулу (4), получаем:

Rfр 20, 4110 6 (0,125 Rfр 8, 217 10 9 )

Rfр 2,55110 6 (Rfр )2 1,677 10 13.

Выводы

1.Закономерности сопротивления бетонных элементов, армированных композитной стеклопластиковой арматурой, а именно характер трещинообразования, деформирования и разрушения, соответствуют аналогичным закономерностям для элементов, армированных стальной арматурой.

2.В бетонных балках, армированных стеклопластиковой арматурой, возможно два основных вида разрушения:

– разрыв продольной растянутой арматуры;

– раздробление бетона сжатой зоны.

При низких коэффициентах армирования растянутой зоны бетона (балки серии С-1

иС-3) разрушение происходит в результате разрыва арматуры.

3.Прогибы балок, армированных композитной стеклопластиковой арматурой, при нагрузке, соответствующей уровню нормативной, составляли 10,95...20,15 мм, что соответствует (1/44,7...1/82,2) пролета. Это не противоречит требованиям действующих СП к предельным прогибам элементов со стальной арматурой и объясняется малым модулем упругости стеклопластиковой арматуры.

4.Ширина раскрытия трещин опытных балок при нагрузке, соответствующей уровню нормативной, изменялась в зависимости от коэффициента продольного армирования растянутой зоны и для балок С-1 и С-3 серий составляла 1,10...1,70 мм. Таким образом, зафиксированная ширина раскрытия трещин превышает предельные значения, установленные для стальной арматуры (0,30...0,40 мм).

Для бетонных конструкций с неметаллической арматурой проведение расчётов по

определению ширины раскрытия трещин – ( acrc ) из условий сохранности арматуры не

требуется, поскольку для них не установлено предельно допустимых величин ширины раскрытия трещин – ( acrc,ult ).

5. Композитная арматура может применяться для армирования бетонных конструкций при соответствующем технико-экономическом обосновании, но ввиду установленных отличий в прочностных и деформативных характеристиках, несущей способности, трещиностойкости и деформативности, для применения композитной стеклопластиковой арматуры при проектировании необходима разработка специального нормативного документа на основании результатов проведенных экспериментальных исследований.

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

Список литературы

1.ГОСТ 7473–94. Смеси бетонные. Технические условия.

2.ТУ 2296-001-60722703–2010. Арматура композитная «Армастек». Технические условия.

3.ГОСТ 8829–94. Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости.

4.ГОСТ 5781–82*. Сталь горячекатаная для армирования железобетонных конструкций. Технические условия.

5.Первая редакция Проекта СП «Конструкции из бетона с композитной неметаллической арматурой. Правила проектирования».

References

1.GOST 7473–94. Ready-mixed concrete. Specifications.

2.TU 2296-001-60722703–2010. Composite reinforcement «Armastek». Specifications.

3.GOST 8829–94. Reinforced concrete and prefabricated concrete building products. Loading test methods. Assessment of strength, rigidity and crack resistance.

4.GOST 5781–82*. Hot-rolled steel for reinforcement of ferroconcrete structures. Specifications.

5.The first edition of the project SP «Construction of concrete with composite nonmetallic reinforcement. Rules for design».

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

УДК 624.012

ОПРЕДЕЛЕНИЕ СХЕМ РАЗРУШЕНИЯ И ТРЕЩИНООБРАЗОВАНИЯ КОРОТКИХ ЖЕЛЕЗОБЕТОННЫХ БАЛОК ПО ЭКСПЕРИМЕНТАЛЬНЫМ ДАННЫМ

Ю.П. Скачков, О.В. Снежкина, М.В. Кочеткова, А.В. Корнюхин

По результатам экспериментальных исследований определены схемы разрушения и трещинообразования коротких железобетонных балок при изменении пролета среза и схем армирования.

Ключевые слова: короткие железобетонные балки, прочность, трещиностойкость, схемы разрушения и трещинообразования.

DETERMINATION OF DESTRUCTION AND ÑRACKING FORMATION SCHEMES OF SHORT REINFORCED CONCRETE BEAMS ACCORDING TO EXPERIMENTAL DATA

Y.P. Skachkov, O.V. Snezhkina, M.V. Kochetkova, A.V. Kornuhin

According to experimental data they have determined destruction and сracking formation schemes of short reinforced beams at spanshear and reinforcement schemes change.

Keywords: short-concrete girders, strength, fracture toughness, fracture and cracking scheme.

Целью работы является совершенствование методов расчета прочности коротких балок, а также разработка методов расчета трещиностойкости и определения ширины раскрытия трещин в железобетонных балках при изменении пролета среза a/h0 от 0,25

до 1,5.

Программой исследований предусматривалось:

–определение прочности балок;

–определение трещиностойкости балок;

–определение ширины раскрытия трещин балок;

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

–определение влияния горизонтальных и вертикальных хомутов на прочность, трещиностойкостьиширинураскрытиятрещинвбалкахспролетомсрезаa/h0 от1 до1,5;

–определение влияния пролета среза на характер образования трещин, вид разрушения в балках без поперечной арматуры и в балках, армированных равномерно распределенной арматурой.

Испытывались образцы коротких балок прямоугольного сечения с размерами

25 40 см. Длина образцов изменялась в соответствии с пролетом среза. Всего было изготовлено 10 образцов. Шесть образцов имели только продольную растянутую арматуру. Исследуемым фактором принимался пролет среза. Два образца армировались горизонтальными, два – вертикальными хомутами. В этом случае исследуемым фактором являлся вид распределенного армирования при изменении a/h0 от 1 до 1,5. Все образцы коротких балок имели одинаковое количество растянутой продольной арматуры [1, 2]. Характеристика опытных образцов приведена в табл.1.

Т а б л и ц а 1

Для улучшения визуального наблюдения за образованием трещин подготовка к испытаниям производилась в следующем порядке. Выполнялась зачистка и побелка поверхности бетона образцов. Для измерения деформаций бетона на боковую грань образца наклеивались тензодатчики с базой 50 мм.

Схема и общий вид установки для испытаний показаны на рис. 1. Нагружение балок производилось гидравлическим домкратом ДГ-200 через систему распределительных траверс поэтапно: по 2000 кг до образования исследуемых трещин и далее, до разрушения, по 5000 кг. Схема нагружения показана на рис.1. Определение ширины раскрытия трещин в бетоне производилась с использованием трубки Брюнелля.

По результатам испытаний произведена классификация трещин, определены разрушающие усилия, а также усилия при образовании и развитии трещин при изменении основных факторов. При разработке схем разрушения и трещинообразования использовались основные принципы проектирования сложных технических систем [3, 4, 5]. Результаты испытаний приведены в табл. 2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

1

2

3

5

4

6

4

2

5

7

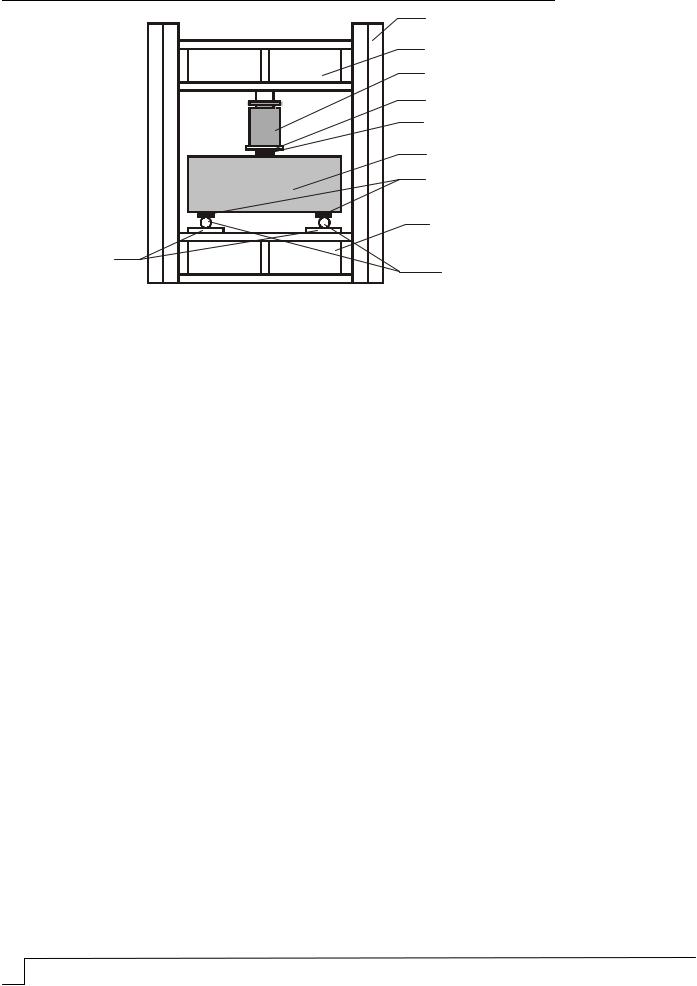

Рис. 1. Схема силовой установки испытания образцов-балок:
