ОСОБЕННОСТИ СТРУКТУРООБРАЗОВАНИЯ ИЗВЕСТКОВЫХ КОМПОЗИТОВ С ПРИМЕНЕНИЕМ МОДИФИЦИРОВАННОГО ДИАТОМИТА*

Е.А. Никифоров, В.И. Логанина, О.А. Давыдова, Е.Е. Симонов

Изложены результаты исследования структуры известково-диатомового композита. Установлено, что составы с применением диатомита, обработанного золем кремниевой кислоты, характеризуются пониженным содержанием портландита и повышенным содержанием гидросиликатов кальция. Выявлено, что применение в сухих строительных смесях диатомита, обработанного кремнезолем, приводит к увеличению прочности при сжатии в 1,95...2,15 раза.

Ключевые слова: структура, диатомит, модификация, золь кремниевой кислоты, прочность при сжатии.

* Работа выполнялась в рамках госконтракта № 13.G25.31.0092 с Министерством образования и науки РФ.

BUILDING MATERIALS AND PRODUCTS

PECULIARITIES OF LIME COMPOSITES STRUCTURE FORMATION WITH THE USE OF MODIFIED DIATOMITE

E.A. Nikiforov, V.I. Loganina, O.A. Davydova, E.E. Simonov

The results of lime diatomite composite structure research are given. It’s proved that composites with diatomite treated by silica sol are characterized by lower portlandite content and higher calcium hydrocilicate content. It’s shown that the use of diatomite treated by silica sol leands to increased durability at compression by 1,95...2,15 times.

Keywords: structure, diatomite, modification, sol' of silicic acid, durability at compression.

Высокая стоимость энергоресурсов, рост цен на сырье, транспортные расходы неизбежно сказываются на повышении стоимости отделочных материалов отечественных производителей. Применение местной сырьевой базы позволяет значительно снизить себестоимость отделочных материалов. Нами разработана рецептура сухой строительной смеси (ССС) с использованием местных сырьевых ресурсов, основными компонентами которой являются диатомит и гашеная известь. На территории Поволжья имеются значительные запасы диатомита. В исследованиях применялся диатомит Инзенского месторождения. Диатомит представляет собой пористую кремнистую породу, содержащую до 82 % кремнезема, при этом около 33...36 % SiO2 находится в аморфном виде. В качестве вяжущего использовалась гашеная известь 2 сорта с активностью 84 %.

Способность диатомита связывать гидрооксид кальция в присутствии воды при обычных температурах обусловлена содержанием в диатомитах веществ в химически активной форме. В качества добавки, увеличивающей содержание аморфного кремнезема в диатомите, применяли золь кремниевой кислоты [1], который получали способом, основанным на ионообменной хроматографии. Технология введения золя предусматривала смешение молотого диатомита с удельной поверхностью Sуд = 10982,58 см2/г с золем кремниевой кислоты в соотношении 1:1,1...1,8. Полученная суспензия выдерживалась в течение 1 часа, после чего высушивалась до постоянной массы и измельчалась до той же величины удельной поверхности. Установлено, что содержание SiO2 в модифицированном диатомите увеличилось до 89,29 %.

Эффективность активации оценивали по прочности известково-диатомовых композитов. Предварительными исследованиями установлено оптимальное соотношение известь:диатомит, составляющее 1:4. Образцы формовались с водоизвестковым отношением В/И, равным 2,8; 6,0, и твердели в воздушно-сухих условиях при температуре окружающего воздуха 18...20 С и относительной влажности 60...70 %.

Для оценки структуры известкового композита применяли методы РФА и диффе- ренциально-термического анализа (ДТА). Установлено, что базовый состав извест- ково-диатомовых образцов представлен интенсивными линиями 10,059 Å, 3,353 Å, 3,042 Å, 2,456 Å, относящимися к кварцу, и менее интенсивными линиями 1,797 Å, 1,685 Å, 1,542 Å, относящимися к гидросиликатам кальция. Кроме того, идентифи-

цируются портландит (4,902 Å, 3,11 Å, 2,634 Å) и кальцит (2,283 Å, 1,875 Å) (рис.1,а).

На рентгенограмме известково-диатомовых образцов с применением диатомита, активированного золем кремниевой кислоты, идентифицируются линии, относящиеся к гидросиликатам (4,256 Å, 3.037 Å, 1,481 Å), однако по сравнению с контрольным составом (без активации диатомита) интенсивность пиков увеличена. Кроме того, снижена интенсивность пиков, относящихся к портландиту (2,634 Å, 1,796 Å, 1,685 Å) (рис.1,б).

Тепловые эффекты превращений, происходящих в известковых композитах в процессе термообработки, представлены на рис. 2. В составах известкового композита с применением диатомита, обработанного золем кремниевой кислоты, эндотермический эффект (рис. 2,а), сопровождающийся потерей массы до 3,13 %, достигается при нагреве до температур 114,6 С и обусловливается удалением свободной воды. Значительное увеличение эндоэффекта в области до 114,6 С, характеризующегося удалением адсорбционной влаги и потерей воды гелевидной составляющей, свиде-

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

тельствует о возрастании фаз, находящихся в коллоидном состоянии [2]. В составах на основе неактивированного диатомита наблюдается смещение температуры до 125 С, при этом количество свободной воды составляет 1,89 % (рис.2,б).

а

б

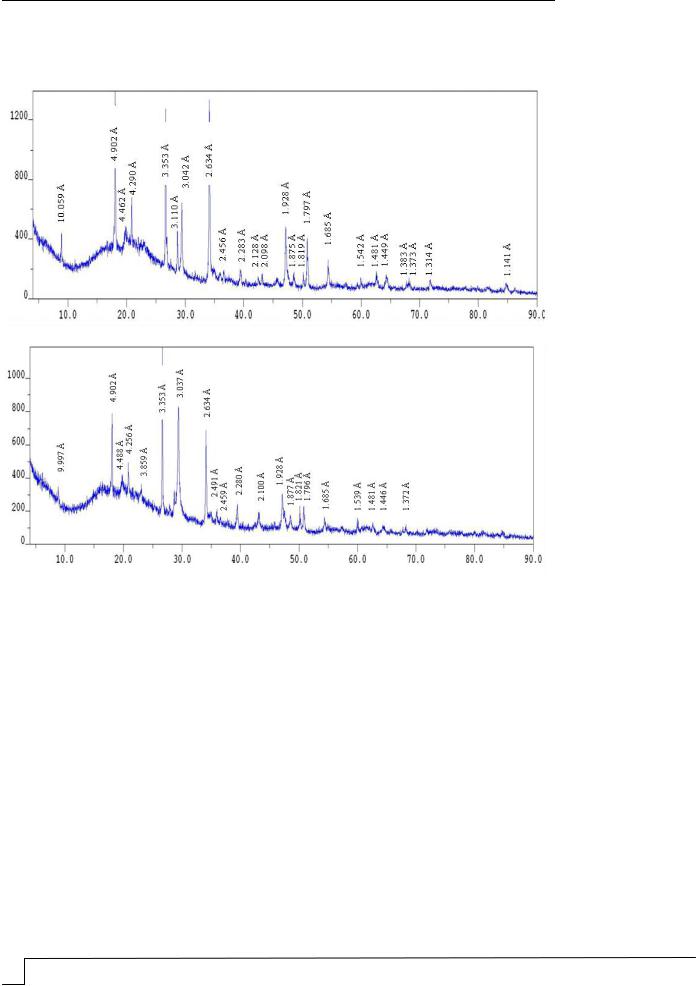

Рис 1. Рентгенограмма известково-диатомовых композитов:

а – базовый состав; б – состав на основе диатомита, модифицированного кремнезолем

Эндоэффект в интервале температур 420,4...423,1 С соответствует разложению гидроксида кальция, при этом в контрольных образцах потеря массы составляет 4,33 %, в составах на основе активированного золем кремниевой кислоты диатомита – 1,38 %. Полученные данные свидетельствуют о меньшем содержании в композите гидроксида кальция, что подтверждается также данными РФА. Эндотермический эффект при температуре 420,4...423,1 С связан с удалением химически связанной воды. Температура дегидратации Са(ОН)2 479,8 С свидетельствует о более крупнокристаллических частицах портландита. В составах на основе диатомита, активизированного кремнезолем, исчезает ступенчатый эндоэффект, присутствующий в контрольных образцах. Также по данным ДТА можно идентифицировать разложение CaCO3 – небольшой эндоэффект (885...887 C), а также дальнейшую дегидратацию гидросиликатов кальция C–S–H (692,3...689,1 С). Дополнительный эндоэффект при температуре 650 С, отсутствующий на термограмме контрольных образцов, связан с дегидратацией гидросиликатов кальция C–S–H, что свидетельствует об их большем содержании в известковом композите на основе диатомита, активизированного кремнезолем. Общая потеря массы контрольных образцов составляет 20 %, а образцов, полученных с применением диатомита, активированного золем кремниевой кислоты, – 17,5 %.

BUILDING MATERIALS AND PRODUCTS

Данные РФА и ДТА свидетельствуют о формировании более прочной структуры известкового композита на основе активированного кремнезолем диатомита по сравнению с контрольным составом.

а

б

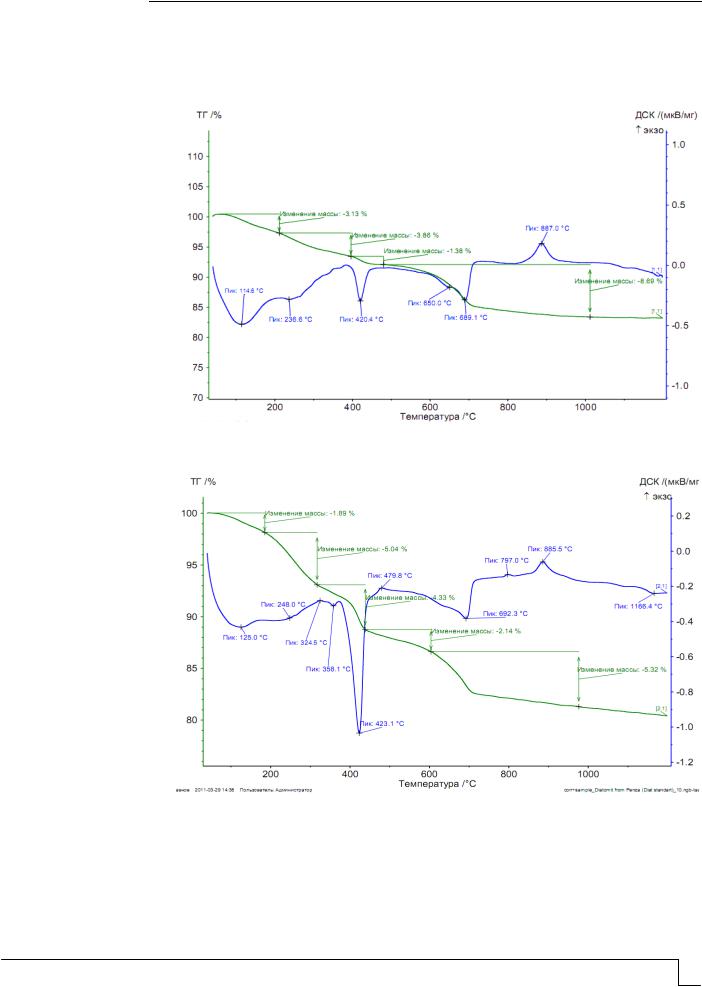

Рис.2. Термограммы известково-диатомового композита:

а – диатомит, обработанный золем кремниевой кислоты; б – неактивированный диатомит

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

Прочность при сжатии известково-диатомовых композиций в зависимости от вида активации диатомита

Прочность при сжатии составов на основе немодифицированного диатомита в возрасте 28 суток твердения в зависимости от водоизвесткового отношения равняется 1,6...1,82 МПа, а с применением диатомита, активированного золем кремниевой кислоты, – 3,12...3,92 МПа (см. таблицу), т.е. прочность увеличивается в 1,95...2,15 раза. (В соответствии с DIN 18550 такие составы являются трещиностойкими.)

Применение предлагаемой технологии получения наполнителя на основе диатомита для ССС позволит отказаться от энергозатратной технологии обжига.

Список литературы

1.Логанина, В.И. Известковые отделочные составы на основе золь-гель технологии [Текст] / В.И. Логанина, О.А. Давыдова //Строительные материалы. – 2009. –

№3. – С.50–52.

2.Горшков, В.С. Вяжущие, керамика и стеклокристаллические материалы. Структура и свойства [Текст]: справ. пособие / В.С. Горшков, В.Г. Савельев, А.В. Абакумов. – М.: Стройиздат, 1975. – С.573.

References

1.Loganina V.I., Davydova O.A.Izvestkovye finishings compositions on basis zol-gel of technology //Stroitel'nye materialy. 2009. №3.Р.50-52.

2.Gorshkov V.S., Savel'ev V.G., Abakumov A.V. Astringent, ceramics and steklokristallicheskie materials.Structure and properties. Certificate manual. – М.: Stroyizdat, 1975. – Р.573.
